RF Master используется для измерения мощности радиочастотного сигнала в полосе до 6 ГГц. Наиболее распространённое применение — измерение выходной мощности беспроводного видеомодуля или модуля беспроводной передачи данных. Прибор портативен и оснащён встроенным аккумулятором, не требующим дополнительного источника питания. Простота управления, отсутствие дополнительного меню. Результаты измерений выводятся на ПК через кабель USB-C, а их графики легко отображаются с помощью программного обеспечения.

Описание:

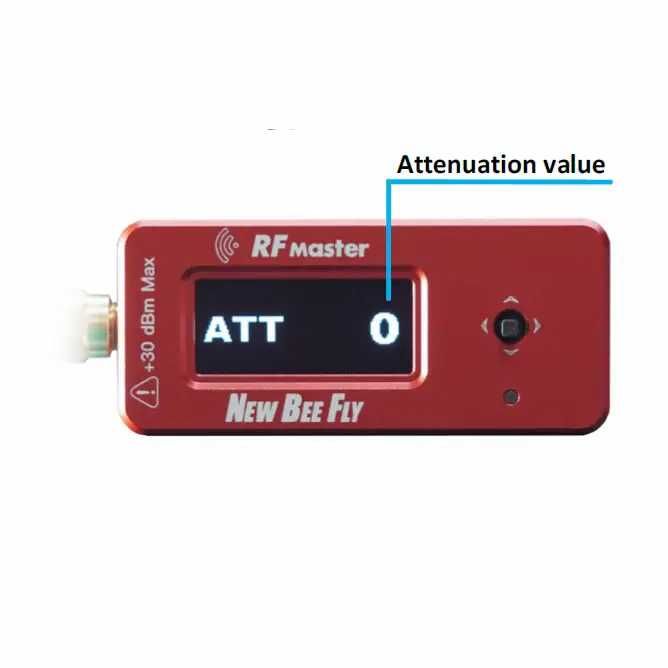

Встроенный автоматически переключаемый аттенюатор 30 дБм обеспечивает более широкий диапазон измерений.
Поддержка внешнего аттенюатора.
Простота управления, без дополнительного меню.
Высокояркий OLED-экран с высокой частотой обновления.
Частота дискретизации ВЧ-мощности до 1000 Гц.
Встроенный литиевый аккумулятор, зарядка через USB-C.
Вывод данных на ПК через USB-C.
Корпус из алюминиевого сплава.

Характеристики:

Диапазон измерения мощности на металлическом корпусе: -55 дБм ~ 30 дБм.
Разрешение OLED-дисплея: 128x64, максимальная частота обновления 100 Гц.
Аккумулятор 3,7 В 400 мАч.
Зарядка через USB: 5 В при 1 А.
Вес: 37,5 г.
Размеры: 59 мм × 26 мм × 16 мм.

Питание:

RF Master оснащён литиевым аккумулятором 3,7 В 400 мАч. Время непрерывной работы при полной зарядке составляет около 3 часов.
При низком напряжении аккумулятора устройство автоматически отключается. Для зарядки используйте зарядное устройство USB-C. Убедитесь, что зарядное устройство USB поддерживает выходной ток 5 В при 1 А.

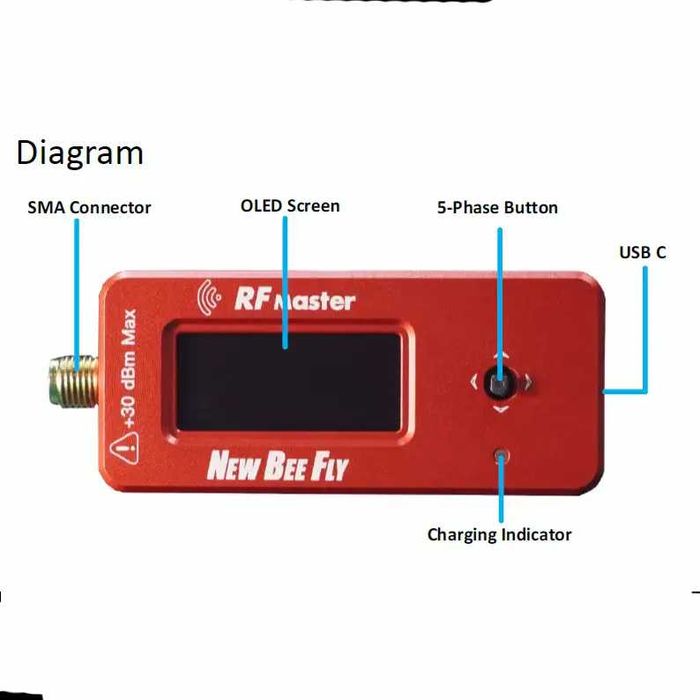

Нажмите и удерживайте кнопку 5-фазного питания в центральном положении, чтобы включить/выключить RF Master.

Важное примечание: RF Master автоматически выключится, если пользователь не нажимает кнопку более 3 минут и не подключает USB-C к ПК.

Время анализа:

Время анализа означает период расчета и обновления данных. RF Master считывает мощность радиочастотного сигнала в миллисекунду. В течение каждого времени анализа считанные данные подвергаются серии вычислений (в зависимости от режима измерения) и отображаются на экране.
RF Master поддерживает следующие временные периоды:
10 мс, 20 мс, 40 мс, 80 мс, 160 мс.

Частота:

Измеритель мощности радиочастотного сигнала может выдавать отклонения из-за различий в частотах источников радиочастотного сигнала. Для компенсации отклонения и получения более точных результатов мы предлагаем компенсацию мощности для часто используемых частот. Для этого необходимо установить частоту источника радиочастотного сигнала.

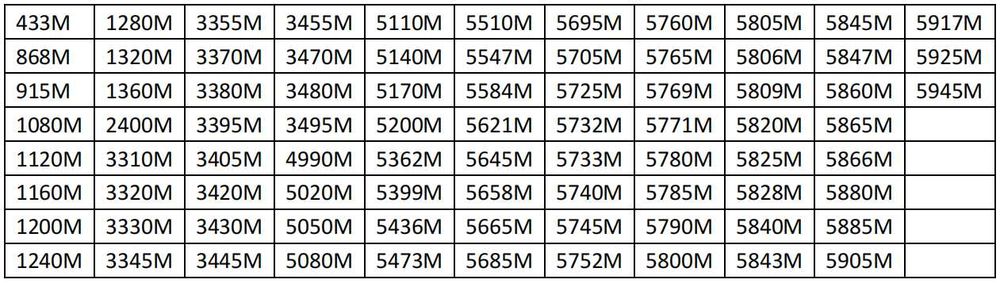

В следующей таблице представлены доступные частоты ( фото 6 ).

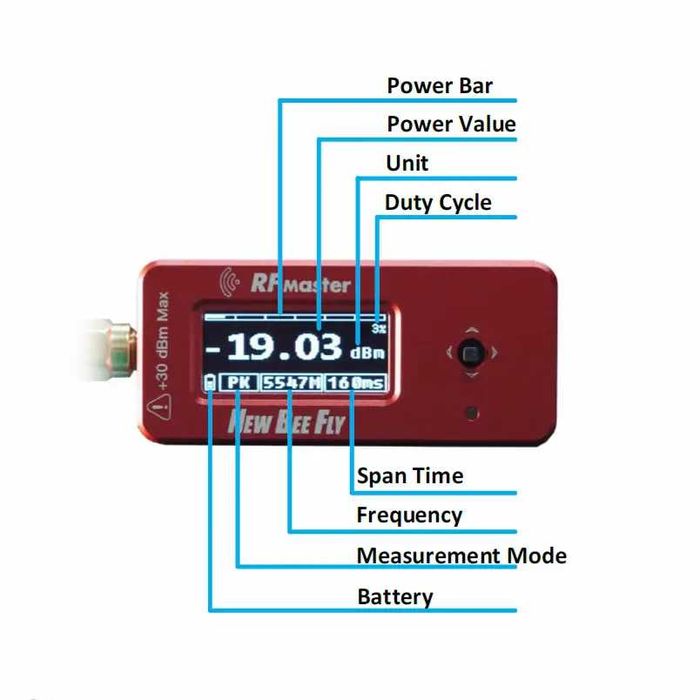

Режим измерения:

RF Master предлагает три режима измерения:
СРЕДНИЙ: Среднее значение, полученное за период измерения.
ПИКОВЫЙ: Пиковое значение, полученное за период измерения.
МАКС.: На экране отображается максимальная мощность, полученная RF Master. Отсчёт начинается при входе в этот режим и возобновляется после сброса или повторного входа в этот режим.

Аккумулятор:

При полной зарядке отображаются три деления заряда.
При низком заряде аккумулятора индикатор отображается как разряженный и может отключиться в любой момент.
В процессе зарядки показания меняются от 1 до 3 делений.

Единицы измерения:

RF Master имеет две единицы измерения: мВт и дБм. Вы можете выбрать подходящую единицу измерения в соответствии с различными привычками использования.

Возможна оплата по безналичному расчету через ФОП.

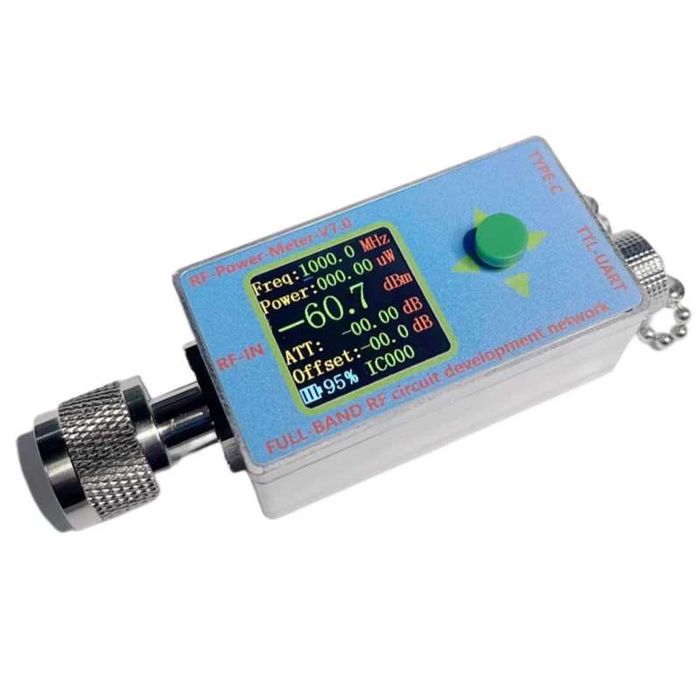

В наличии измеритель мощности ALT RF Power Meter V7 до 10 ГГц - 4 900,00 грн. ( последнее фото ).
