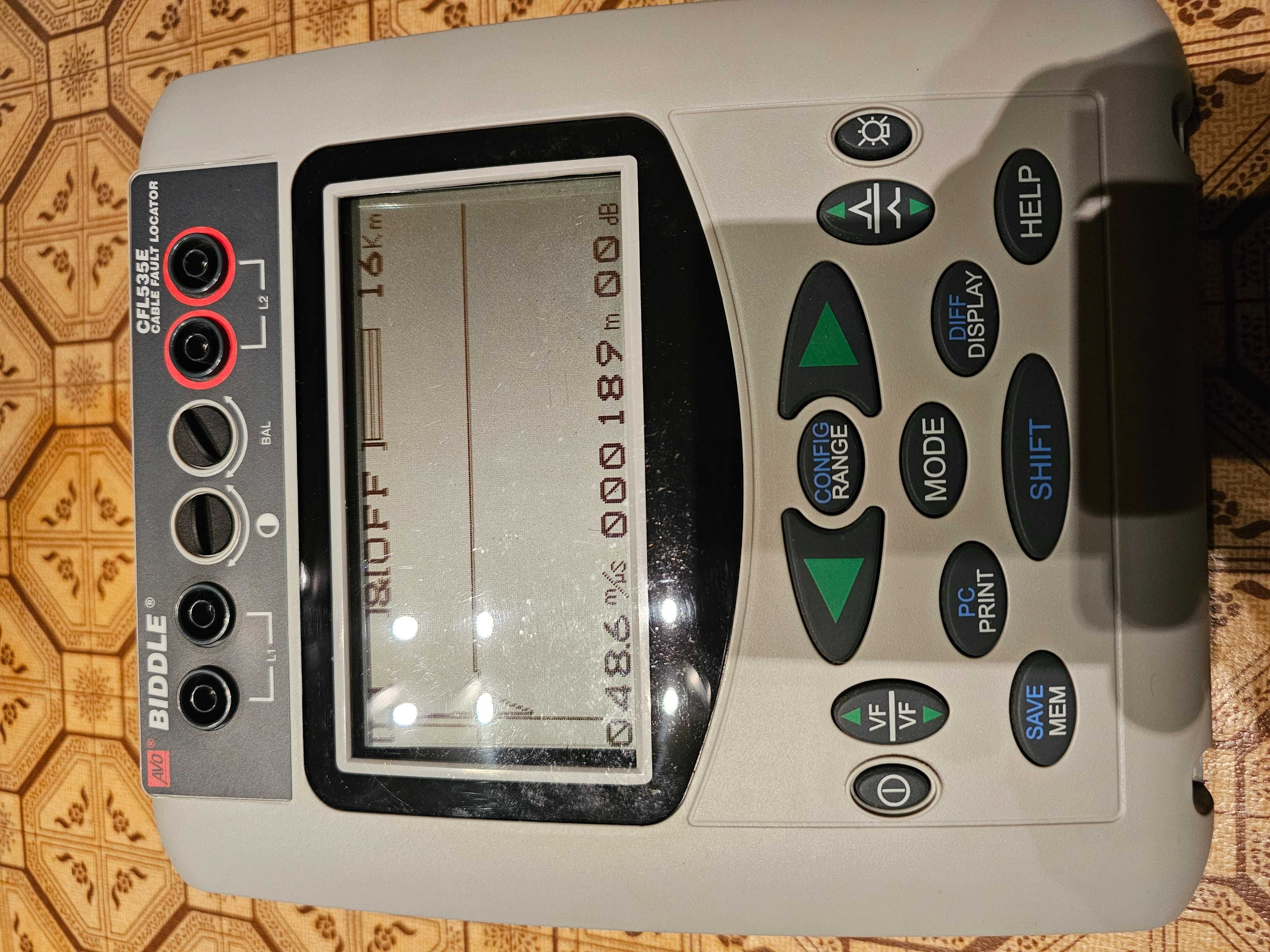

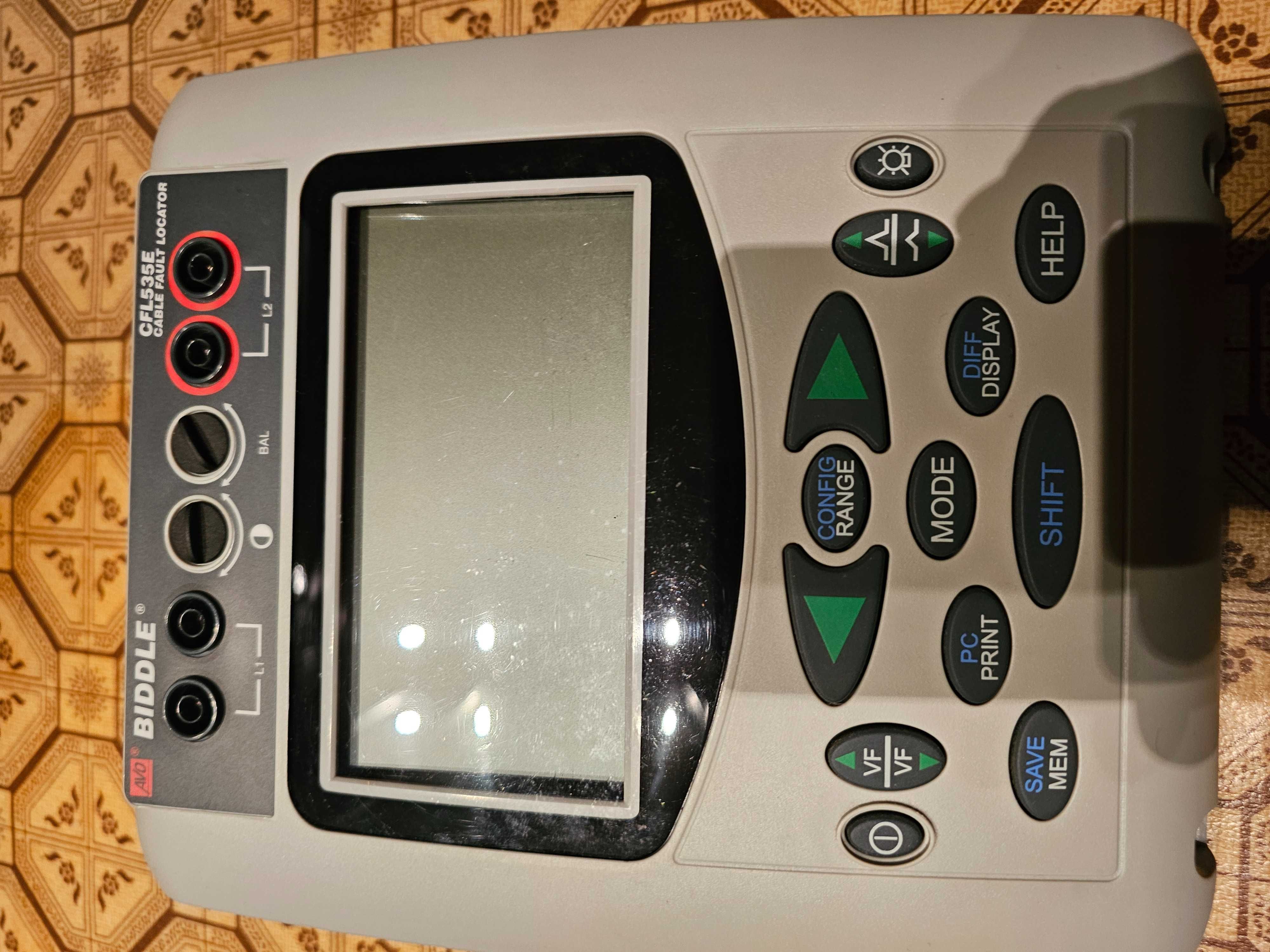

Модель CFL535F — это усовершенствованный прибор, способный определять широкий спектр неисправностей кабеля с помощью
временной рефлектометрии. Узкие
импульсы электрической энергии передаются по кабелю. Импульс проходит по кабелю со скоростью,
определяемой изоляцией кабеля.
Изменения характеристического
импеданса
кабеля приведут к отражению
импульса, которое затем
отображается на
приборе.
CFL535F можно использовать на любом кабеле,
состоящем как минимум из двух изолированных металлических элементов,
один из
которых может быть
оболочкой или экраном
кабеля. Двойные
входы и большой
графический дисплей позволяют
проводить
широкий
диапазон сравнительных
испытаний между парами кабелей или
сохраненными
треками. Прибор имеет
память на 15
треков, что позволяет
отображать
результаты предыдущих испытаний. Включенное в комплект программное обеспечение для загрузки позволяет
передавать данные формы сигнала на
компьютер для анализа и хранения
для
будущего использования.
Прибор можно точно сбалансировать с кабелем с помощью
регулятора баланса
или другой пары кабелей, что позволяет
легко
тестировать
кабель большой длины. Значение скорости распространения
можно отрегулировать в соответствии с кабелем,
что позволяет
непосредственно
считывать
точное
измерение расстояния с
прибора. Чтобы обеспечить обнаружение
широкого
диапазона неисправностей,
регулировка усиления
полностью
регулируется, что позволяет
идентифицировать незначительные
неисправности по всей
длине кабеля. Положение
неисправности
можно улучшить и точно измерить с помощью
регулировки усиления.
Другие параметры настройки включают изменение единиц расстояния между метрами
и футами, а также изменение единиц скорости распространения между отношением и
метрами в микросекунду. CFL535F поставляется в одной из трех конфигураций:
CFL535F — монохромный дисплей
Стандарт
CFL535F — это стандартная конфигурация, предлагающая монохромный дисплей с подсветкой и питание от 8 батареек типа AA (LR6).
CFL535FM — монохромный дисплей
с аккумуляторной батареей
CFL535FM оснащен аккумуляторной батареей NiMH и зарядным устройством
вместо сухих элементов.
CFL535FR — цветной дисплей с аккумуляторной батареей
CFL535FR оснащен цветным дисплеем с высоким
разрешением, обеспечивающим превосходное
разделение трасс в режимах двойной трассы.
Устройство также питается от аккумуляторной батареи NiMH и включает зарядное устройство.
ОБЛАСТИ ПРИМЕНЕНИЯ
Расширенные функции этого TDR
делают его идеальным для требовательных приложений тестирования кабелей.
ТЕЛЕФОНИЯ
CFL535F TDR обеспечивает быстрые и
точные результаты при обнаружении
проблем, связанных с передачей.
TDR показывает графическое воспроизведение
пути передачи, определяя
местоположение неисправности. В дополнение к
локации неисправности, CFL535F определяет
активность линии, такую ​​как отводы или ответвления,
катушки нагрузки и трансформаторы,
сети конденсаторов, соединения, насыщение водой
и перекрестные помехи.
Полевые условия, такие как влажность,
обжимы, скручивания и подобные помехи,
могут создавать «беспорядок», который
скрывает
небольшие неисправности на экране TDR.
Единый входной блок определяет
первоначальное
помехи, но может не
смогут точно
идентифицировать небольшие неисправности за пределами
первоначального
помехи. CFL535F
обеспечивает функции, необходимые для поиска
этих сложных неисправностей. Эти
расширенные
функции позволяют:
• Сравнивать хорошую пару с неисправной парой
и отображать разницу между
парами.
• Устранить искажения или нежелательные отражения, например, вызванные водой в линии.
БЮЛЛЕТЕНЬ AVTB535F 4/02 AVO INTERNATIONAL ЗАРЕГИСТРИРОВАНА ПО СТАНДАРТУ ISO 9001MEGGER CFL535F
• Найдите точку перекрестных помех (т. е., разделений
и повторных разделений), передавая по одной
паре и принимая по другой.
• Сохраняйте и воспроизводите трассы в соответствии с требованиями корпоративных процедур, используя 15 внутренних запоминающих устройств.
МОЩНОСТЬ
CFL535F — идеальный инструмент для выявления неисправностей в низковольтном силовом
кабеле. Устройство выдает низковольтные,
высокочастотные импульсы, что делает его безопасным для использования на счетчике жильцов. Устройство
четко определяет такие состояния, как
выгорание алюминиевых проводников,
короткие замыкания между фазами,
различные условия сращивания и трансформаторы.
CFL535F TDR также экономит
потерянный доход вашей коммунальной
компании, точно определяя
незаконные отводы питания. Встроенная защита от
напряжения позволяет проводить тестирование на
работающих
линиях электропередач до 300 В без дополнительных
аксессуаров.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
• ЖК-дисплей с подсветкой (320 x 2560) — ЖК-дисплей высокой четкости улучшает идентификацию трассы и помогает локализовать неисправность.
Цветная версия CFL535F
(655535FR) отображает каждый канал
разным цветом, что снижает
возможность путаницы между каналами измерения.
• Режим прерывистой неисправности — любое кратковременное отражение, которое появляется на мгновение и исчезает, может быть
захвачено и отображено как постоянное событие на любом канале TDR для простого и точного измерения.
• FastFind — при нажатии кнопки
эта функция помещает курсор на
самое
дальнее вероятное событие на отображаемой трассе, обычно на
конец кабеля или
обрыв/короткое замыкание. Диапазон и усиление
автоматически
регулируются для оптимального
отображения. • Режимы одиночного и двойного курсора позволяют измерять расстояние от начала кабеля, между промежуточными
событиями или от дальнего конца кабеля.
Одновременно отображаются расстояние от начала и расстояние между курсорами.
• Управление амплитудой выходного импульса — можно выбрать три уровня амплитуды импульса. Изменяя амплитуду импульса, можно улучшить контроль за дискриминацией неисправностей.
• Графическое меню справки доступно с помощью клавиши «Информация», которая отображает раскладку клавиатуры и функциональность клавиши. Выберите функциональную клавишу, чтобы получить полное описание ее функции.
• Блокирующий фильтр не требуется. Стандартные
поставляемые провода для 150 В CAT3 или дополнительные
предохраненные провода для 300 В CAT3.
• Двойные входные и выходные порты обеспечивают сравнение измерений хорошей и плохой пары. Кроме того, используя
один порт как вход, а другой как выход, можно быстро и легко локализовать проблемы перекрестных помех.
• Чрезвычайно легкий (3,3 фунта) для простоты использования и комфорта оператора.
• Дифференциальное измерение в реальном времени
определяет разницу между
хорошей парой и плохой парой в реальном времени.
Это идеальный тест для обнаружения прерывистых проблем в линии.
• Сбалансированные входные и выходные порты
обеспечивают значительное снижение искажений синфазного режима, что является обычным явлением для кабелей с витой парой.

Трассы чистые и легко читаемые.
• Корпус IP54, защищенный от атмосферных воздействий, обеспечивает работу в суровых условиях, часто встречающихся в полевых условиях.
• 15 ячеек внутренней памяти сохраняют
до 15 трасс для будущего анализа.
• Интерфейс RS-232 передает
сохраненные тра
Мануал на русском есть.
