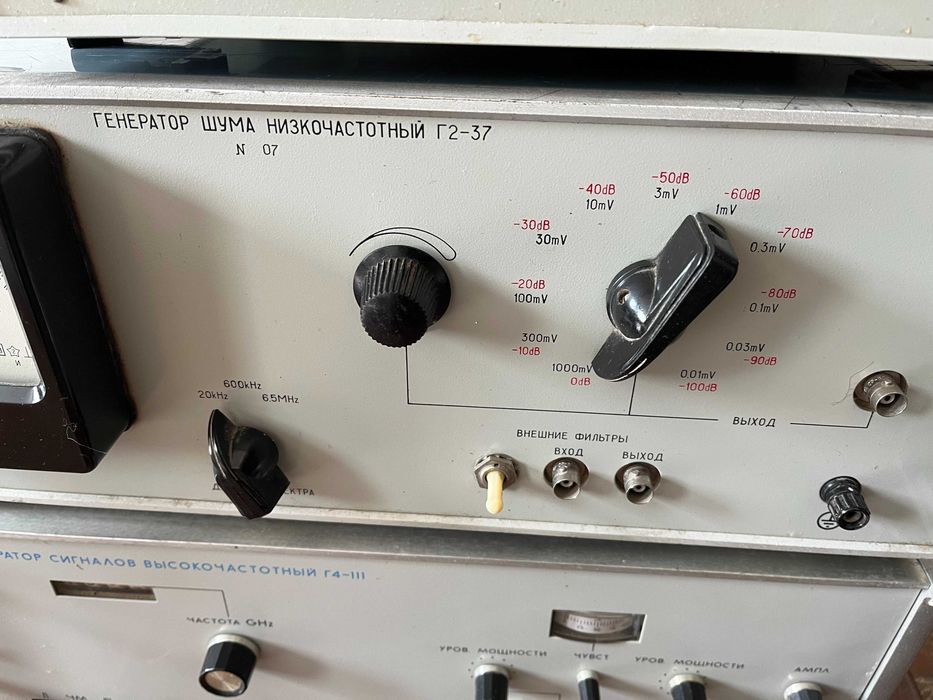

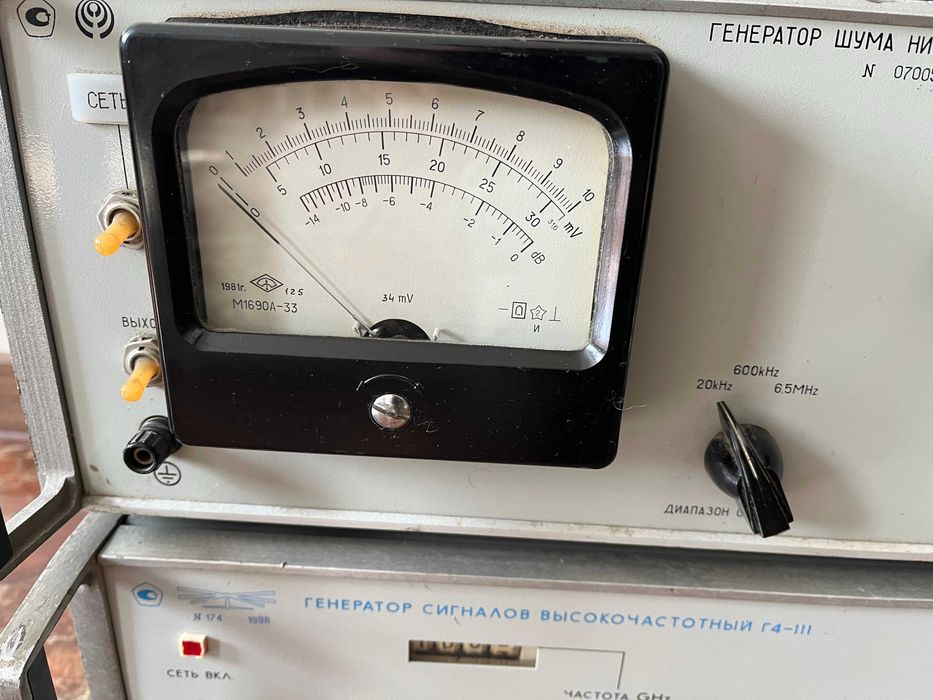

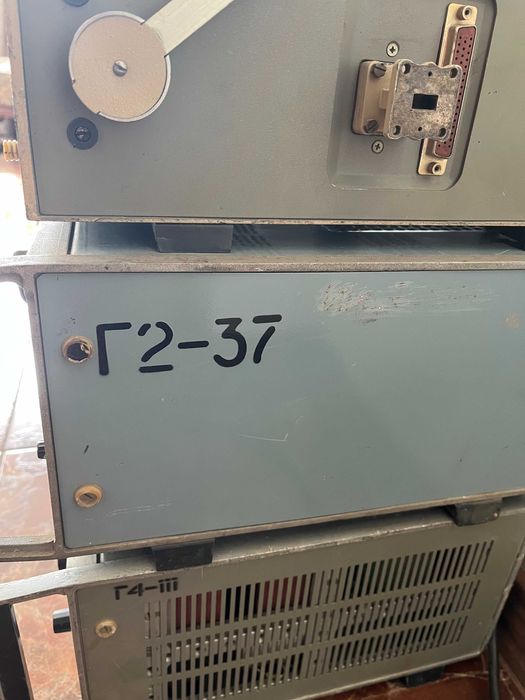

В наличии Г2-37 и Г2-57. Цена указана на Г2-37
Технические характеристики Г2-37:
Диапазон спектра - от 15 Гц до 6,5 МГц.
Эффективная полоса спектра на уровне 3 дБ - от 25 кГц до 7,2 МГц.
Спадание уровня спектра - от 30 дБ до 20 дБ.
Частота, при которой наблюдается спадание - от 40 кГц до 1,2·103 кГц.
Погрешность ступенчатой регулировки выходного напряжения - от ±(5%+2 мкВ) до ±(10%+2 мкВ).
Неравномерность спектра:
- в нормальных условиях - не более 2,2 дБ;
- в рабочих условиях - не более 3 дБ.
Пределы регулирования выходного напряжения плавно и ступенями через 10 дБ при внешних нагрузках не менее 10 кОм - от 3 мкВ до 1 В.
Выходное сопротивление Г2-37:
- при выходном напряжений от 3 мкВ до 0,3 В - 50±5 Ом;
- при выходном напряжении от 0,3 В до 1 В - 60±6 Ом.
Коэффициент амплитуды выходного сигнала - не менее 5.
Внутреннее сопротивление генератора в точках подключения внешних фильтров:
- выходное - 100 Ом;
- входное - 500 Ом.
Погрешность установки выходного напряжения по стрелочному прибору:
- в нормальных условиях - не более ±4% от предела шкалы;
- в рабочих условиях - не более ±5% от предела шкалы.
Нестабильность выходного напряжения при изменении напряжения питания на ±10% - не более ±10%.
Питание Г2-37: - напряжением - 220±22 В; 115±5,5 В; - частотой - 50±0,5 Гц; от 428 Гц до 388 Гц.
Потребляемая мощность - не более 180 В·А.
Габаритные размеры - 480×175×355 мм.
Масса - не более 19 кг.
В основу работы генератора Г2-37 положен принцип переноса спектра широкодиапазонного источника шума из области высоких частот в рабочий диапазон методом гетеродинирования с предварительным усилением этого участка спектра полосовым усилителем.
Частота гетеродина равна центральной частоте полосы пропускания усилителя, в результате чего на выходе смесителя образуются два сигнала с шумовыми спектрами разностных частот с частотными составляющими, лежащими в результате биений сигнала гетеродина ниже и выше частоты гетеродина. Оба преобразованных спектра лежат в одном и том же частотном диапазоне от 0 до 7 МГц и, складываясь, увеличивают спектральную плотность шумового сигнала на выходе смесителя Г2-37.
