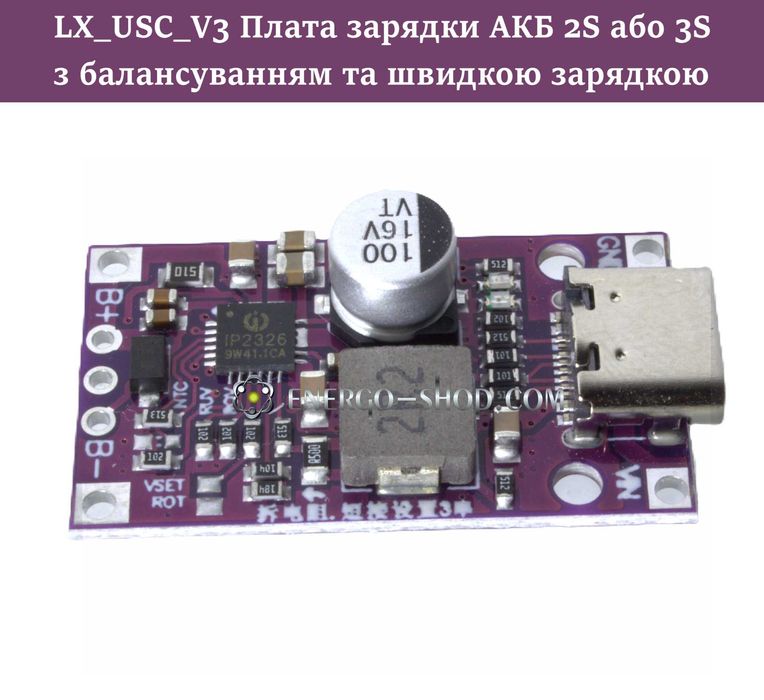

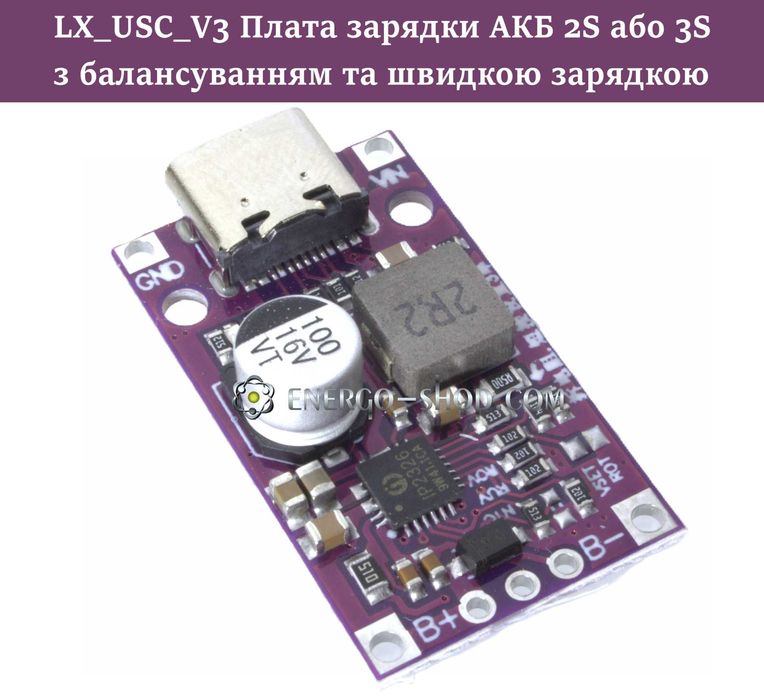

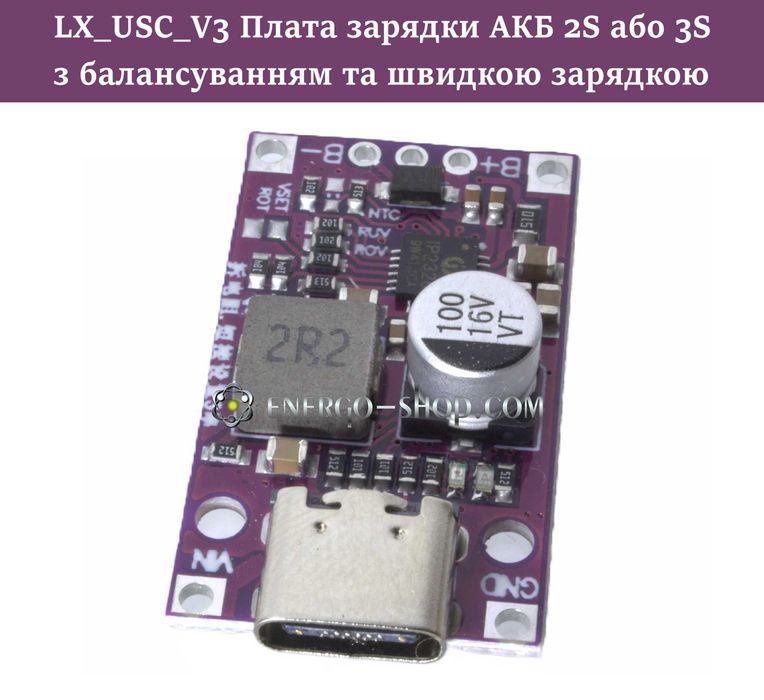

Нова версія LX_USC_V3 Модуль заряду акумулятора 2S або 3S два в одному з швидкою зарядкою QC3 на базі мікроконтроллеру IP2326 потужність заряду 15W.

Зверніть увагу!
Ви можете заощадити, придбавши цей модуль безпосередньо в нашому інтернет-магазині за посиланням: energo-shop.com/ip2326-lx_usc_v3-plata-zariadky-2s-abo-3s/.
Ми встановили таку ціну на OLX через комісію платформи, але на нашому сайті ви отримаєте найкращу пропозицію.

Це унікальний модуль заряду літій-іонних або літій-полімерних батарей, якому поки що немає аналогів, він підтримує швидку зарядку відповідно до протоколу QC3.0 та має купу різноманітних налаштувань під ваші потреби.

За замовчуванням цей модуль не потребує нічого змінювати і він повністю готовий до роботи для заряду батарей 2S з балансуванням.

У роз'єм Type-C підключіть провід від зарядного пристрою або PowerBanka на виході ви зможете зарядити акумулятори 2S 8.4 В - це дві батареї, з'єднані послідовно. В цьому випадку відбувається балансування акумулятора.

Порт Type-C дозволяє швидку зарядку, при цьому модуль автоматично регулює напругу зарядки для підвищення ефективності. Якщо використовуються дроти для пайки на вхыдны клеми і вхідна напруга менша за напругу батареї, модуль буде працювати в режимі підвищення напруги.

На платі є LED індикатори. Червоний світить постійно означає що модуль підключений. Синій світить тільки коли йде зарядка, коли синій згас то зарядка закінчена, акумулятори повністю заряджені.
Як що синій блимає це означає якусь несправність - в такому випадку перевірте з'єднання батарей

Також цей модуль забезпечує зарядку трьох послідовно підключених акумуляторів 3S загальною напругою 12,6В
Але для цього потрібно трохи підготувати плату.

За схемою потрібно закоротить перемичку, яка маркується на платі ROT і випаяти один резистор на платі зазначений стрілкою з маркуванням 184 номіналом 180 кОм, ось і все, модуль готовий заряджати три батареї загальною напругою 12,6В. Але в цьому випадку балансування акумуляторів не передбачено.


Зміна параметрів
У модулі при необхідності можна налаштувати безліч параметрів. Такі як струм заряду акумулятора, напруга заряду, відключення заряду з часом, а також підключення терморезистора для захисту акумуляторів від перегріву.

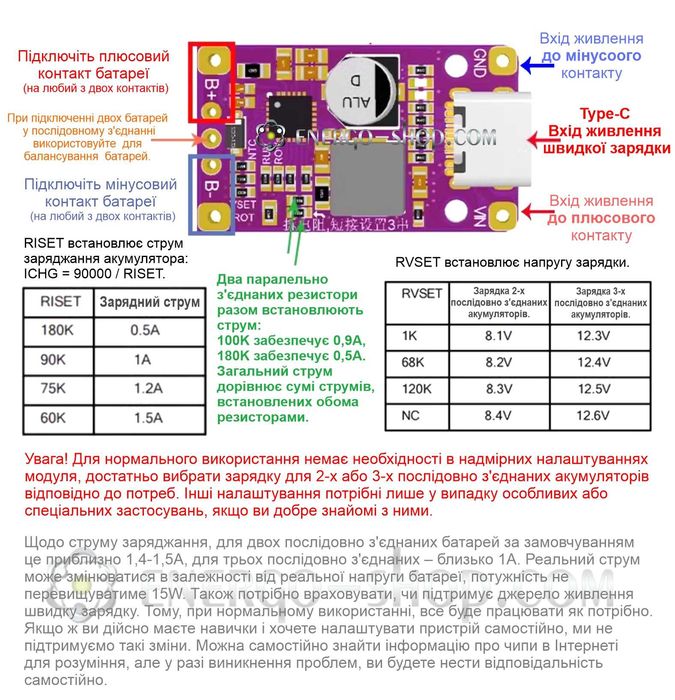

Якщо потрібно збільшити або зменшити струм заряду акумулятора, потрібно замінити резистор з позначенням на платі ISET - за замовчуванням цей резистор встановлений на 100 кОм, що встановлює струм заряду 0,9А на банку.

При необхідності можна зменшити або збільшити струм заряду

180 кОм задає струм заряду 0,5А
90 кОм задає струм заряду 1,0А
75 кОм задає струм заряду 1,2А
60 кОм задає струм заряду 1,5А

Щоб розрахувати власне значення струму заряду, потрібно 9000 розділити на значення резистора, отримане значення помножити на 10 ви отримаєте струм заряду в міліамперах.
Наприклад, 9000/180*10 = 500 мА

Щоб змінити напругу заряду, потрібно встановити резистор з позначенням VSET
За замовчуванням цей резистор відсутній, це встановлює напругу заряду 8,4 В для 2S і 12,6В для 3S (Значення 2S і 3S це кількість комірок акумуляторів де 2S це 2 комірки і 3S три комірки)

резистор 1кОм задає напругу заряду 8,1В для 2S та 12,3В для 3S
резистор 68 кОм задає напругу заряду 8,2В для 2S та 12,4В для 3S
резистор 120 кОм задає напругу заряду 8,3В для 2S та 12,5В для 3S
(без резистора) напруга заряду за замовчуванням 8,4В для 2S та 12,6В для 3S

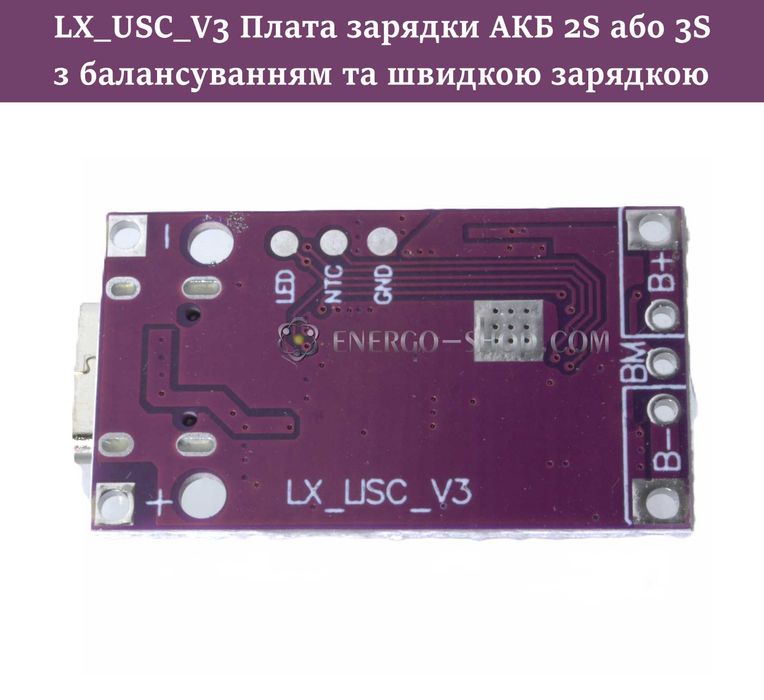

Щоб встановити терморезистор, спочатку потрібно замінити резистор NTC, який за замовчуванням встановлений на 51 кОм, замінити його резистором 82 кОм, а потім припаяти терморезистор 100 кОм до клем NTC і GND на зворотній стороні плати

Є можливість встановити таймер заряду, за замовчуванням таймер заряду не встановлений і відключення заряду відбувається коли батарея досягає повного заряду

Щоб встановити таймер заряду, потрібно замінити резистор позначений на платі ROT
68 кОм встановлює таймер 4 години
120 кОм встановлює таймер на 12 годин
Без резистора - встановлює таймер 24 години

Використовуйте ці налаштування і змінюйте стандартні настройки тільки при необхідності, точно знаючи, що ви робите.
За замовчуванням модуль повністю готовий до використання зі стандартними параметрами, не потрібно нічого паяти і міняти.

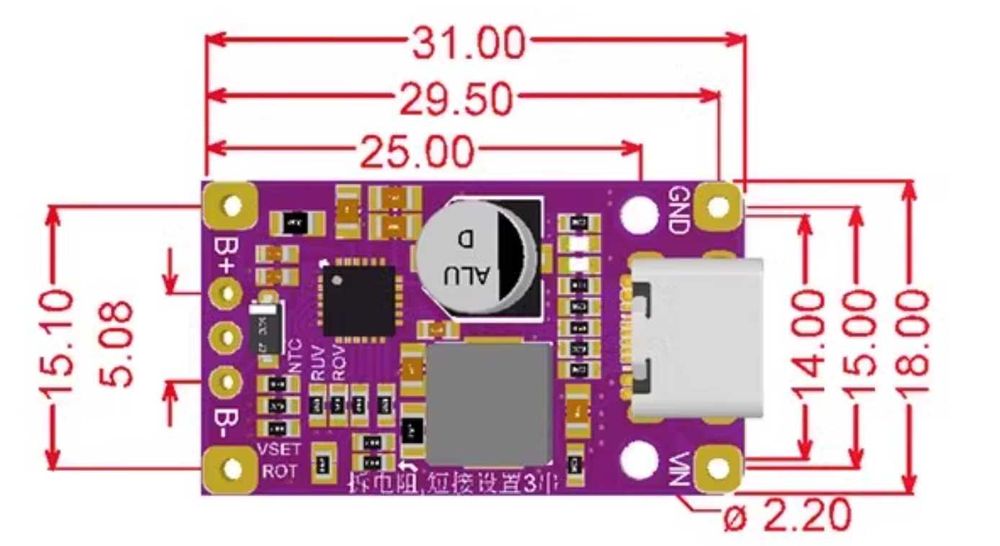

Розміри модуля 32 х 18 мм., Висота 4,5мм
