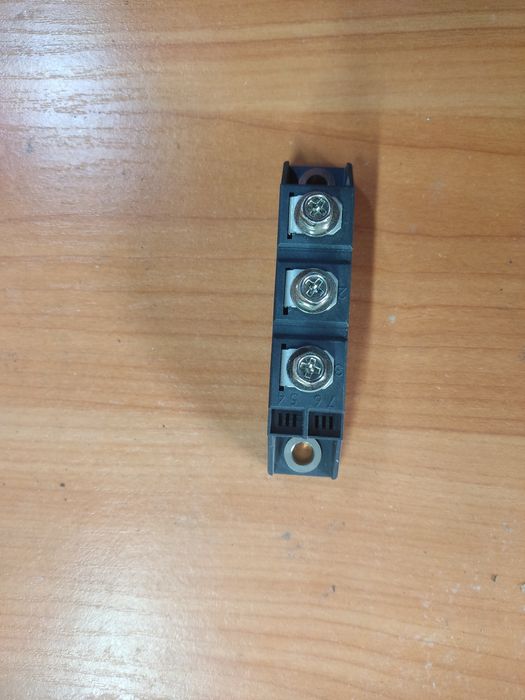

Guerte MDC110-16 — Модуль діодного випрямляча (Half-Bridge)
Виробник: Zhejiang Guchi Electronics (бренд GUERTE).

Основні параметри

IFAV (середній струм)
110 A
VRRM (зворотна напруга)
1600 V
VRSM (піковий імпульс)
1700 V
IFSM (пік. імпульсний струм)
~3000–4500 A
VFM (пряме падіння)
≤ 1.5 V

Конструкція
MDC110 має два діодні чіпи з'єднані послідовно в корпусі 110A; монтажна основа електрично ізольована від елементів для спрощеного монтажу на радіатор.

Теплообмін через алюмінієво-керамічну ізольовану металеву основу, чіпи з захисним скляним пасивуванням.

Схема підключення
MDC — схема напівмоста (half-bridge). Виводи позначені 1, 2, 3: спільний анод-катод, катод, анод.

Застосування:
Некеровані випрямлячі AC/DC, регулятори потужності, перетворювачі, управління двигунами постійного струму, зварювальне обладнання, soft-starters.
Температурний діапазон: Tj = −40 до +150 °C, Tstg = −40 до +125 °C.

Не використовувався
