Графічний інженерний калькулятор

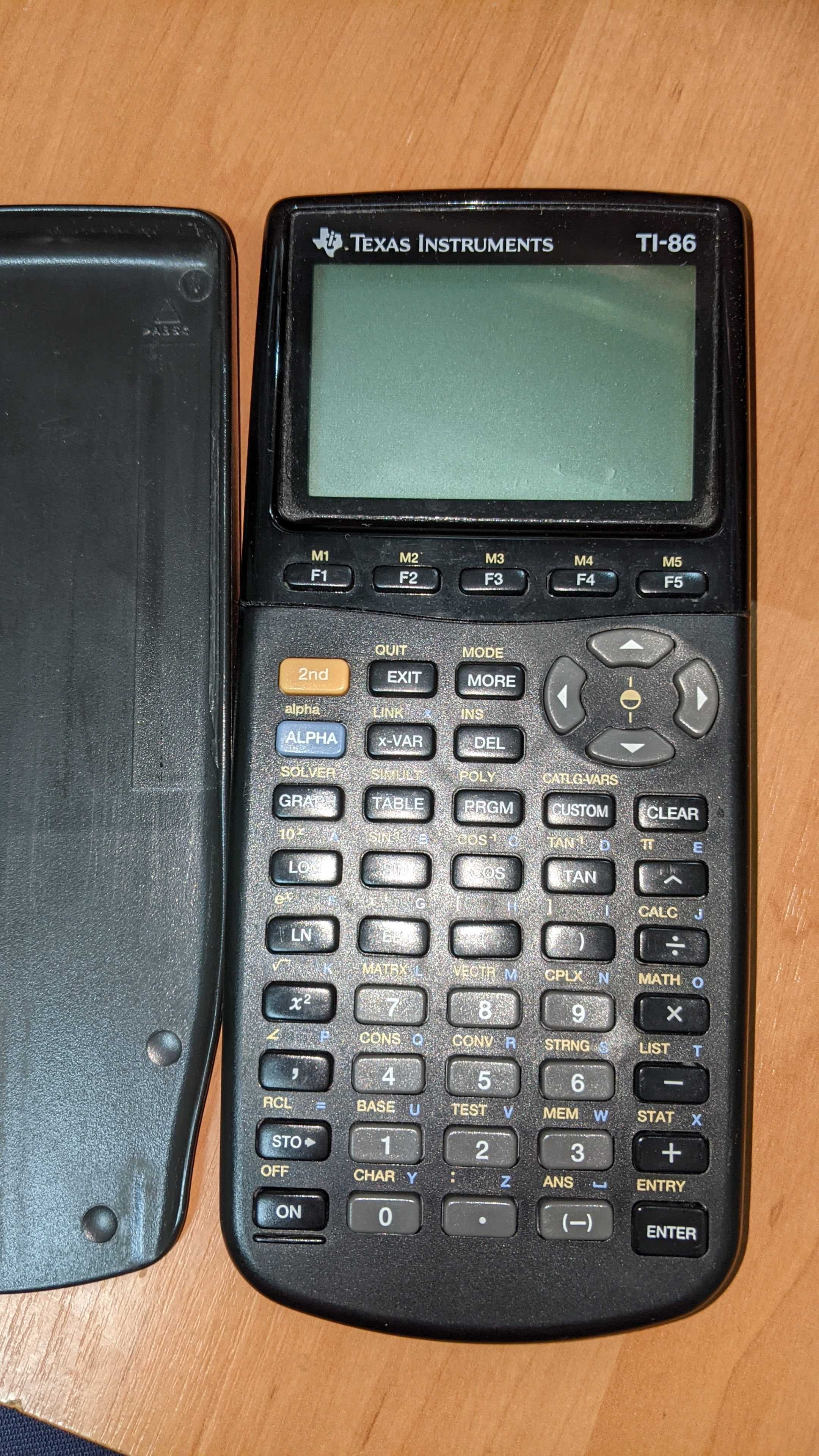

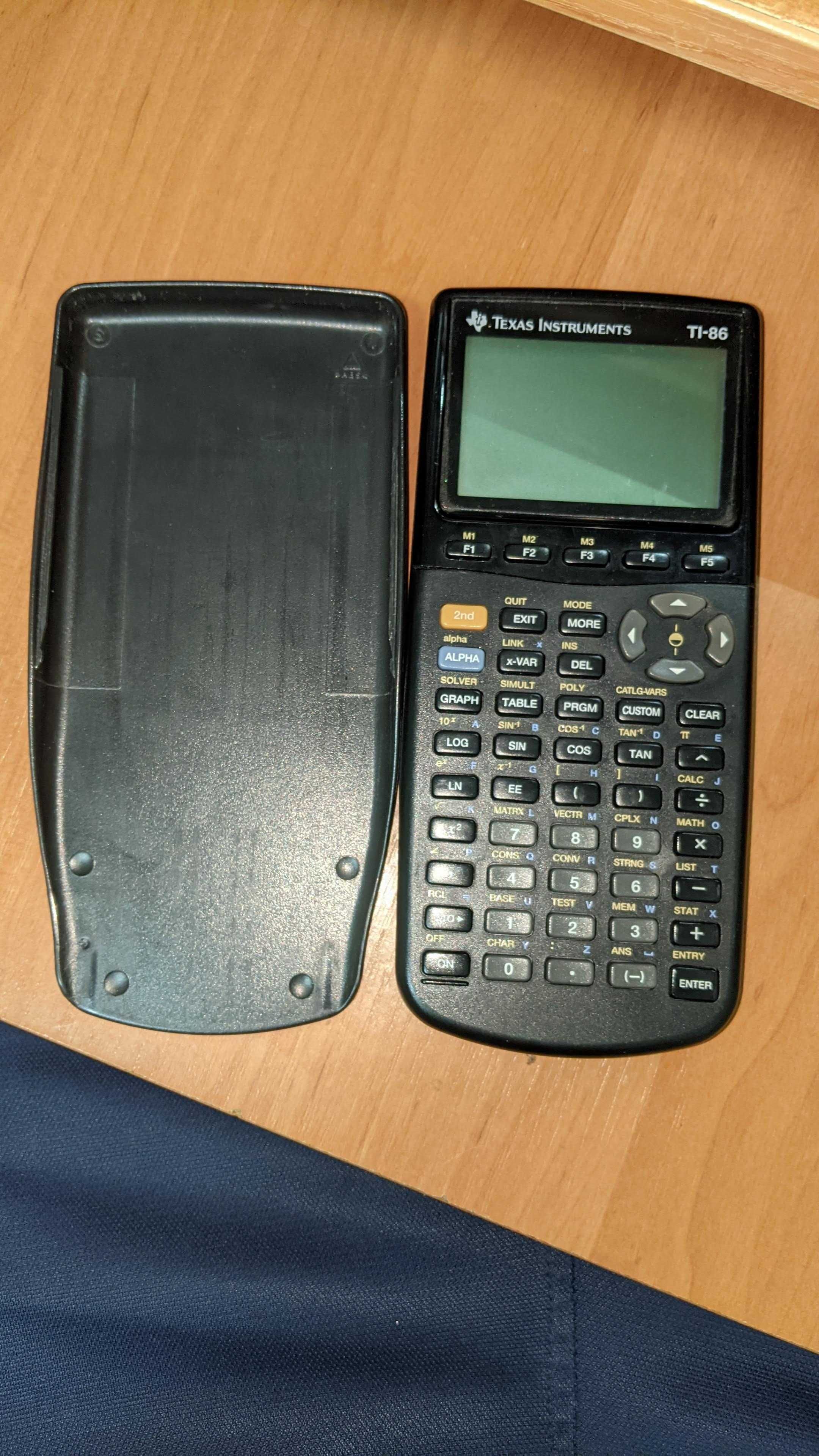

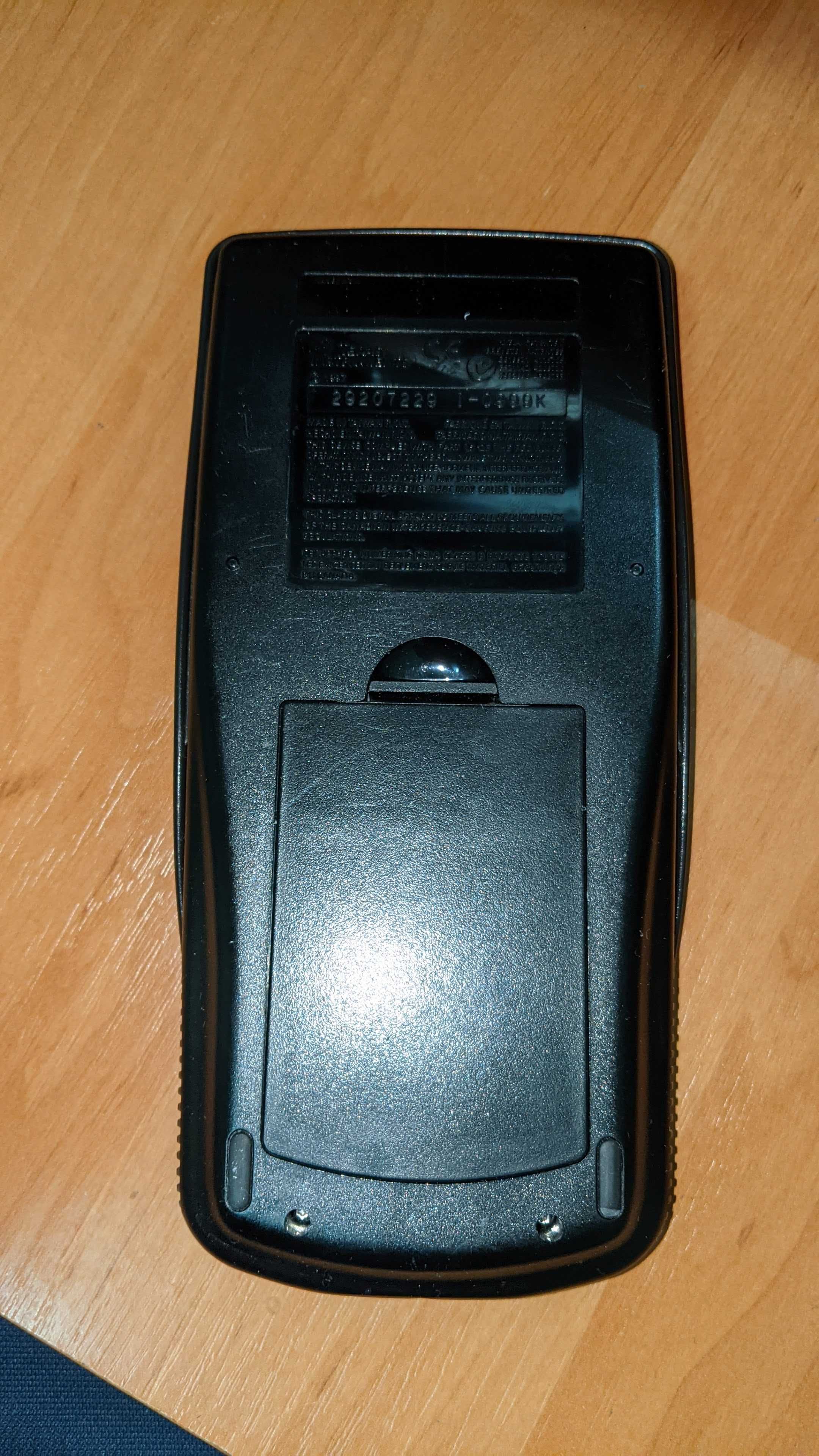

Модель TI-86 по сравнению со своей предшественницей TI-85 обладала большим количеством функций и памяти , а также имела новый, более гладкий корпус.

Краткое описание основных характеристик TI-86:

• Построение графиков до 99 функций одновременно.
• Параметрическое построение графиков для анализа до трех параметрических уравнений.
• Манипулирование матрицами размерами 80*80.
• Одно- и двухпеременный статистический анализ с использованием до 6000 точек данных.
• Программы общим объемом 96000 байт.
Разборка этого TI-86, произведенного в ноябре 1997 года, не выявила больших сюрпризов. Он использует всего 5 основных компонентов на печатных платах (PCB):

CPU (центральный процессор): Toshiba T6A43 — это так называемый специализированный CPU, который объединяет ядро ​​Z80 с ASIC (интегральная схема специального назначения). В линейке графических калькуляторов Texas Instruments вы найдете различные подходы, иногда использование отдельного CPU (например, Z80 и M68000) с поддерживающей ASIC или — как в случае с этим TI-86 — интеграция CPU в ASIC. Узнайте больше об аппаратной архитектуре графических калькуляторов TI.

ROM (постоянное запоминающее устройство): ROM содержит операционную систему калькулятора. Первые продукты на рынке использовали программируемые по маске ПЗУ, программа сохранялась уже во время производства интегральной схемы. Более поздние калькуляторы перешли на Flash-ПЗУ, технологию, позволяющую программировать программное обеспечение на заключительном этапе производства калькулятора. С TI-83 Plus и всеми более поздними графическими калькуляторами Texas Instruments пользователь даже мог перепрограммировать операционную систему.

Этот TI-86, произведенный уже в 1997 году, использует одноразово программируемое (OTP) ПЗУ ATMEL AT27C020 . Более поздние калькуляторы TI-86 используют ПЗУ Mask ROM LH532-98, произведенное Sharp, Япония. В программной инженерии принято избегать высоких единовременных затрат и длительного времени выполнения ПЗУ Mask ROM во время наращивания производства нового продукта. С другой стороны, ПЗУ OTP, такие как AT27C020, стоят дороже. Не пропустите еще более ранний инженерный образец TI-86 с технологией Flash ROM, произведенный в феврале 1997 года, примерно за 3 месяца до того, как калькулятор появился на полках.

RAM (оперативное запоминающее устройство): статическое ОЗУ используется в качестве памяти данных и используется для хранения как переменных, так и пользовательских программ и промежуточных результатов. Этот TI-86 использует чип SRM20100 производства Epson, Япония. Емкость памяти составляет 128 кбайт.

ДИСПЛЕЙ : Toshiba T6A23 — это драйвер столбцов для точечно-матричных графических ЖК-дисплеев малого и среднего размера, в то время как T6A40 — это драйвер строк. Они совместимы с процессорами на базе Z80 и управляют дисплеями с количеством столбцов до 128, соответственно, 64 строк. Размер дисплея TI-86 составляет 128 * 64 пикселя, поэтому необходим один драйвер дисплея для каждого.

Специальная «версия для учителя», называемая TI-86 VSC, объединяет стандартные функции TI-86 с портом для подключения к панели ViewScreen через кабель. Размещение панели на проекторе увеличивает изображение на переносном экране, так что каждый ученик может следить за происходящим.

Последовательный порт калькуляторов позволяет подключаться к лабораторной системе на основе калькулятора CBL , ее преемнику CBL 2 , калькулятору Ranger CBR и его преемнику CBR 2 .

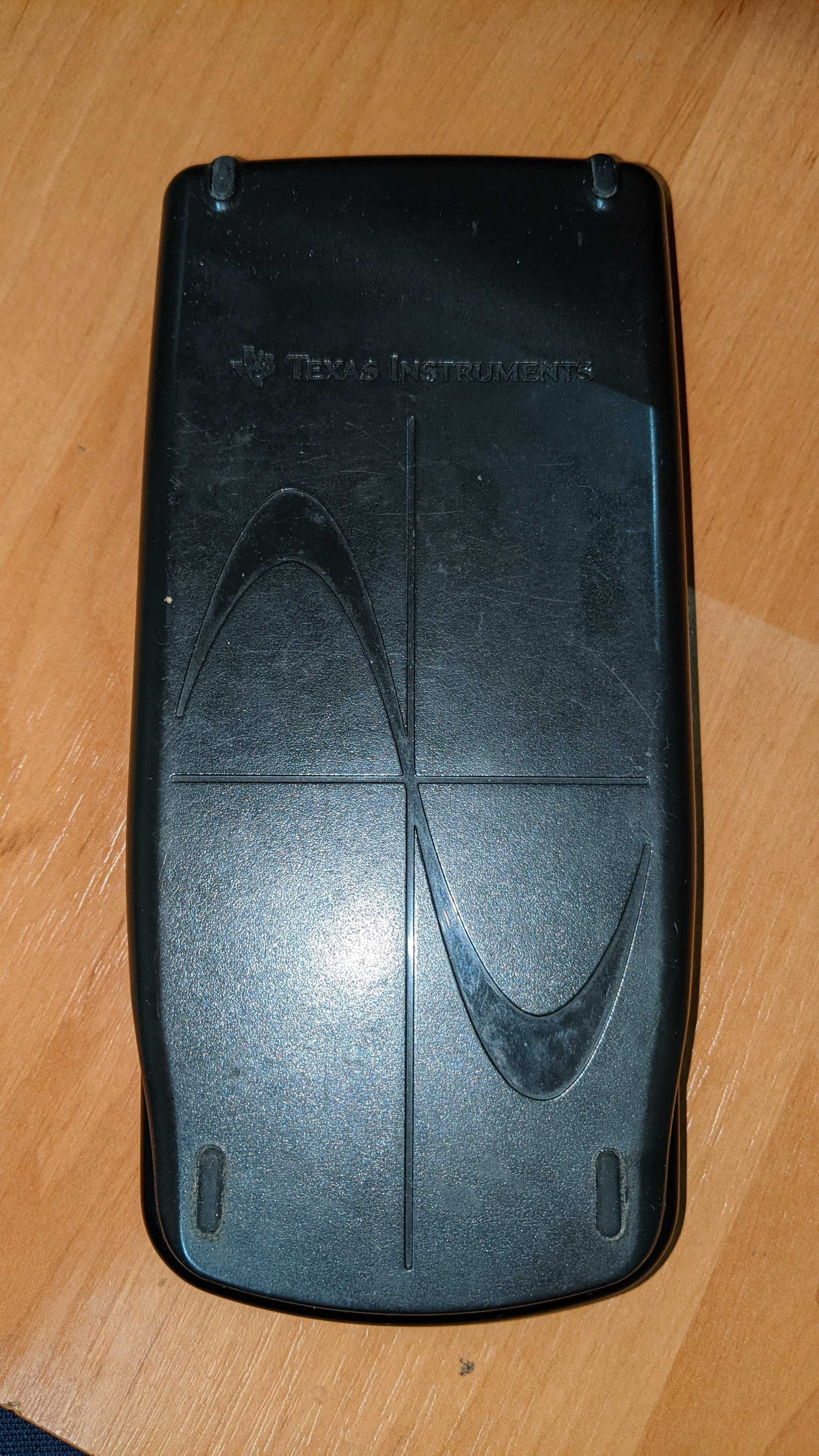

Не пропустите красочные чехлы для слайдов, разработанные для TI-83 Plus , они подходят и для TI-86.
