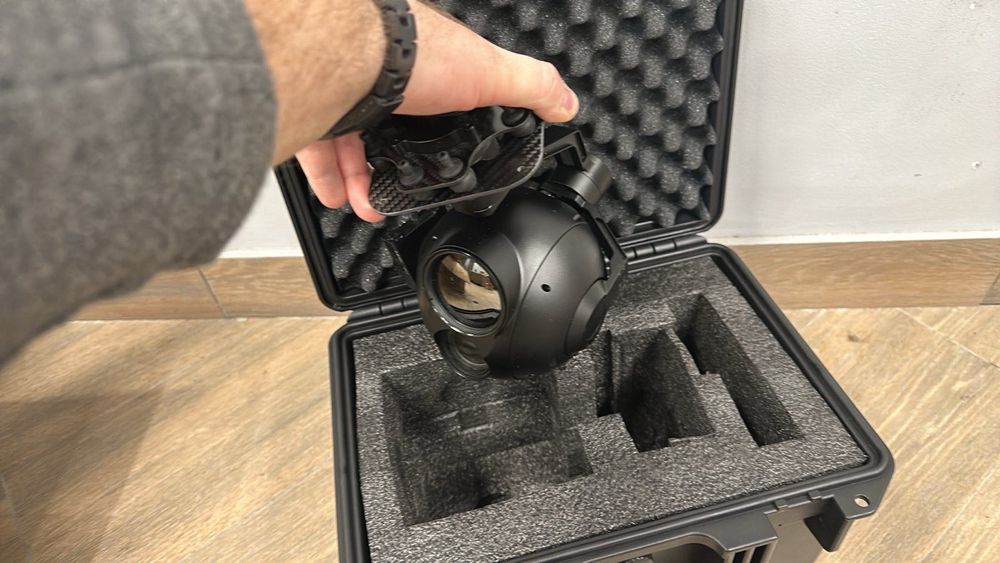

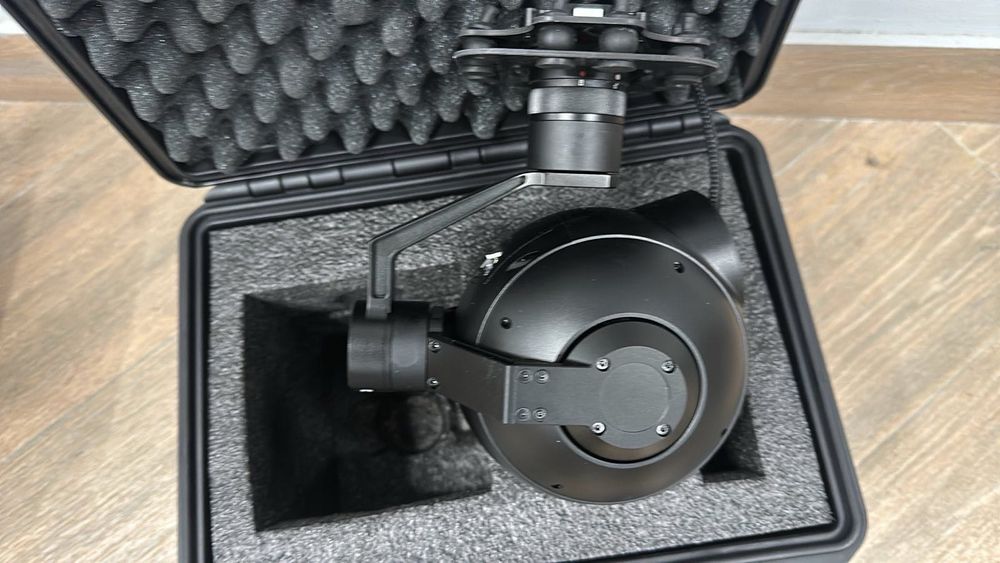

В навності камера для БпЛА, трьохосьовий підвіс Новий, робочий. Можлива перевірка особисто. Встановленням, підключенням, налаштування до вашого БпЛА не займаємось.

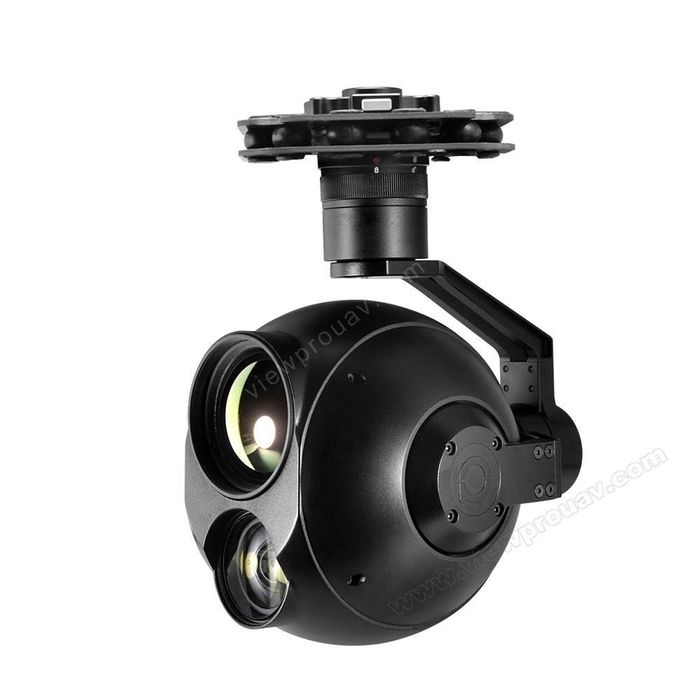

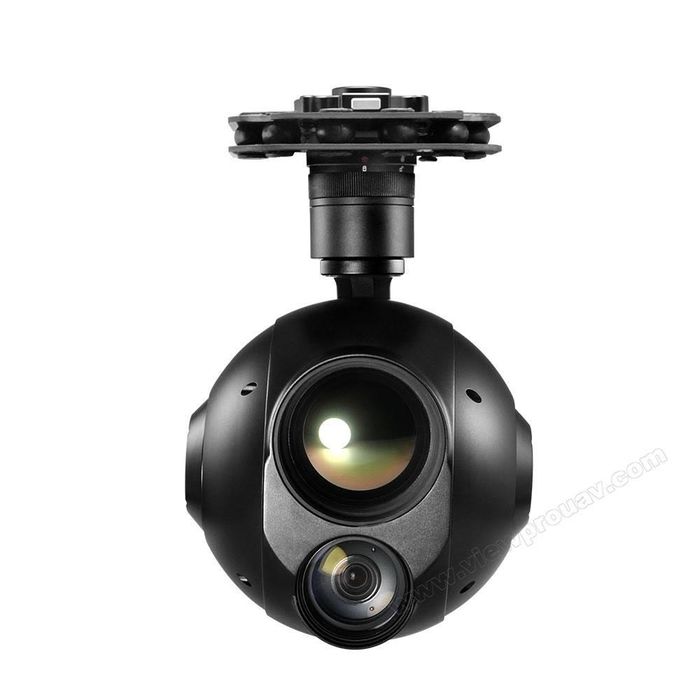

Q30TIR-50 — це потужна 3-осьова камера з підвісним механізмом, яка об’єднує камеру SONY із 30-кратним оптичним збільшенням і тепловізійну камеру 640x480. 3-осьовий підвіс на основі технології FOC відрізняється високою стабільністю, точністю та чутливістю. Зображення дуже стабільне навіть при 30-кратному оптичному зумі. Виявляючи за джерелом тепла, 50-міліметровий термік може виявити пошкодження будівель, пожежну іскру в лісі, місцезнаходження людей або тварин тощо. Він широко використовується в денному та нічному спостереженні, обшуку, інспекції та пожежогасінні.

Камера EO з 30-кратним оптичним масштабуванням
Завдяки модулю камери високої роздільної здатності з 30-кратним оптичним збільшенням Q30TIR-50 може розпізнавати автомобілі, будівлі та споруди на відстані 3000 метрів, що відповідає вимогам додатків у різних областях.

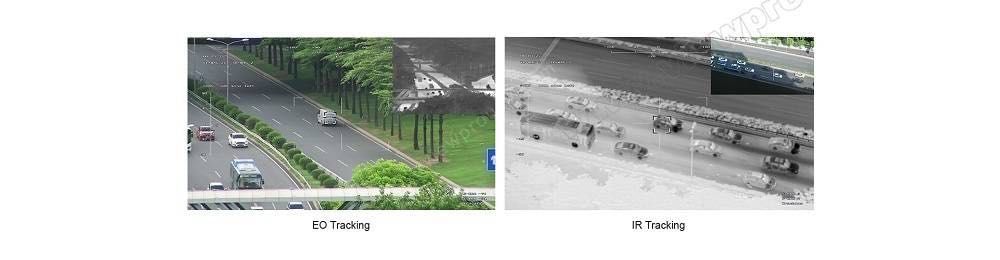

Відстеження об’єктів у видимому світлі та тепловізорі з двома датчиками
Вбудований алгоритм нормалізації, крос-кореляції та відстеження в поєднанні з алгоритмом повторного захоплення зниклого об’єкта забезпечує стабільне відстеження цілі. Підтримка настроюваних символів екранного меню користувача, адаптивних воріт, перехресного курсору, відображення інформації трасування. Швидкість відстеження – до 32 пікселів/кадр, діапазон розмірів об’єкта – від 16*16 пікселів до 160*160 пікселів, мінімальне відношення сигнал/шум (SNR) – 4 дБ, середнє квадратичне значення імпульсного шуму в об’єкті. положення 0,5 пікселя, що значно покращує точність і ефект відстеження.

Технічні характеристики
Параметр обладнання
Робоча напруга 12В
Вхідна напруга 3S - 6S
Вихідна напруга 5 В (підключення PWM)
Динамічний струм 900мА 12В
Струм без навантаження 750мА 12В
Робоча температура середовища -20 -+60
Вихід micro HDMI (1080P 60fps) / IP (720p)
TF-карта локального зберігання (до 128G, клас 10, формат FAT32 або ex FAT)
Формат зберігання зображень на карті TF JPG(1920*1080)

Формат зберігання відео на карті TF MP4 (1080P/720P 25fps/30fps)

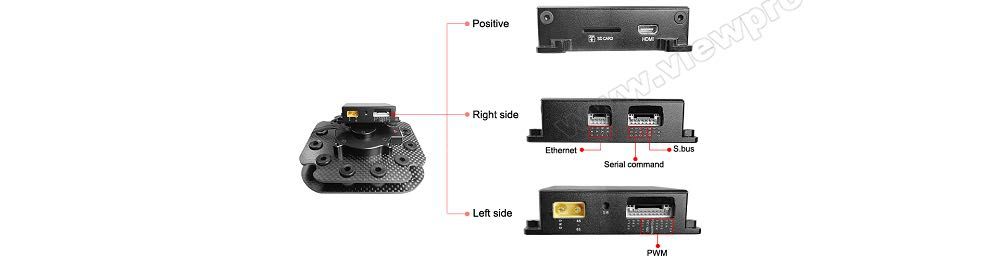

Метод керування PWM / TTL / S.BUS / TCP (вихід IP)
Gimbal Spec
Механічний діапазон нахилу/нахилу: -40-110, крен: ±70, поворот/поворот: ±300 / ±360 (версія виходу IP / SDI)
Регульований діапазон кутів нахилу/нахилу: -30°-90°, повороту/повороту: ±290°/±360°*N (версія виходу IP/SDI)
Кут вібрації Pitch/Roll: ±0,02°, Yaw:±0,02°
Специфікація камери EO
Сенсор фотокамери SONY 1/2,8″ “Exmor R” CMOS
Якість зображення Full HD 1080 (1920*1080)
Ефективний піксель 2,13 Мп
Оптичний зум об'єктива 30x, F=4,3~129 мм
Цифрове збільшення 12x (360x з оптичним збільшенням)
Мінімальна відстань до об’єкта від 10 мм (широкий кінець) до 1200 мм (телекінець). За замовчуванням 300 мм
Горизонтальний кут огляду в режимі 1080p: 63,7° (широкий кінець) ~ 2,3° (телекінець)
Режим 720p: 63,7° (широкий кінець) ~ 2,3° (телекінець)
SD: 47,8° (широкий кінець) ~ 1,7° (телекінець)
Внутрішня система синхронізації
Співвідношення сигнал/шум більше 50 дБ
Мінімальний колір освітлення 0,01люкс F1,6
Керування експозицією Авто, Ручний, Пріоритетний режим (пріоритет витримки та діафрагми), Яскравий, EV-компенсація, Повільна автоекспозиція
Посилення автоматично/вручну від 0 дБ до 50,0 дБ (від 0 до 28 кроків + 2 кроки/всього 15 кроків)
Межа посилення від 10,7 дБ до 50,0 дБ (від 6 до 28 кроків + 2 кроки/всього 12 кроків)
Баланс білого Авто, ATW, У приміщенні, На вулиці, ББ одним натисканням, Ручний ББ, Авто на вулиці, Натрієва лампа (фікс./
Авто/Авто на вулиці)
Витримка від 1/1 с до 1/10 000 с, 22 кроки
Компенсація підсвічування Так
Регулювання діафрагми 16 ступенів
Defog Так
OSD Так
Відстеження об'єктів камерою EO
Частота оновлення пікселя відхилення 50 Гц
Затримка виведення пікселя відхилення 5 мс
Мінімальний контраст об'єкта 5%
SNR 4
Мінімальний розмір об'єкта 32*32 пікселя
Максимальний розмір об'єкта 128*128 пікселів
Швидкість відстеження 32 пікселя/кадр
Час пам'яті об'єкта 100 кадрів (4с)
Середнє квадратичне значення імпульсного шуму в положенні об’єкта 0,5 пікселя

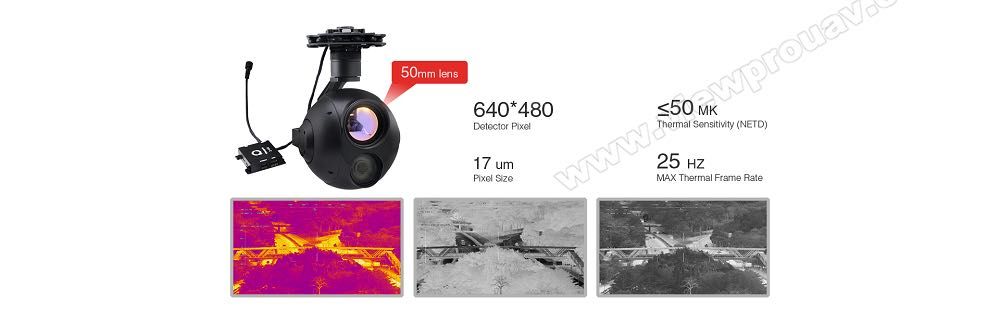

Специфікація ІЧ-тепловізора
Лінза 50 мм
Горизонтальний кут зору 12.4
Вертикальний кут зору 9.3
Діагональне поле зору 15,5
Детективна дистанція (людина: 1,8×0,5 м) 1471 метр
Відстань розпізнавання (людина: 1,8 × 0,5 м) 368 метрів
Перевірена дистанція (людина: 1,8×0,5 м) 184 метри
Детективна відстань (автомобіль: 4,2×1,8 м) 4510 метрів
Відстань розпізнавання (автомобіль: 4,2×1,8 м) 1127 метрів
Перевірена відстань (автомобіль: 4,2 × 1,8 м) 564 метри
Режим роботи Неохолоджуваний довгохвильовий (8мкм~14мкм) тепловізор
Піксель детектора 640*480
Розмір пікселя 17 мкм
Спосіб фокусування Атермальна лінза з фіксованим фокусуванням
Корекція коефіцієнта випромінювання 0,01~1
NETD ≤60 мК (25 )
MRTD ≤650 мК (характеристична частота)
Покращення зображення Автоматичне налаштування яскравості та контрастності зображення
Колірна палітра Білий, залізно-червоний, псевдоколір
Автоматична нерівномірна корекція Так (без затвора)
Цифрове збільшення 1x ~ 4x
Синхронізувати правильний час Так
Тип термометрії Температурна шкала (псудокольоровий дисплей) Макс. температура, Мін. температура, Центральна температура FOV (Додатково)
Попередження про температуру 0~120 (тільки для версії з термометром)
ІЧ-тепловізор відстеження об'єктів
Частота оновлення пікселя відхилення 50 Гц
Затримка виведення пікселя відхилення 5 мс
Мінімальний розмір об'єкта 32*32 пікселя
Максимальний розмір об'єкта 128*128 пікселів
Швидкість відстеження 32 пікселя/кадр
Час пам'яті об'єкта 100 кадрів (4с)
Інформація про упаковку
N.W. 1219g (версія Viewport)
вимір продукту 127,7*163*198,6 мм / 127,7*163*204,3 мм (версія Viewport)
