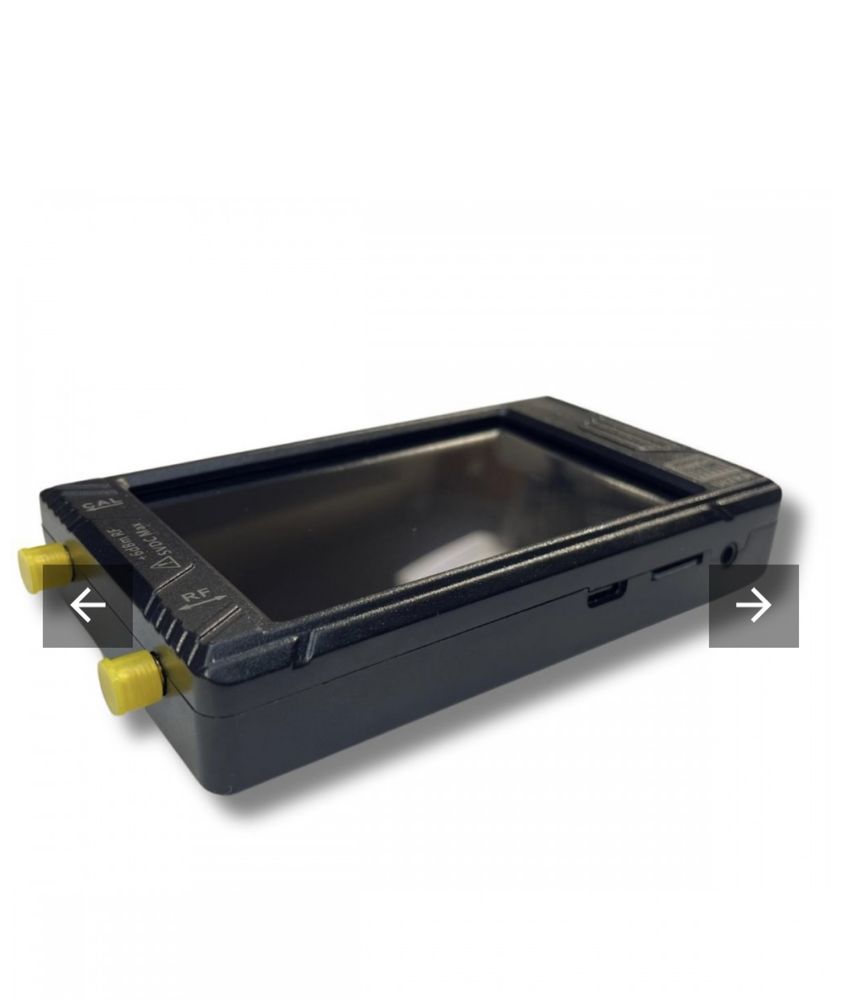

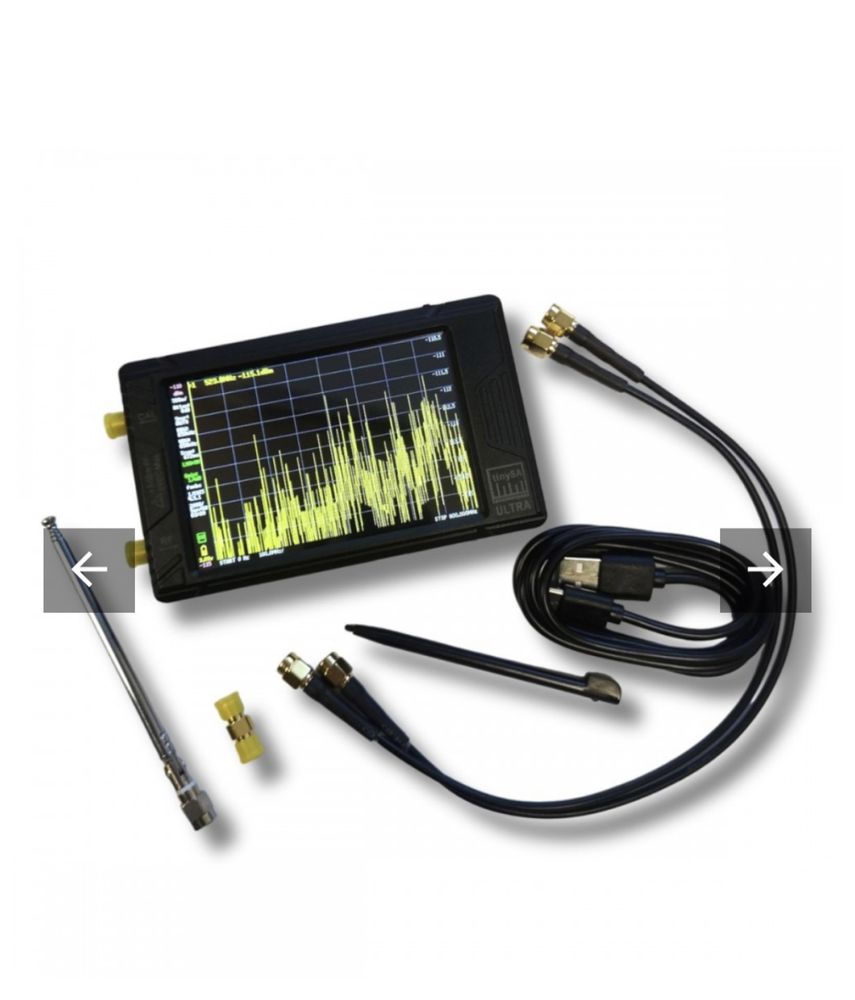

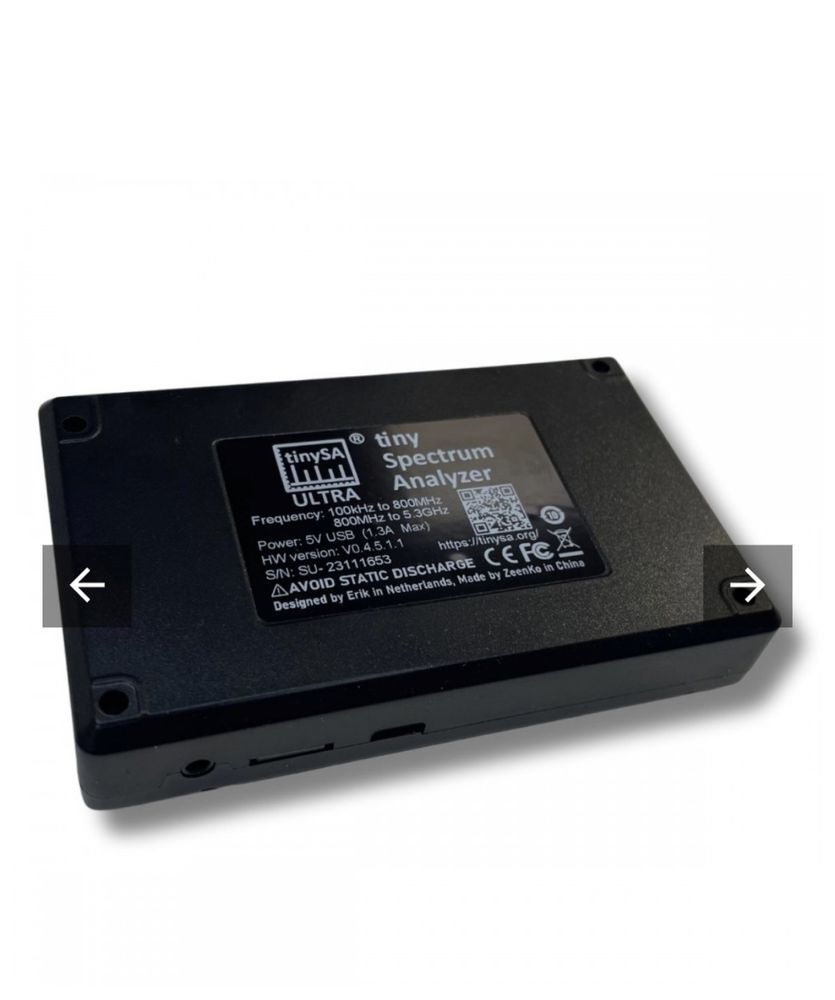

Векторний аналізатор ланцюгів 100 кГц-5.3ГГц, генератор сигналів TinySA Ultra

TinySA Ultra — продовження розвитку лінійки відомого та компактного векторного аналізатора TinySA. Нова модель працює в надширокому діапазоні частот і дає змогу спостерігати й виявляти радіосигнали практично будь-якого радіопристрою. Прилад має великий резистивний сенсорний дисплей, а ємний акумулятор забезпечить тривалий час автономної роботи.

Характеристики аналізатора спектра:

Частотний діапазон: від 100 кГц до 800 МГц у звичайному режимі та до 5.3 ГГц у режимі Ultra
Вхідний опір: 50 Ом (коли атенюатор увімкнений на 10 дБ або більше)
Регульований ручний або автоматичний вхідний атенюатор сигналів із діапазоном від 0 до 31 дБ із кроком 1 дБ
Максимальний вхідний рівень сигналів +10 дБм із вимкненим атенюатором
Максимальний короткочасний рівень: +20 дБм з увімкненим атенюатором 30 дБм
Рекомендована максимальна вхідна потужність: +5 дБм з атенюатором, що працює в автоматичному режимі
Точка компресії в 1 дБ на -1дБм з вимкненим атенюатором
Роздільна здатність детектора потужності: 0.5 дБ (лінійність залежно від частоти +/-2 дБ)
Абсолютна точність детектора рівня потужності після калібрування: +/-2 дБ
Вбудований МШУ на 20 дБ LNA з рівнем шуму 5 дБ
Найнижчий помітніший сигнал без LNA на частоті 30 МГц у разі використання смуги пропускання з роздільною здатністю 30 кГц -102 дБм
Найнижчий помітніший сигнал з LNA на частоті 30 МГц у разі використання смуги пропускання роздільної здатності 200 Гц-145 дБм
Фазовий шум — 90 дБ/Гц на зміщенні 100 кГц і -120 дб/Гц на зміщення 1 МГц
Динамічний діапазон під час використання смуги пропускання з роздільною здатністю 30 кГц 70 дБ
Роздільні фільтри: 0.2, 1, 3, 10, 30, 100, 300, 600 і 850 кГц
Роздільна здатність сканування: 51, 101, 145, 290 або 450 точок
Швидкість сканування: понад 1000 точок на секунду
Вихід на навушники для прослуховування демодульованого сигналу
Характеристики генератора сигналів:

Синусоїдний сигнал із рівнем гармонік менш ніж -40 Дб у діапазоні від 100 кГц до 800 МГц
Рівень вихідного сигналу з кроком 1 дБ: в діапазоні від -113 дБм до -18 дБм
Точність вихідного рівня +/- 2 дБ до 800 МГц у діапазоні від -72 дБм до -18 дБм, менша точність нижча за -72 дБм, менша точність нижча за -110 дБм
Діапазон частот від 44 Гц до 800 МГц
Окремі параметри за модулювальним сигналом для AM і FM від 50 Гц до 5 кГц (AM) або 1 кГц (FM) або режим ГКЧ у вибраному діапазоні
Глибина модуляції AM від 10% до 100%
Девізація частоти FM від 1 кГц до 300 кГц
Калібрувальний генератор: генератор меандра з рівнем виходу — 35.6 дБм. Під'єднується до виходу CAL. Частоти фіксовані 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц або 30 МГц
Сенсорний резистивний кольоровий дисплей, діагоналлю 4
Роз'єм для карт пам'яті MicroSD
Вбудований акумулятор ємністю 3000 мА·год. Заряджання через роз'єм USB Type-C
Матеріал корпусу: пластик
