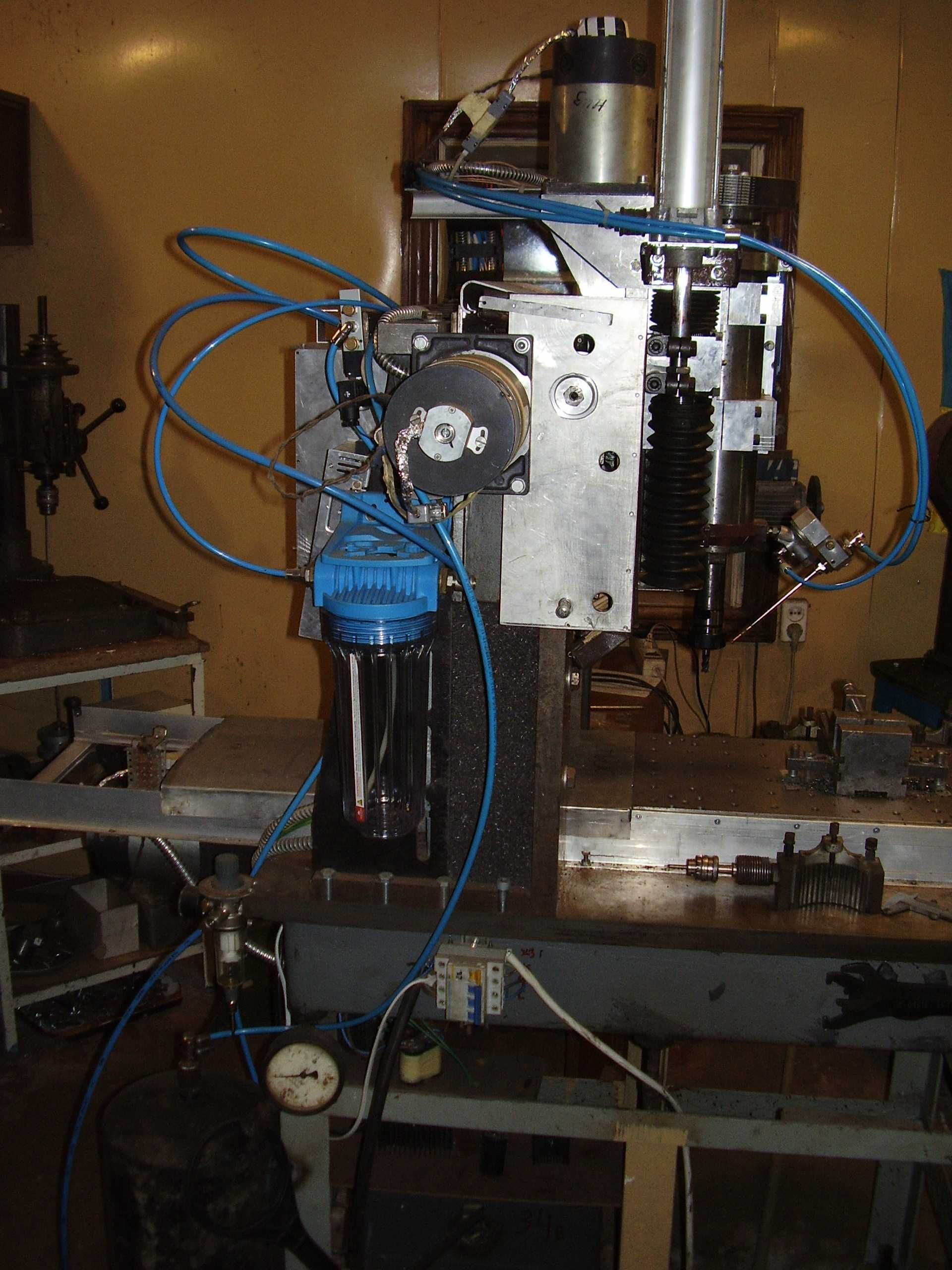

Фрезерный станок с ЧПУ с поворотной осью управление контроллером KFLOP.

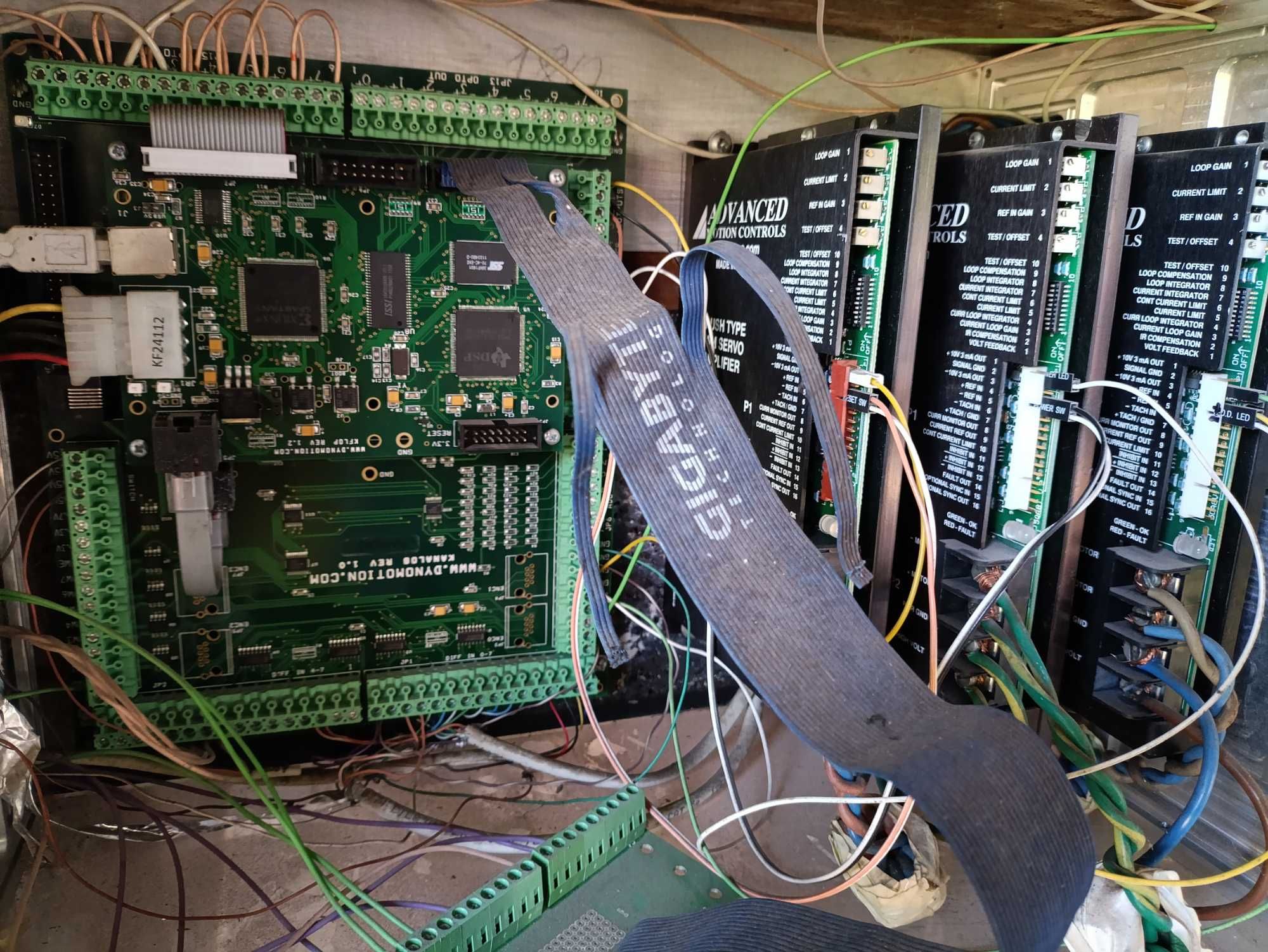

Американский контроллер KFLOP в связке с платой входов-выходов Kanalog позволил установить на станок серводвигатели Dynamo Sliven 400 вт (Болгария) с обратной связью по энкодерах и получить точность +-0.02 мм для обработки не спеша пресс-форм типа "ручник".
Сервоуселители американские AMC 30A8T. ШВП по всем осям 3 класса точности с сдвоенной гайкой для выборки люфта от токарного станка с ЧПУ 16К20Ф3. Линейные рельсовые направляющие THK (Япония) усиленные 20 мм и SBS (Корея) 25 мм по оси Х. Шпиндель ф100мм под цанги ER32 - фортуна от внутришлифовального станка с подшипниками 2 класса точности.
Привод шпинделя ассинхронный электродвигатель 2,2 кВт под управлением частотником. Соединение со шпинделем поликлиновым ремнем через шкивы передаточным 2 к 1 или 1 к 2, которые можно менять местами, для получения силового фрезерования по стали с максимальным моментом на 4000 об. или оборотистого шпинделя до 8000 об. по алюминию и пластику.
Станина - основание из поверочной чугунной плиты 630х1000 мм 0 класса точности. Портал сборная конструкция из чугунной поперечены, стальных плит толщиной 30 мм и сварочного УСП, П образная полость залита одним целым смесью эпоксидной смолы с чугунной стружкой для гашения вибрации.

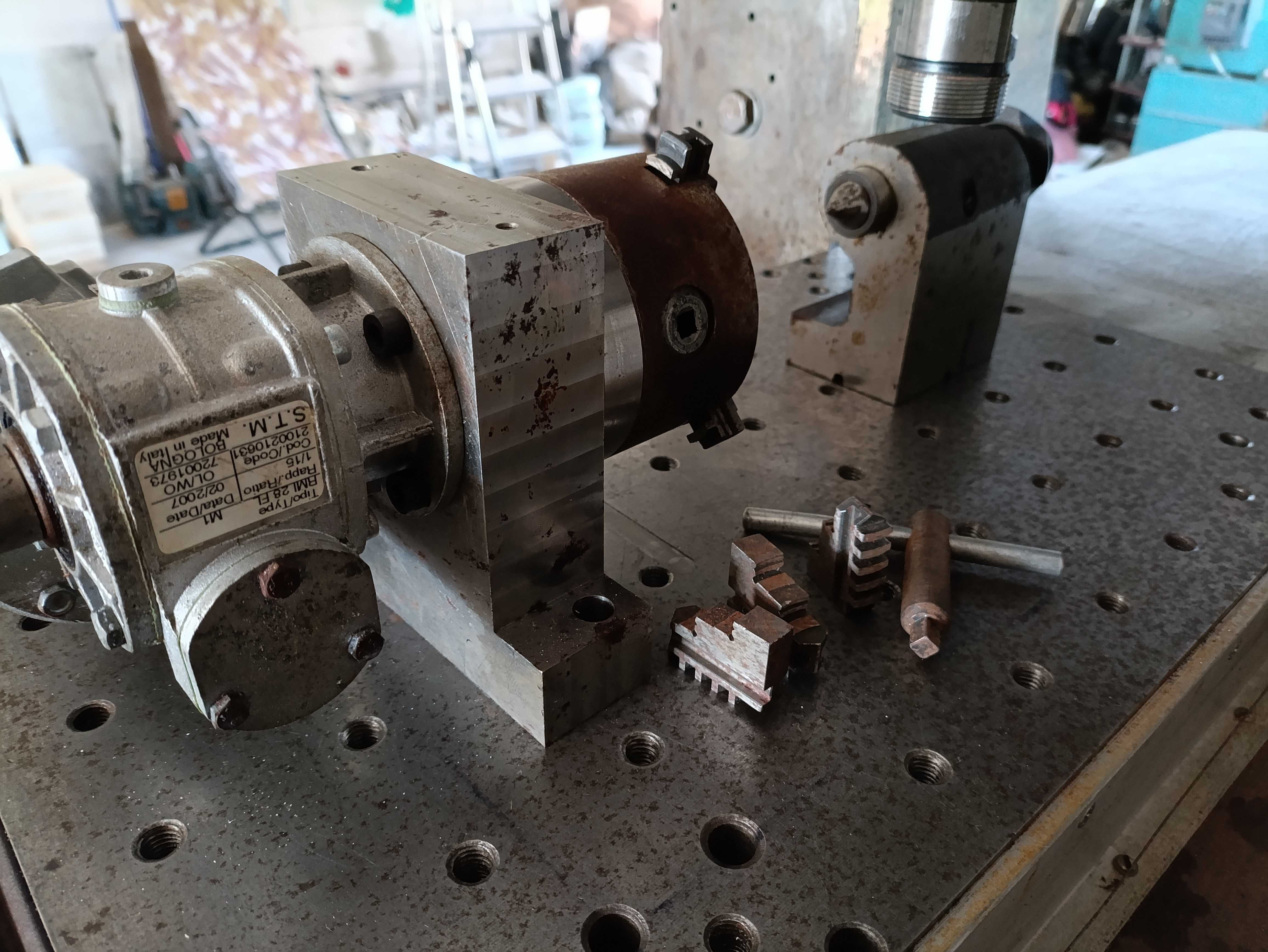

Поворотная ось обычная на червячном итальянском редукторе и шаговом двигателя больше для прототипирования, моделирования по алюминию и пластикам.
Станок оснащен системой СОЖ - масляной туман.
Пневматическим противовесом с бустером на 20 литров для плавного демпфинга при движении оси.

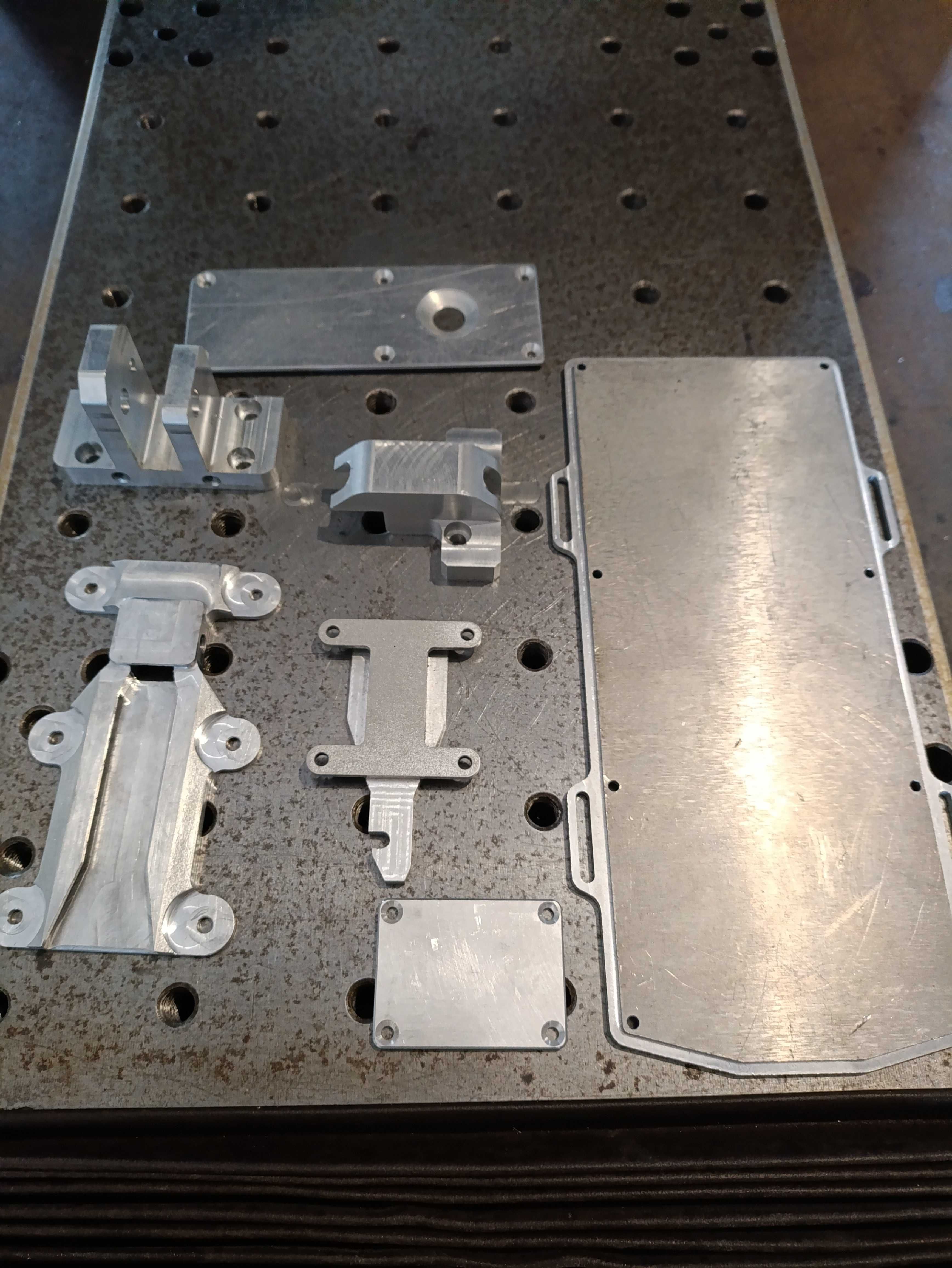

Сделаны на станке рабочие заказы, см. последнее фото.
Видео работы станка в моем ютуб канале. Все видео сделаны на этом станке.
ццц.youtube.com/shorts/8yoGeict6aU
Причина продажи-покупка большего станка с автосменной.
