Предлагаем вариант крепкого точного комплекта фрезерного станка ЧПУ с рабочим полем 50*******30мм В основу корпуса положен металл 5мм и 8мм.

Чертеж подается на лазерный раскрой с последующем собиранием и сваркой всех элементов.

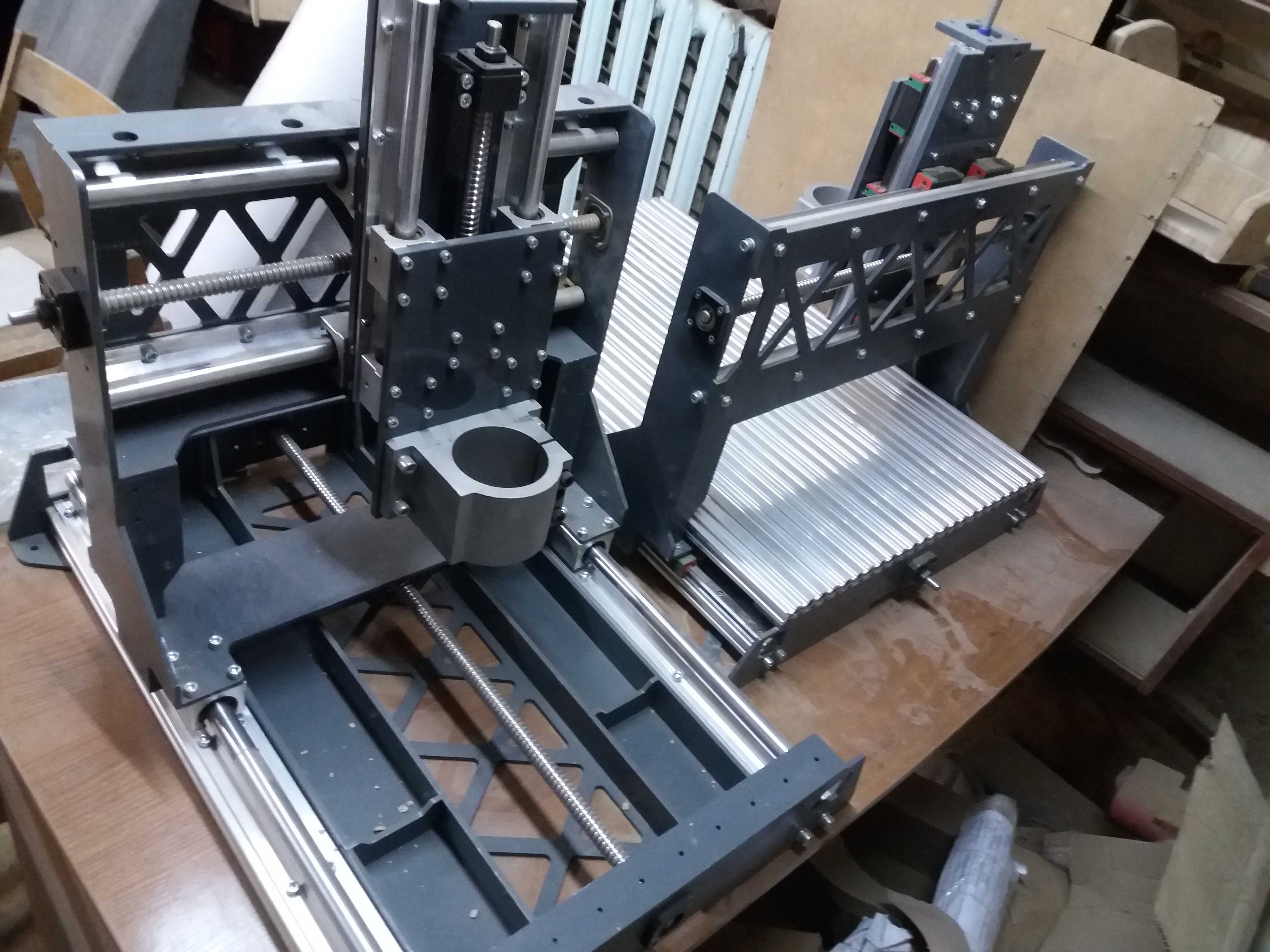

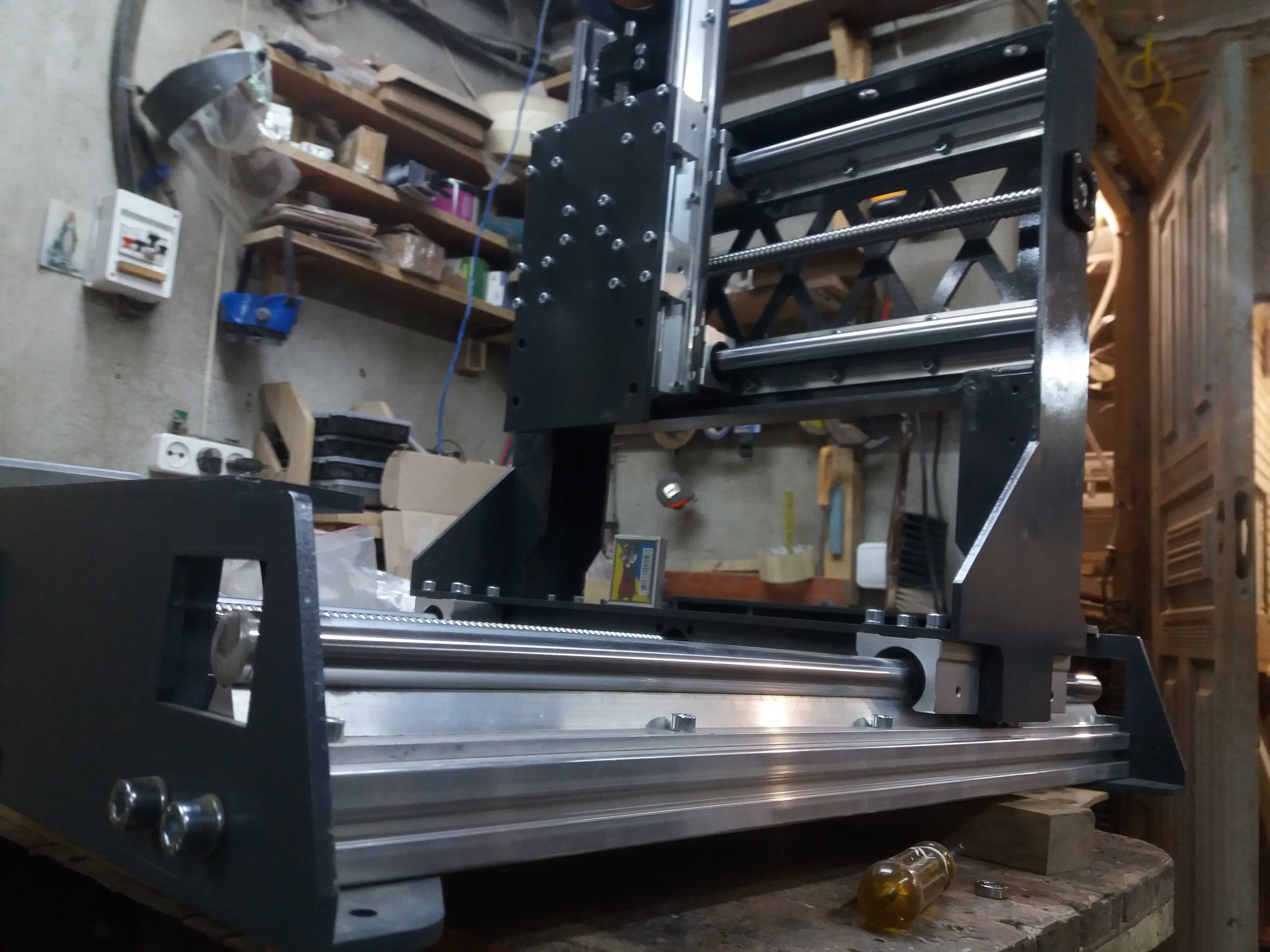

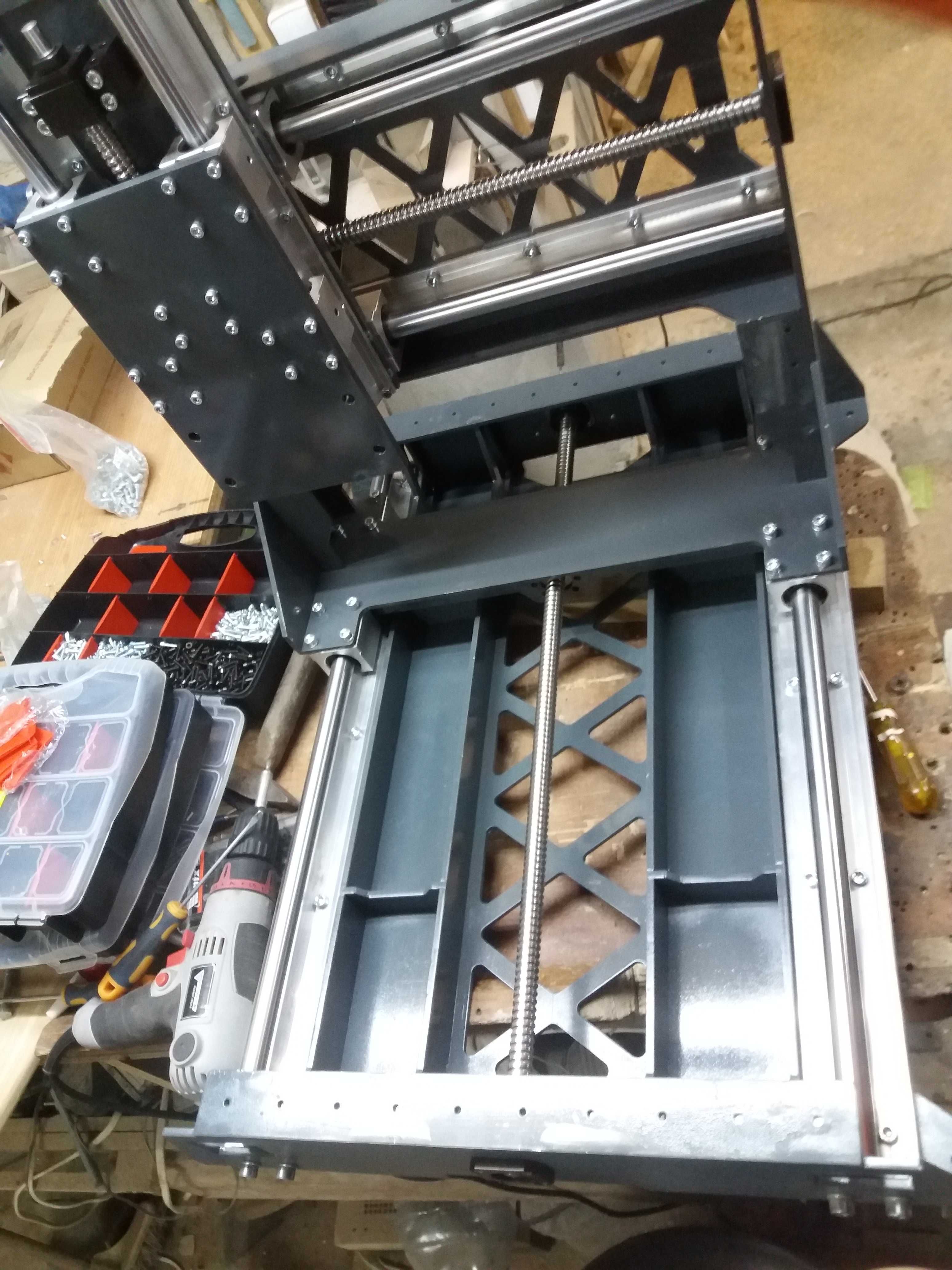

Чертеж сделан инженерами в программе SolidWorks. Фото станка представлено в галлерее (видео делимся по Вашему запросу на почту). Станок предназначен для фрезерных и гравировочных работ по дереву, пластику, аллюминию, текстолиту.

Все соединения точные и плотные. Соединение всеx частей каркаса производится через паз с последующей точечной сваркой (не швом, дабы каркас не поддавался деформации).
Все отверстия под навесное оборудование - швп, направляющие, каретки, опорные подшипники - сделанные лазером по чертежу. Станок собирается по типу конструктора.

Время выполнения - 4 дня. Можем изменить размер будущего станка под Ваши требования.

Основные комплектующие и инженерные моменты:
1. Направляющие
Ось X и У - вал на опоре SBR20 c каретками 20 диаметра
Ось Z - вал на опоре SBR16 c каретками 16 диаметра
Направляющие по оси У садятся на аллюминиевый профиль, что предает еще большей точности.
2. ШВП - 1605 под опоры fkff/12 и BKBF/12 со всеми подшипниковыми опорами швп
3. Двигателя - посадочные места разарботаны под типоразмер Nema23. Двигателей мощностью 1.8 N/M вполне хватает.
Желаемые двигателя на все 3 оси - Нема23 на 18 или 28 кг.
4. Драйвера - на Ваше усмотрения. У нас - это качественные LeadShine серии DM556
5. Шпиндель и Инвертор - 1.5кв воздушного охлажления цанга ЕР11
6. муфты - кулачковые 8*10
7. блок питания 36в 10А

Станок с полним набором комплектующих также предлагается.
Сюда входит шпиндель 1.5кв, инвертор 1,5кв Delta, драйвера DM556, блок питания, контроллер под Mach3 на 5 осей.

Корпус поставляется отдельно и все навесное отдельно - сложить все вместе занимает 2 после рабочих вечера в неспешном режиме. Инструкцию по сборке прилагаем.
Сложного ничего нет - наоборот - захватывающе: главное - мотивация и наличие свободного времени)

Поставка состоит из следующых комплектующих (смотрите на фото полный детальный список):
1) сваренный корпуса станка
2) все направляющие и подшипники к ним
3) все 3 комплекта шарико-винтовых передачи с гайками, корпусами гаек, подшипниковыми опорами
4) муфты 8/10 под двигатель Nema23
5) крепление шпинделя 80мм

Вес комплекта станка - 76 кг.

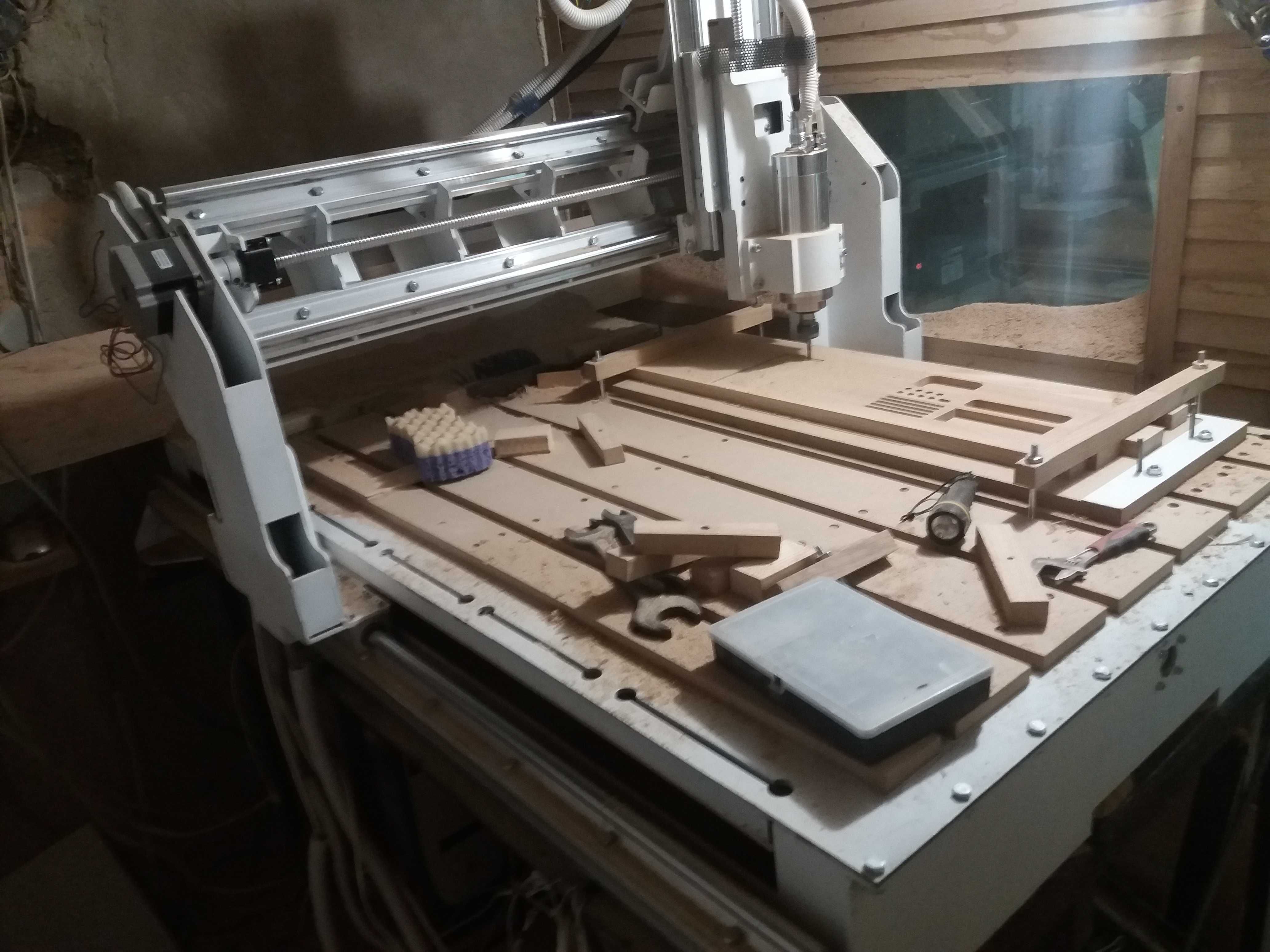

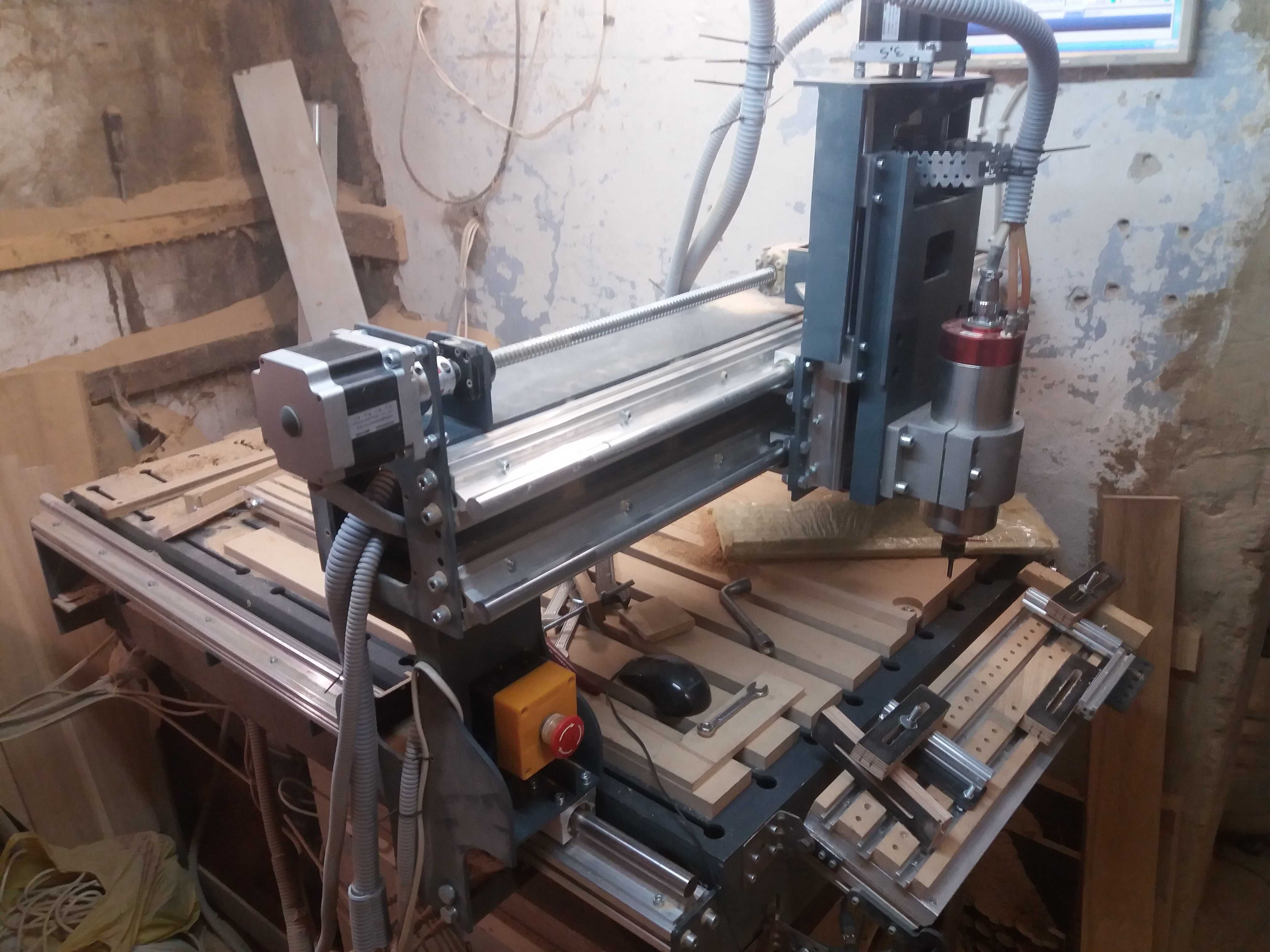

Видео обзор наших станков в практике:
youtu.be/9DWJ8QBW0FY
youtu.be/CUMNOnP66Zo
youtu.be/j-tcsldOZNA

Предлагаем также каркаси (только сваренная рама) станков со следующими робочими полями:

300*500*150мм - 14500гр
400*600*150 - 17000грн
650********** 19700грн
1000*800*170 - 27400грн
1300*800*210 - 33000 грн

Мы занимаемся разработкой подобных конструкций, поэтому рады будем внедрить Ваши новые требования :)

Работаем каждый день без выходных с 9 до 21.
Надежных Вам покупок :)!
