Ферритовый сердечник, ферритовый трансформатор мощный.
Феритовый сердечник, феритовый трансформатор
Длина 65 мм, ширина 65 мм толщина 26 мм вес 389 грамм

220 гривен.

Габаритная мощность трансформатора
В программе нет единого значения габаритной мощности сердечника, она может меняться от ряда параметров я вводил разные реальные данные по преобразованию и получлось от 1400 до 3500 ватт

Тоесть габаритная мощность считается под определённую схему - пуш пул, полумостовая, мостова, частоту от 10 до 40 кГц, диаметр провода, и выходные данные трансформатора, есть ли в нём стабилизация или нет.

Считать в программе Расчёт в программе ALL_in_One - Программы Владимира Денисенко - Все в одной (Версия 2.0)

ЕхсеІІепiТ

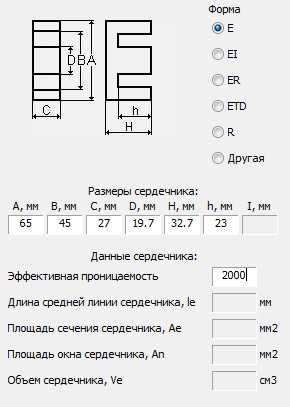

Сделайте расчёт под ваши параметры, размеры сердечника на втором фото.

Вот его размеры _

Возможно подойдёт на самодельную сварку, или контактную сварку, или на мощный блок питания.

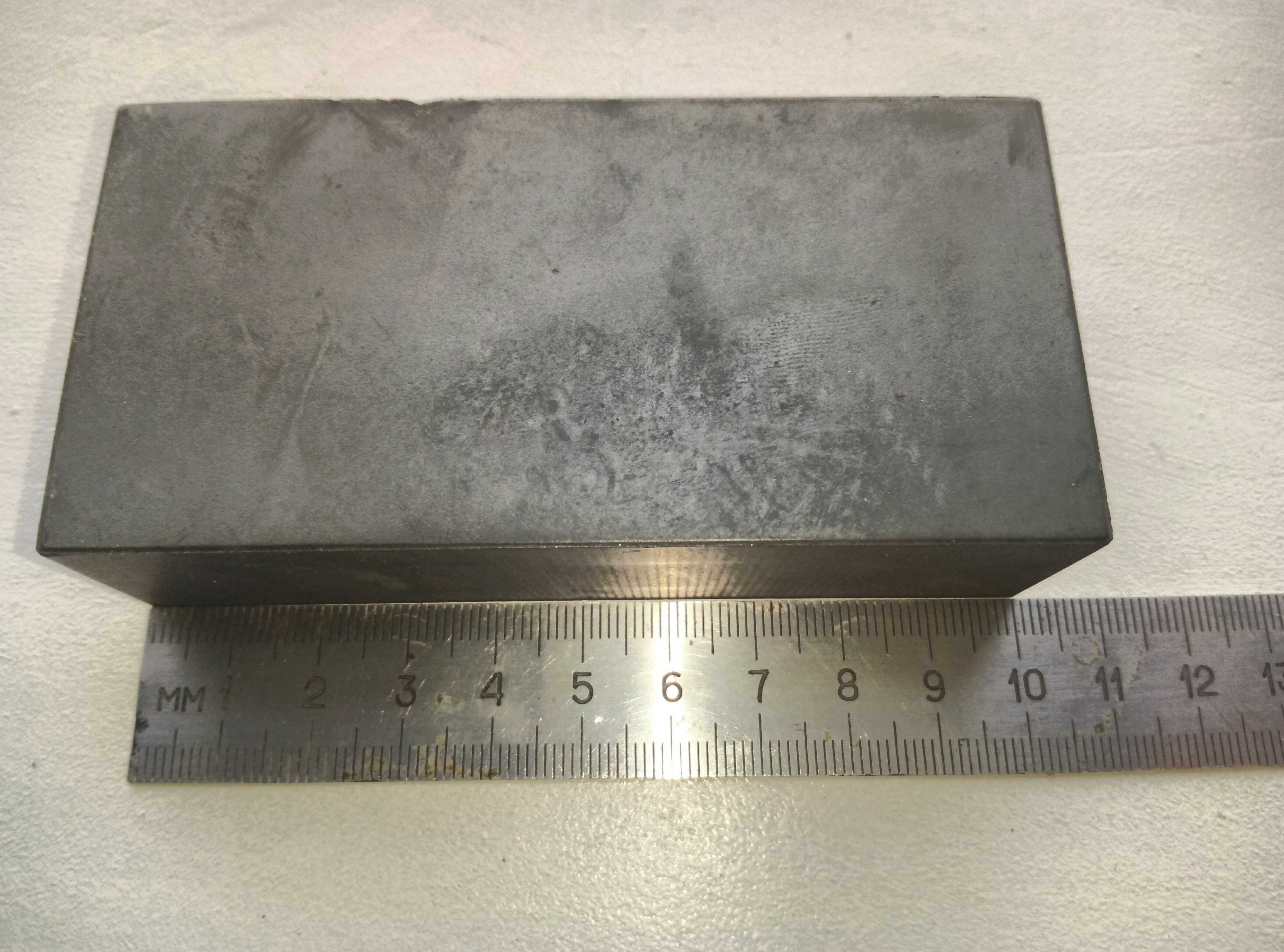

Брусок ферритовый 600 грамм
Длина 101 мм ширина 51 мм толщина 25 мм

320 гривен.

Ферритовые кольца, ферритовый сердечник, феррит. 150 гривен 5 штук.

150 гривен 5 штук.

Ферритовые кольца двух типоразмеров.

Картинка 1-3 размеры:

36.2мм наружный диаметр
23 мм внутренний диаметр
14.8 мм ширина.
Вес 44 грамма.

25 гривен.

Картинка 4-6 размеры:

31.5мм наружный диаметр
19 мм внутренний диаметр
22.3 мм ширина.
Вес 55 грамм.

30 гривен.

Подойдут для каких то самоделок в импульсных схемах например пуш пулл (push-pull) и других.
Продажа от 5 штук.

Расчёт в программе ALL_in_One - Программы Владимира Денисенко - Все в одной (Версия 2.0)

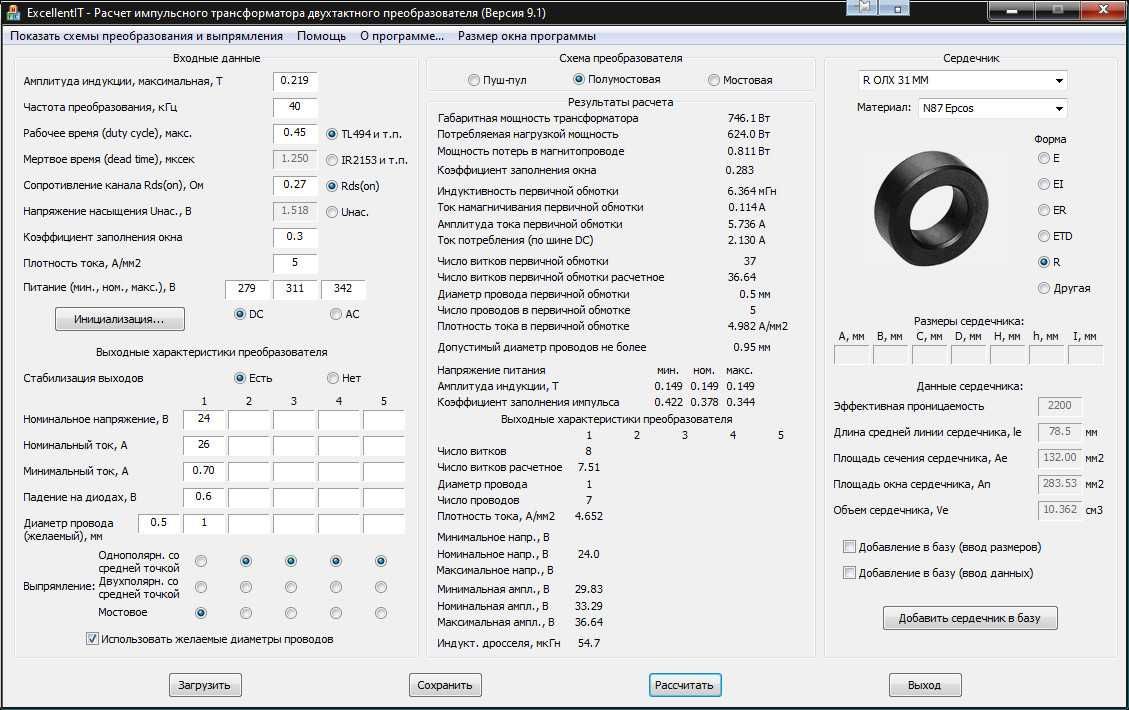

ЕхсеІІепiТ- Расчет импульсного трансформатора двухтактного преобразователя (Версия 9.1)

показывает что с колец можно снять более 500 ватт мощности в полумостовой схеме картинка 7,8.

Все кольца в хорошем состоянии, есть небольшое количество.

Вопросы пишите в личные сообщения, если я не отвечаю, можно позвонить, вайбер у меня на другом телефоне, если нужно в личку напишу.

Магнитную проницаемость я не знаю, но мотал двойным проводом от старого советского холодильника пуш пул (четвёртая картинка) для индукционного паяльника, и работало, заполнение было в один слой, 5 витков и по моему я получил на выходе 150 ватт. Подавал 33 вольта, и делал я на кольце что меньше - Вес 44 грамм. С большими кольцами я ничего не делал.
Не понравилось что медь индуктора 0.5 мм в нём через некоторое время в труху становилась и нужно было перематывать. Возможно это из за того что в ней были микроколебания, и чтобы их не было нужно обмотку заливать чем то, что твердеет лучше чем то что я заливал.

Смотрите также мои другие объявления.

Вопросы пишите в личные сообщения, если я не отвечаю, можно позвонить, вайбер у меня на другом телефоне, если нужно в личку напишу.

Олх доставка .
