Модули предназначены для заряда гаджетов от АКБ - 2-6S.
Поддерживают заряд АКБ - 2-6S до 140W, не содержат BMS, Балансиров!

— При покупке 2 шт: скидка 7%
— Оптовая скидка 15% на заказы от 3 шт

Оплата и Доставка смотрите с низу!

• • • • • НАЛИЧИЕ • • • • •

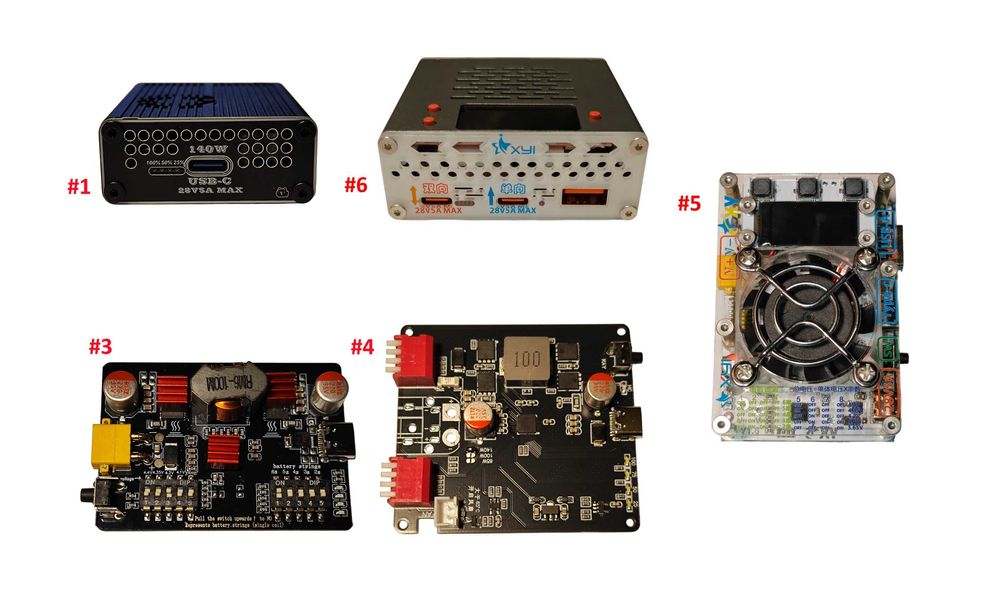

#1. - в корпусе, вентилятор - 140W - 1400
#3. - плата 140W, ХТ30 - 750
#4. - плата 140W - 640

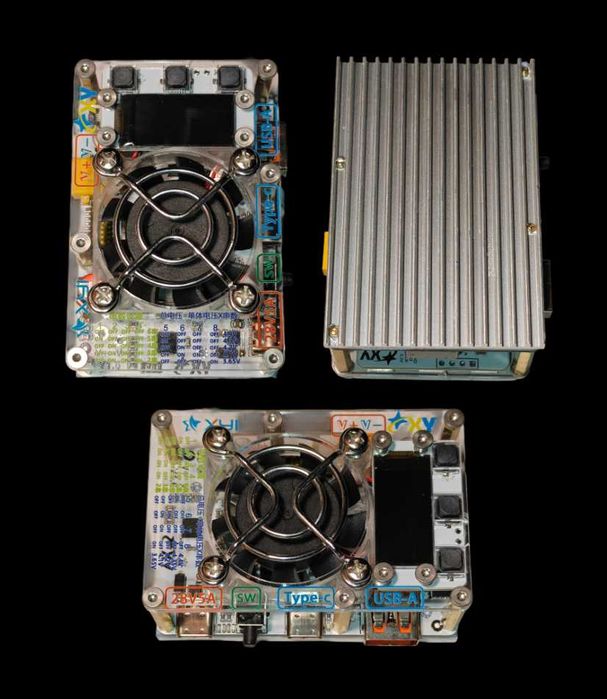

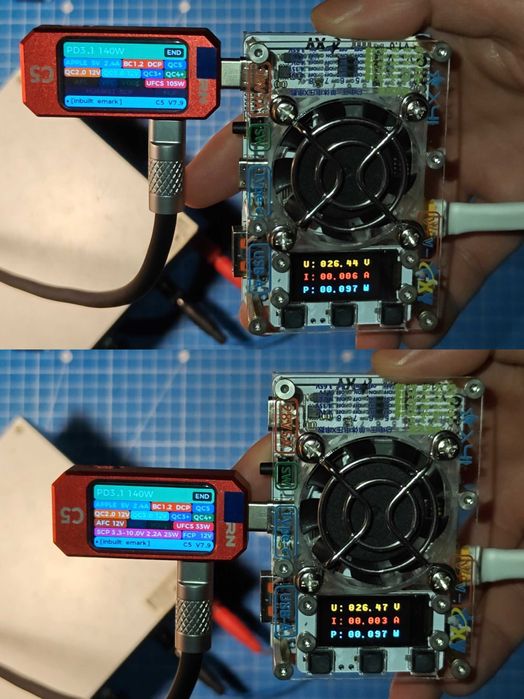

#5. - полукорпус - 140W+140W - Фото 3, 4, 5 - 2050
- Вход XT30, радиатор + вентилятор, дисплей (Вольт / ампер / ваттметр / замер емкости)
#6. - в корпусе - 140W+140W - Фото 5, 6 - 2850
- Вход XT60, радиатор (алюминиевый корпус) + вентилятор, дисплей
(Вольт / ампер / ваттметр / замер емкости)

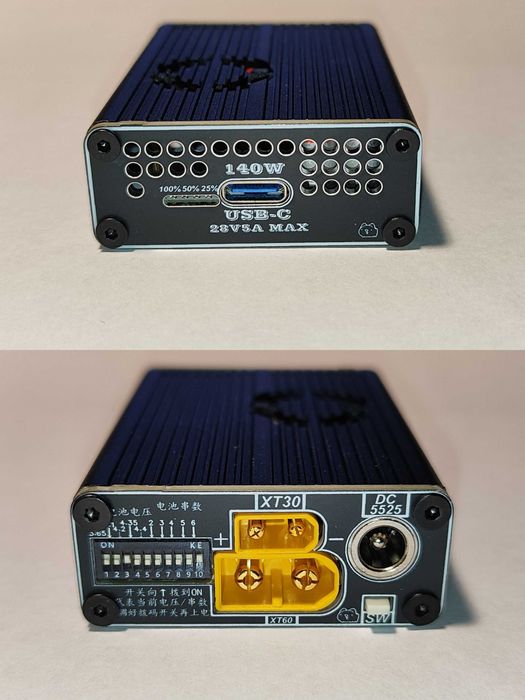

#1

Модуль зарядного/разрядного устройства для аккумуляторов 2-6S мощностью 140 Вт, с вентилятором охлаждения,
двунаправленный повышающе-понижающий преобразователь для литий-железо-фосфатных/литий-ионных аккумуляторов — поддержка PD3.1/QC4+/DRP.

Основные функции
Двунаправленная зарядка мощностью 140 Вт :
зарядка и разрядка до 28 В/5 А (макс. 140 Вт)
6S: 140 Вт | 4S: 100 Вт (20 В/5 А)

Активное охлаждение :
Встроенный высокоэффективный вентилятор обеспечивает работу при температуре 50C при мощности 140 Вт (при температуре окружающей среды 30C).

Промышленные интерфейсы:
XT30 (вход/выход) + XT60 (выход) + DC5525 (гнездо типа "бочка")

Расширенная защита:
защита от перенапряжения TVS на всех портах | защита от перегрева | защита от короткого замыкания

Интеллектуальная конфигурация
Управление с помощью DIP-переключателей :
установка количества последовательно соединенных батарей (2S 3S 4S 5S 6S) и напряжения элементов питания:
4,4 В/4,35 В/4,2 В (Li-ion) | 3,65 В/3,6 В (LiFePO4)

Сверхнизкий уровень пульсаций:
≤100 мВ (пиковое значение) при полной нагрузке (140 Вт)

Поддерживаемые протоколы
Порт Type-C
PD3.1 (28 В) / PPS (3-21 В/3 А) / QC4.0+/QC3.0/QC2.0
Все порты
FCP / AFC / SCP / DRP Try.SRC

Акустический шум
35 дБА (вентилятор мощностью 140 Вт)
Автомобильное приложение
Входное напряжение 12 В - выходная мощность 100 Вт

Для лучшего охлаждения в корпус рек. добавить термопракладку 4мм

#2

Параметры:
Входное напряжение: 5–20В постоянного тока (тип подъемного напряжения) -
Максимальная мощность зарядки и разрядки 100 Вт
Поддержка литиевых аккумуляторов (Li-ion) 2–6S
Поддержка литий-железо-фосфатных (Lifepo4) аккумуляторов 2–7S
Потребляемая мощность в режиме ожидания: 80 мкА

Переключение:
2s - все переключатели выключены
3s - включен первый
4s - включен второй
5s - включен третий
6s - включен четвертый
7s - включен пятый - только(Lifepo4)

Порт TYPE-C: двунаправленный порт ввода и вывода
USB: с интерфейсом вывода протокола
Цифровой дисплей для отображения кулонометра, начало недопустимо, калибровка должна быть разряжена, чтобы аккумулятор не разрядился, а затем полностью заряжен, чтобы аккумулятор не мог быть перезаряжен, калибровка завершается один раз.

Поддерживаемые протоколы:
UFCS, VOOC, WARP, APPLE 2.4, AFC 9V/12V, PD2.0/3.0/3.1
PPS, FCP, QC2.0/3.0/3.0+, SCP и другие.

Модуль горячий - Рекомендуется добавить термопрокладки, для охлаждение на корпус!

#3

Плата управления портативным зарядным устройством PD3.1 мощностью 140 Вт с протоколом интеллектуальной зарядки.
Двунаправленная зарядка мощностью 140 Вт
Поддержка нескольких типов аккумуляторов: Li-ion (NMC)/LiFePO4
Протокол PD3.1 + PPS + QC4+

Технические характеристики:
Регулировка напряжения литий-ионных аккумуляторов 2-6S осуществляется с помощью DIP-переключателя.

Варианты напряжения зарядки
3,65 В/4,1 В/4,2 В/4,35 В/4,4 В Отрегулируйте тумблер

Максимальная непрерывная мощность
140 Вт (28 В при 5 А) через кабель PD3.1 E-mark

Мощность, поддерживаемая системой: 140 Вт (по умолчанию)
100 Вт 65 Вт 60 Вт 45 Вт 30 Вт, сопротивление необходимо изменить

Поддержка протокола
PD3.1/PPS/QC4+/FCP/AFC/SCP/DRP Try.SRC

Интерфейс:
Поддерживает разъем гнездо XT60, XT30, DC - через контактные площадки на печатной плате

Технология индукторов
Плоский медный провод (номинальный ток 35 А)

2S-3S
65 Вт (20 В при 3,25 А)
4S
100 Вт (20 В при 5 А)
5S-6S
140 Вт (28 В при 5 А)

Интеллектуальное управление зарядкой:
Автоматическое определение химического состава — интеллектуальное определение
Li-ion/LiFePO4 аккумуляторов
Динамический терморегулирование — автоматическое снижение мощности при температуре выше 75C
Защита от обратной полярности — искробезопасная схема.

Функции безопасности:
Защита от перегрева (OTP)
Защита от короткого замыкания (SCP)
Защита от перенапряжения (OVP)
Блокировка при пониженном напряжении (UVLO)

Сборка:
1. 6S — переключатель 6S.
2. 5S — переключатель 5S.
3. 4S — переключатель 4S.
4. 3S — переключатель 3S.
5. 2S — переключатель 2S.

Напряжения:
1. Напряжение переключатель 4,4 В.
2. Напряжение переключатель 4,35 В.
3. Напряжение переключатель 4,2 В.
4. Напряжение переключатель 4,1 В.
5. Напряжение переключатель 3,65 В

Рекомендуется с низу платы добавить радиатор!

#4

Особенности:
1. Поддержка быстрой двусторонней зарядки мощностью 140 Вт.
2. Совместимость с литиевыми батареями 2-6S, подходит для различных конфигураций батарей.
3. Высокоэффективная схема повышения напряжения, обеспечивающая стабильный выходной сигнал, адаптирующаяся к потребностям различного оборудования.
4. Встроенная функция автоматического контроля температуры, регулировка температуры в реальном времени, обеспечивающая безопасную и эффективную работу.
5. Оптимизированная конструкция схемы, снижающая энергопотребление, повышающая эффективность преобразования и уменьшающая тепловыделение.

Параметры:
Интегрированные протоколы быстрой зарядки
FCP на входе и выходе;
AFC на входе/выходе;
SCP на входе/выходе;
DRP Try.SRC, протокол быстрой зарядки PD3.1 на входе/выходе;
QC2.0/QC3.0/QC3.0+ на выходе;
Поддержка блочного напряжения 5 В, 9 В, 12 В, 15 В, 20 В, 28 В;
Максимальная поддерживаемая мощность 28 В 5 А, 140 Вт;
Поддержка литий-железо-фосфатных, литий-тройных, полимерных и других батарей.

Инструкция по использованию:
1. Сначала поверните переключатель (и поверните вправо).
2. Затем подключите батарею (батарея рассчитана только на 2-6S, переворачивать нельзя).
3. Подключите зарядное устройство к порту TYPE-C для активации (используйте стандартное зарядное устройство, обратите внимание, что зарядные устройства для телефонов крупных брендов, редко использующие быструю зарядку, могут быть модифицированы заводом-изготовителем и не соответствовать стандартному протоколу зарядки, такой тип зарядки подходит только для оригинального зарядного устройства телефона).
4. Для разрядки телефона сначала подключите зарядное устройство, а затем коротко нажмите кнопку.
5. Если вам необходима высокая точность индикации заряда, убедитесь, что напряжение, емкость и внутреннее сопротивление вашей батареи достаточно стабильны, особенно внутреннее сопротивление должно быть менее 15 мОм, и убедитесь, что подключенные к ней провода пропускают ток более 15 А, и эти условия выполняются после нескольких циклов зарядки и разрядки, после чего индикация заряда будет выполнена автоматически.

Сборка:
1. 6S — переключатель 6S.
2. 5S — переключатель 5S.
3. 4S — переключатель 4S.
4. 3S — переключатель 3S.
5. 2S — два переключателя, соответствующие 3S и 4S.

Напряжения:
1. Напряжение переключатель 4,4 В.
2. Напряжение переключатель 4,35 В.
3. Напряжение переключатель 4,2 В.
4. Напряжение переключатель 4,1 В.
5. Напряжение 3,65 В, переключатели 4,1 В и 4,2 В.

В чём причина постоянного мигания индикатора?
1. Постоянное мигание индикатора указывает на сообщение об ошибке.
2. Возможно, переключатель установлен неправильно или напряжение не соответствует норме, в результате чего главный контроллер распознаёт перенапряжение или пониженное напряжение и т. д., поэтому индикатор мигает.
3. Возможно, выходное напряжение подключенного зарядного устройства слишком высокое или слишком низкое, отклонение напряжения на быстрозарядном устройстве слишком велико или пульсации слишком велики, в результате чего плата не может работать должным образом, поэтому индикатор постоянно мигает.

Рекомендуется добавить радиатор на мосффеты, сверху или общий большой снизу, по необходимости подключить вентилятор!
