Характеристики :
Виробник
SMT
Країна виробник Китай
Одиниці виміру частоти МГц
Кількість аналогових каналів 2
Стан Новий
Загальні
Вага 0.577 кг
Напруга 260 В
Живлення Мережа 220В
Діапазон вихідних частот
Максимальний діапазон вихідних частот 24 мгц
Двоканальний цифровий генератор сигналів довільної форми DDS FeelTech FY3200S
Двоканальний цифровий генератор сигналу DDS Feel Tech FY3200S - це багатофункціональний генератор який володіє великою точністю і продуктивністю. Генератор FY3200S має встановлені форми сигналів: синус, трикутник, меандр, пила, імпульс, мультітон, кардіо, трапеція, розподіл Гаусса, Лоренца, шум, амплітудна модуляція. Реалізована функція хитається частоти в режимах лінійної і логарифмічною розгорток. Це пристрій просто необхідно, як тестовий інструмент в електро лабораторії, людям які які займаються електронікою.

Цей прилад сумісний з:

Інтегрованими схемами FPGA
мікропроцесором MCU
Завдяки вбудованому процесору SMT прилад має довгий термін служби.

А завдяки незалежному двоканальному сигналу DDS і рівню TTL є можливість генерування сигнали імпульсної хвилі, синусоїдальної хвилі, трикутної хвилі, квадратної хвилі, зубцевідная хвиля, а також білого шуму. Тобто даний прилад дає масу переваг при генерації сигналу, сканування сигналів і так далі.

Канали CH1 і CH2 абсолютно симетричні. Причому параметри встановлюються на кожен канал окремо.

Даним прилад дає можливість управління з ПК, за допомогою інтерфейсу USB, а не тільки з лицьової панелі.

Управління інтуїтивно зрозуміле.

На передній панелі знаходяться:

2-х рядковий РК індикатор;
3 світлодіода, що вказують на статуси виходів;
Кнопки управління;
енкодер;
вхідний роз'єм
Роз'єми виходів.
На задній панелі знаходяться:

Гніздо підключення адаптера 5В;
Гніздо підключення USB кабелю для зв'язку з комп'ютером;
Роз'єм підключення перехідника для TTL входу / виходу;
Вимикач живлення.


Характеристика:

Бренд: FeelTech
Максимальна частота: 24 МГц (в залежності від форми сигналу)
Частота дискретизації: 250 Мвиб / сек
Дозвіл по вертикалі: 12 біт
Каналів: 2
Стандартні форми сигналів: 15 шт. включаючи синус, меандр, пилкоподібний, трикутний, шумовий і ін.
Вихідний опір: 50 Ом
Частотні характеристики:
Синусоїда: 0Гц ... 24МГц
Прямокутник: 0Гц ... 6МГц
Трикутник: 0Гц ... 6МГц
Решта стандартні: 0Гц ... 6МГц
Дозвіл: 10 мГц

Амплітудні характеристики:

Діапазон амплітуди вихідного сигналу: 10мВп-п ... 20Вп-п
Зсув нуля: ± 10В
Частотомір: 1 Гц ~ 100 МГц при вхідній напрузі 1вп-п ~ 20Вп-п
Дисплей: LCD1602
Харчування: 85-260В AC
Розміри: 19 см х 18 см х 7 см
Вага: 577 грам

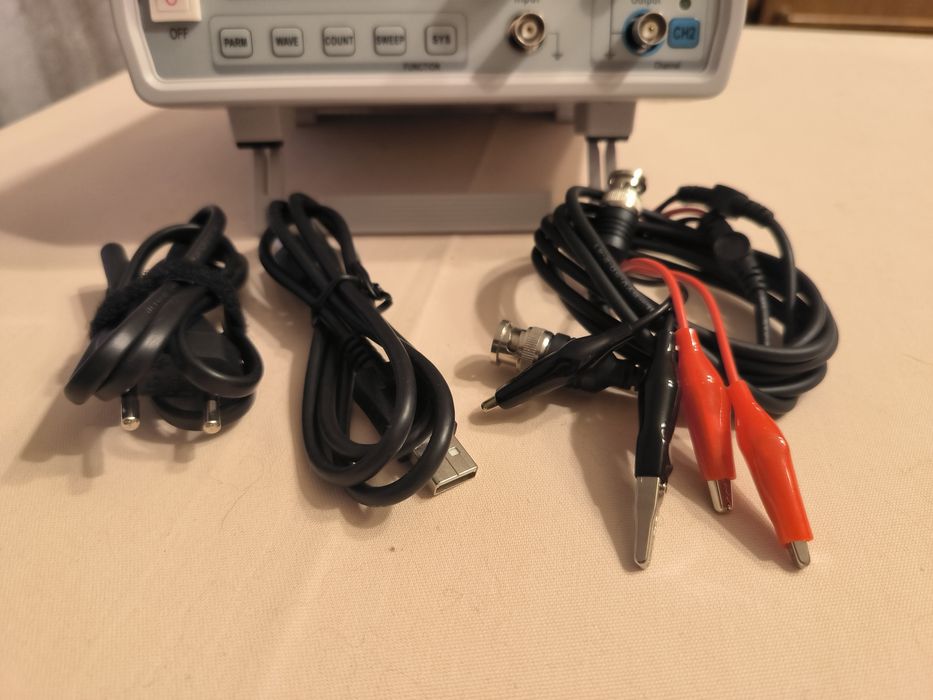

Комплект поставки:

Двохканальний цифровий генератор сигналу DDS FeelTech - 1 шт.
Кабель USB Am-Bm – 1 шт
Два кабелі BNC-крокодили - 1 шт.
Мережевий кабель живлення - 1шт
