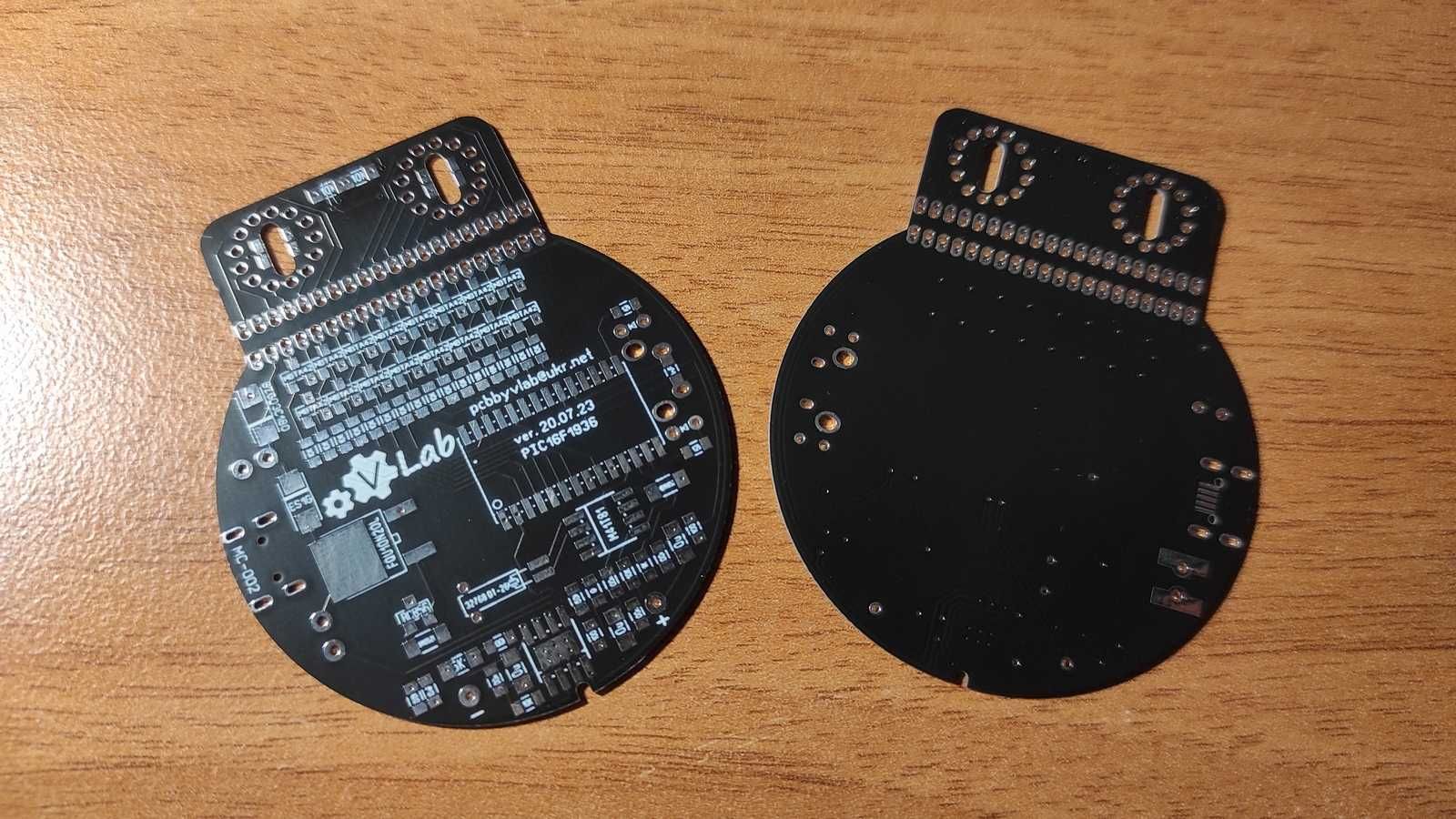

Для досвідчених радіоаматорів пропоную плату для годинника на газорозрядних лампах ИН-16 від LabKit..
Дизайн плати власноруч оновлювався декілька разів і тепер вона має набагато кращий вигляд.
Продаю тільки плату, без компонентів/ламп.
Ціна вказана за одну друковану плату для САМОСТІЙНОГО збирання годинника.

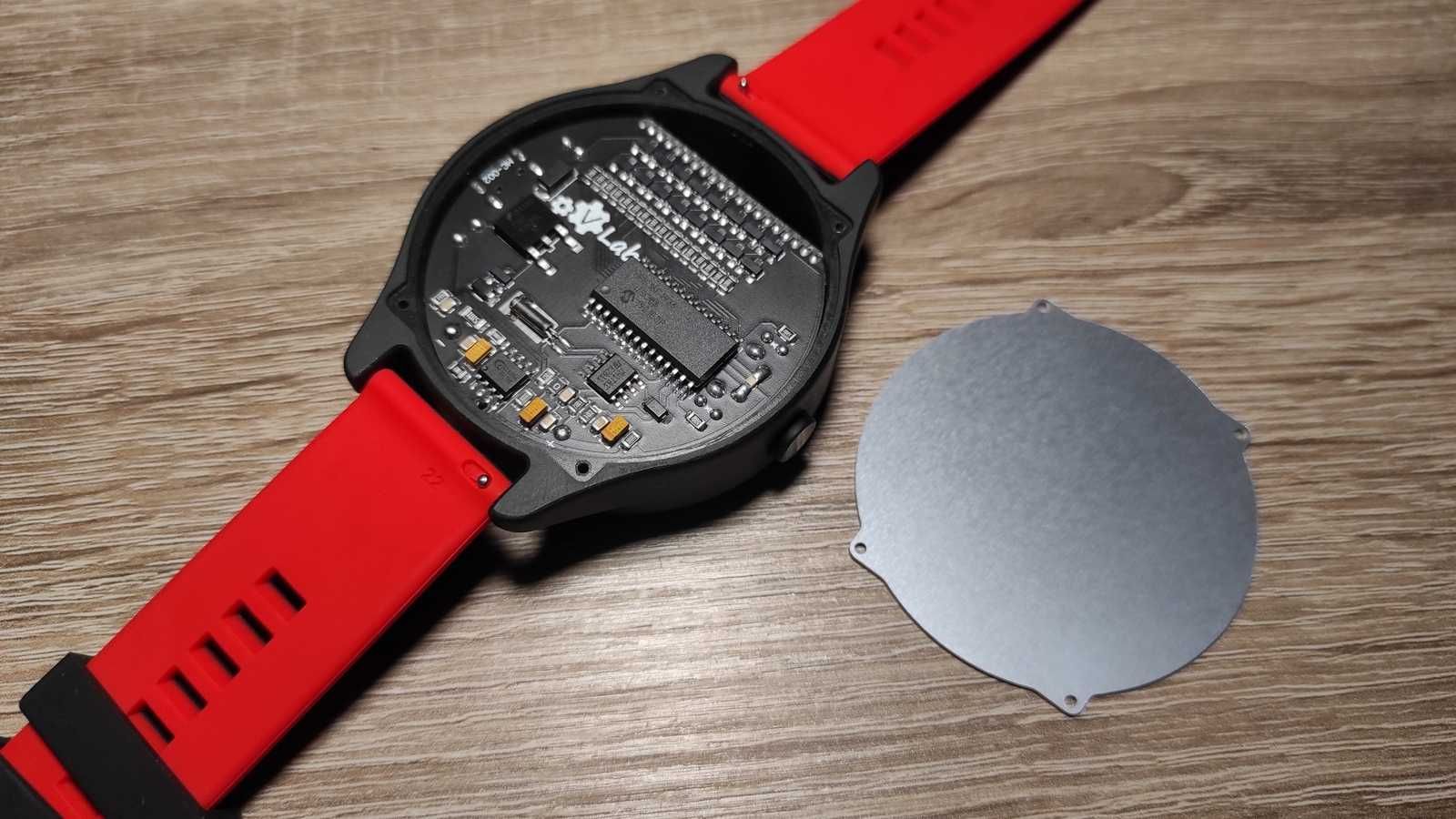

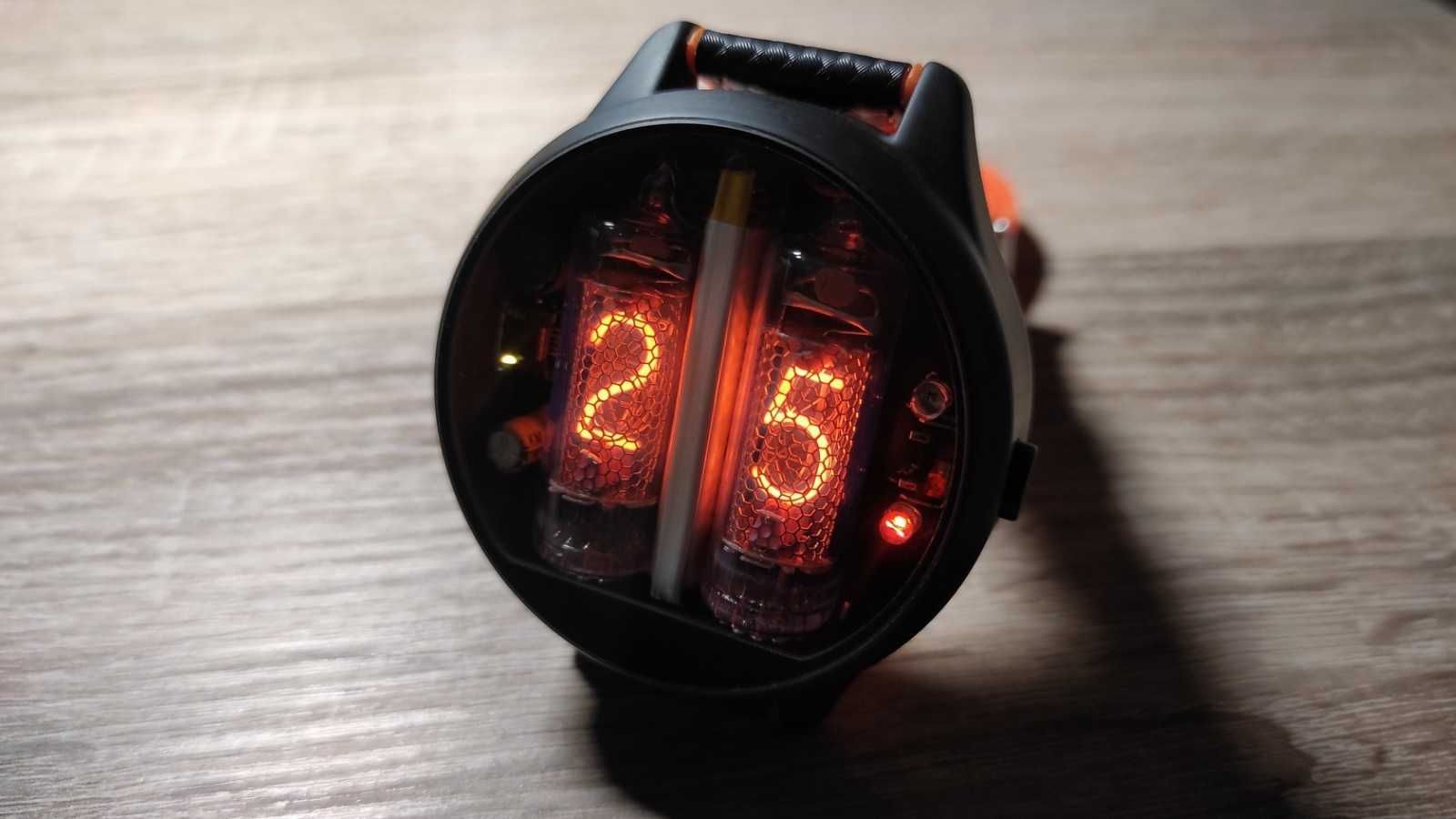

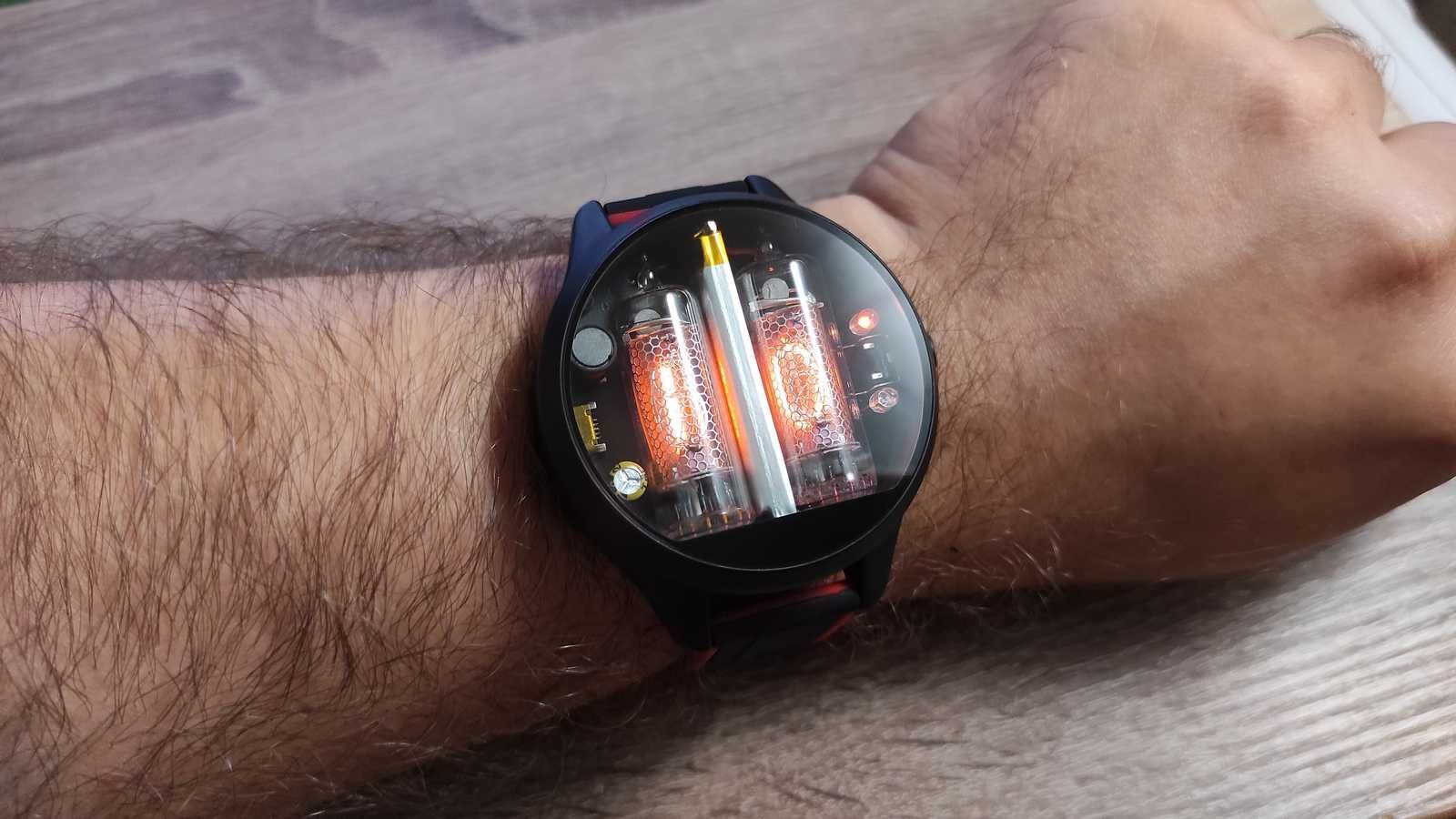

Фото зібраного годинника для загального уявлення про те, що у вас може вийти.

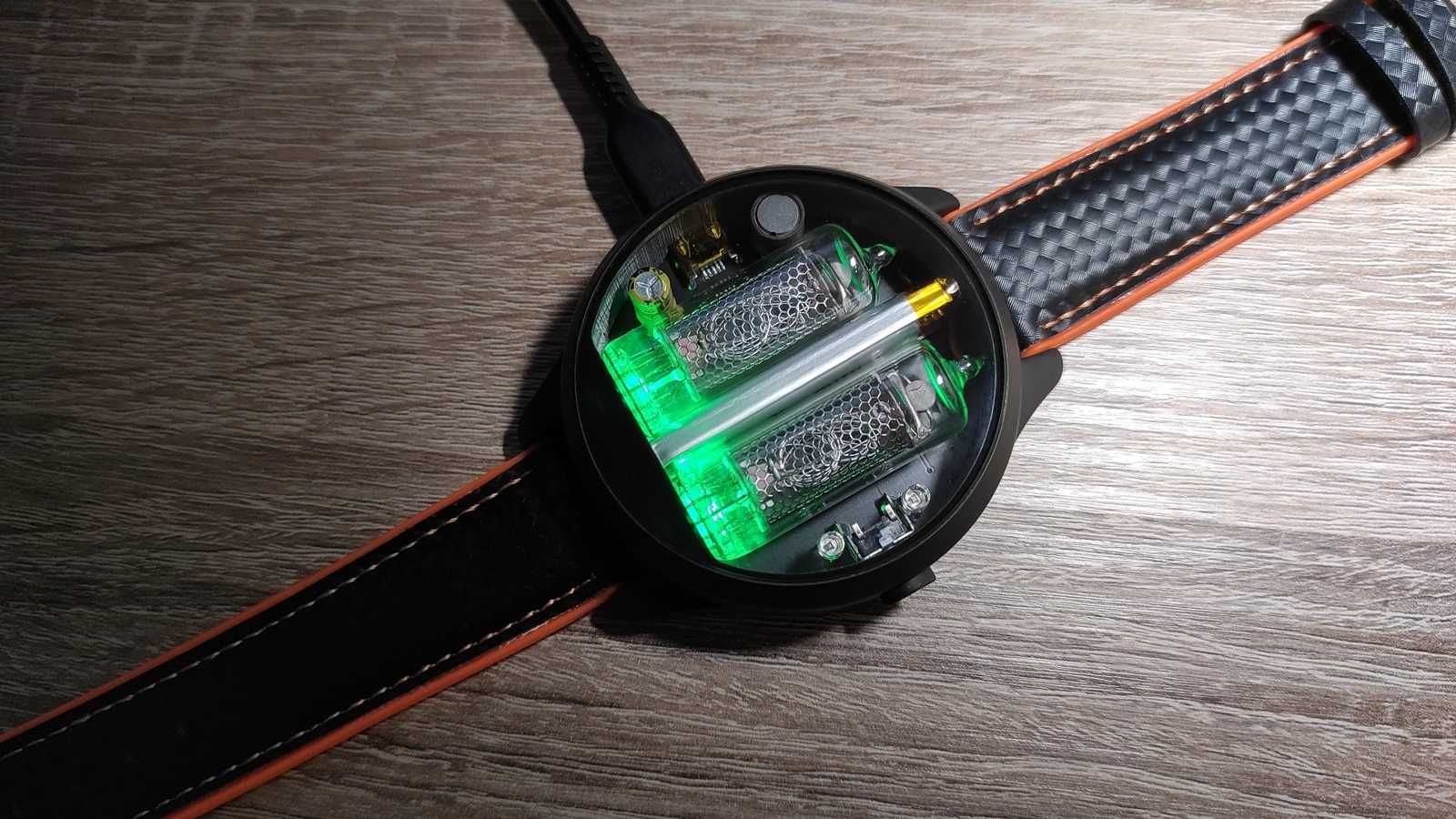

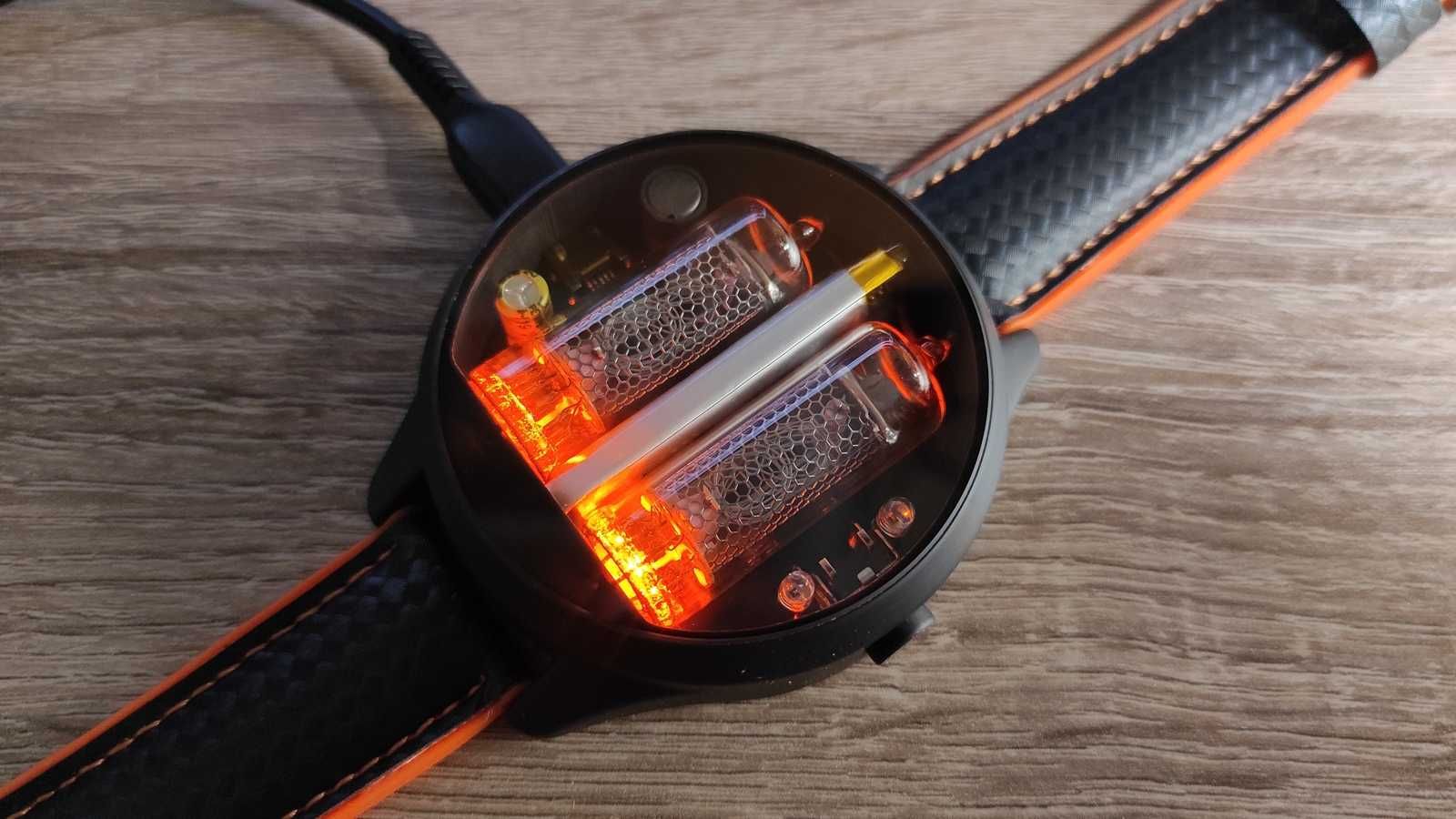

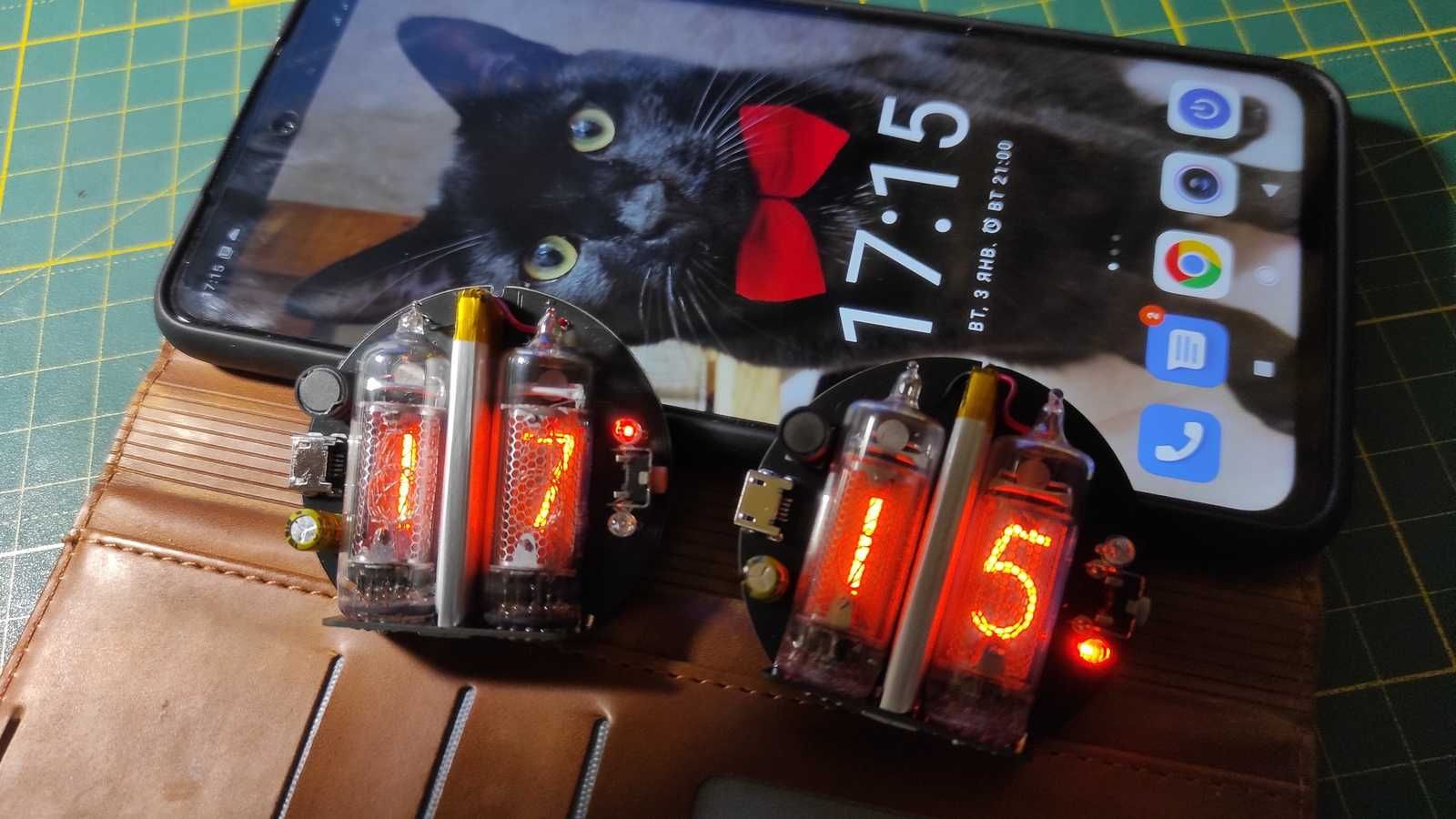

Проєкт багаторазово доопрацьовувався до ідеального стану, і тепер має SMD-світлодіоди для індикації початку та завершення режиму зарядки (див. фото #7,8), конденсатори 10 мкФ замінено на SMD і перенесено на зворотню сторону, додано 100 нФ для захисту від ВЧ перешкод, а також діод, що усуває проблему живлення мікросхеми M41T81. Додано стабілітрон, що усуває проблему виходу з ладу MOSFET FQD10N20. Отвори для пайки кнопки овальні, що дає можливість трохи регулювати її положення на платі. Відстань між лампами дозволяє встановити акумулятор завтовшки до 6 мм, довжиною 40 мм та висотою 10...12 мм.

Такий варіант плати можна придбати лише тут.

У наявності є дві версії плати:

- з USB-роз'ємом, який, до речі, розташований під кутом 90 градусів і знаходиться зі сторони ламп, що дуже зручно для проєктування корпусу;

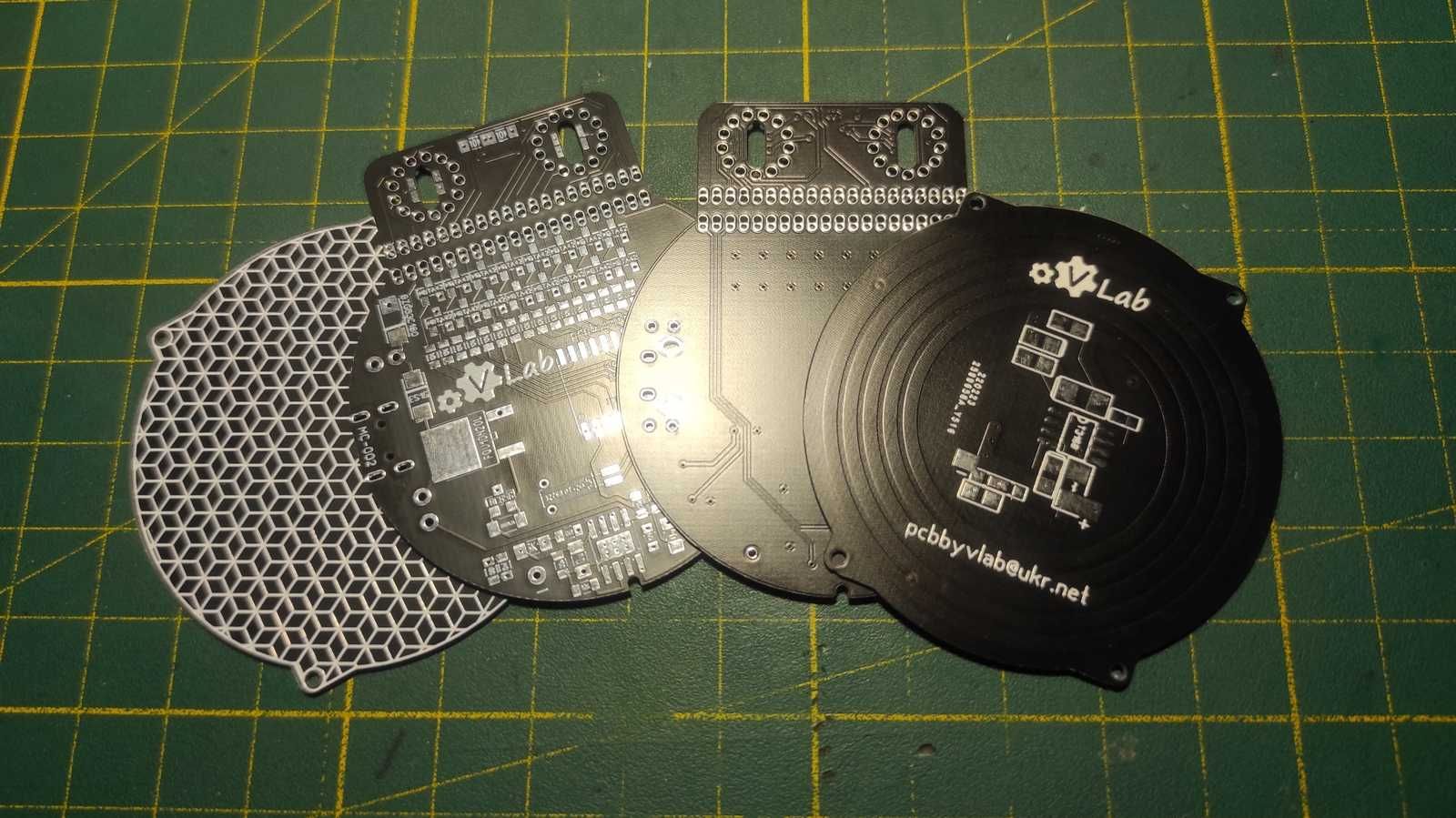

- без USB, під бездротову зарядку. Даю задню кришку для розпайки компонентів зарядки, а сам модуль потрібно купити на AliExpress, посилання надам.

Також можу прошити ваш мікроконтролер, якщо у вас немає програматора. В цьому випадку можна замовити доставку компонентів одразу на мене, а потім все разом з платами відправлю до вас.
На всі питання відповідаю в режимі переписки, пишіть у приватні повідомлення ваш номер телефону вайбер/телеграм, постараюсь відповісти якнайшвидше.

Список комплектуючих надам, він відрізняється від початкового.
