Leadshine DM2282 - высоковольтный шаговый драйвер на основе технологии цифрового DIP-регулирования от всемирно известного бренда Leadshine, который применяется для управления двухфазными 4, 6, 8-ми проводными шаговыми двигателями с фланцем от NEMA 34 (86 мм) до NEMA 51 (130 мм).

Устройство имеет 16 режимов деления шага с максимальным показателем 25 600 шагов на оборот (с помощью DIP-переключателей). Микрошаг позволяет работать двигателю с высокой плавностью, меньшей вибрацией и низким уровнем шума. Настройка рабочего выходного тока осуществляется при помощи DIP-переключателей в диапазоне от 2.2 А до 8.2 А (пиковые показатели), что удовлетворяет требования большинства двигателей на рынке. Также возможная программная настройка драйвера через приложение ProTuner китайской версии (пример параметров: выходной ток в диапазоне от 0.5 А до 8.2 А, микрошаг до 1/256). Соединение с компьютером происходит через порт драйвера RS232.

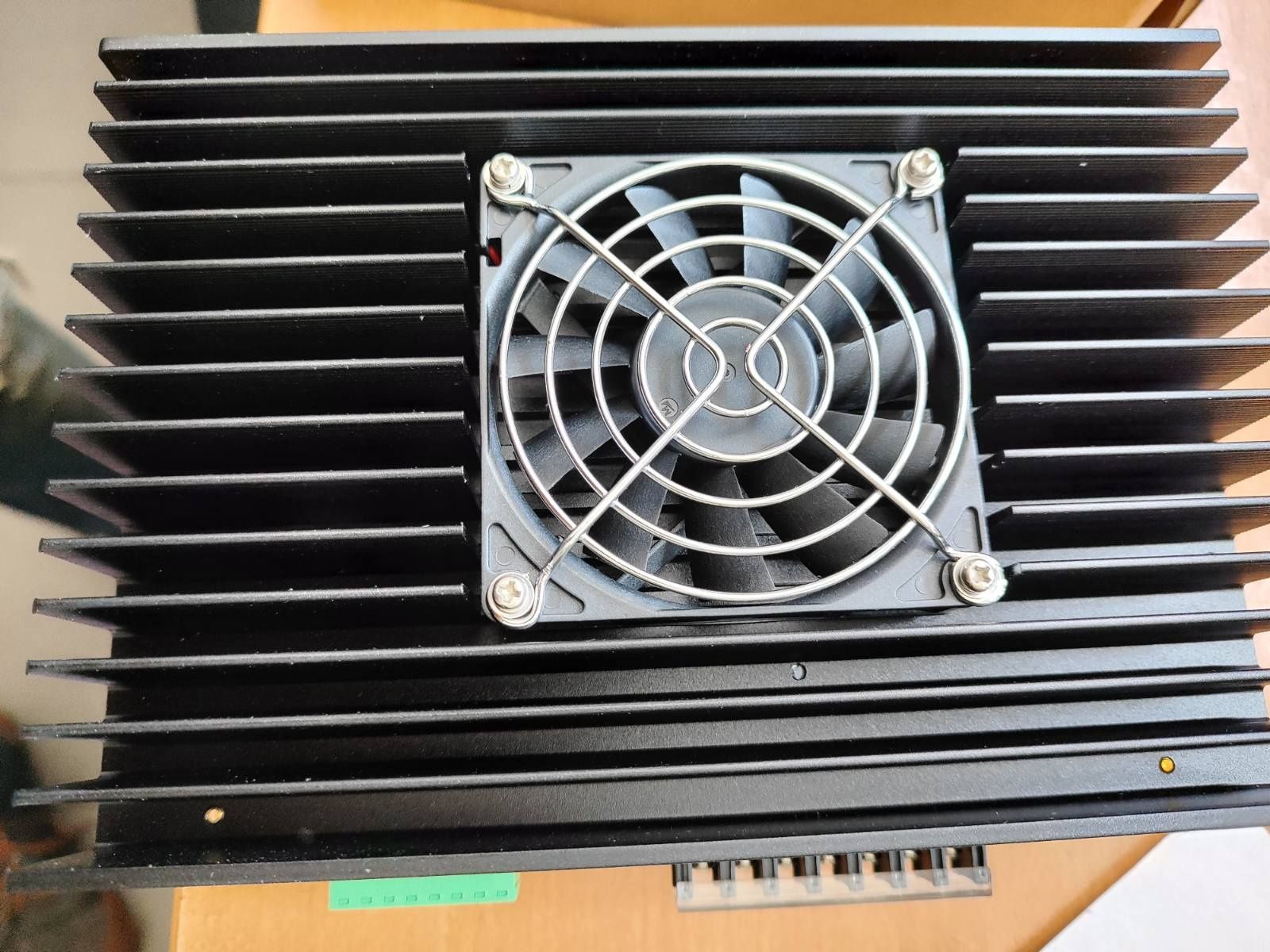

Драйвер имеет встроенную функцию автоматического уменьшения силы тока в состоянии покоя. DM2282 имеет защиты от перенапряжения, пониженного напряжения и короткого замыкания. Отвод тепла от внутренних компонентов драйвера осуществляется за счет радиатора и вентилятора.

Особенности:

Высокое качество изделия

Высокая стабильность работы

Цифровая технология DIP

Оптически изолированный вход дифференциального сигнала

Обеспечение высокой плавности хода двигателя

Обеспечение низких показателей вибрации, шума и нагрева двигателя

Функция автоматического уменьшения силы тока в состоянии покоя

16 режимов деления шага (до 1/256)

8 режимов выбора рабочего выходного тока

Настройка драйвера через программное обеспечение ProTuner (китайская версия)

Защита от перенапряжения, пониженного напряжения и короткого замыкания


Технические характеристики:

Производитель: Leadshine Technology

Модель: DM2282

Тип: цифровой

Тип соответствующего двигателя: 2-х фазный ШД с фланцем от NEMA 34 (86 мм) до NEMA 51 (130 мм)

Диапазон выходного тока (настройка DIP-переключателями): 2.2-8.2 А (пиковые значения); 1.6-5.9 А (номинальные значения);

Электропитание: ~220 В, 1 фаза, 50/60 Гц

Входной ток управляющего сигнала: 7-20 мА

Частота шага импульса: 0-200 кГц

Сопротивление изоляции: ≥500 МОм

Микрошаг (настройка DIP-переключателями): 16 режимов (400 шаг/оборот - 25 600 шаг/оборот)

Управление: STEP/DIR (CW/CCW при настройке через ПК)

Охлаждение: активное (вентилятор)

Габаритные размеры: 200х145х83 мм

Рабочая температура окружающей среды: 0...+50 °C

Влажность окружающей среды: 40...90 %

Температура хранения: -20...+65 °C

Рабочая температура драйвера: ≤60 °C
