Модуль мощного драйвера шагового двигателя TB6600 4А на базе новой версии микросхемы TB67S109AFTG?, спроектированой для создания профессиональных и любительских систем ЧПУ на мощных шаговых двигателях. Драйвер является продолжением популярного драйвера TB6600.

Использование ШИМ модуляции и интеллектуального управления током обмоток двигателя позволяет подключить шаговые двигатели широкого диапазона напряжения питания и тока - микросхема ограничит максимальный ток обмоток двигателя на установленном уровне. Например: можно использовать шаговый двигатель с рабочим напряжением 5 В. при питании силовой части более 40 В для этого достаточно установить переключателями ограничение тока обмоток двигателя в соответствии с его паспортными данными.

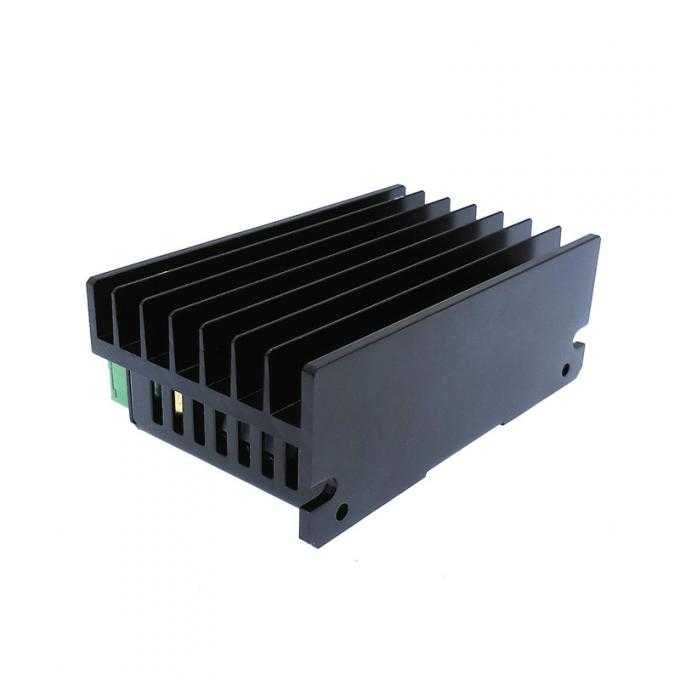

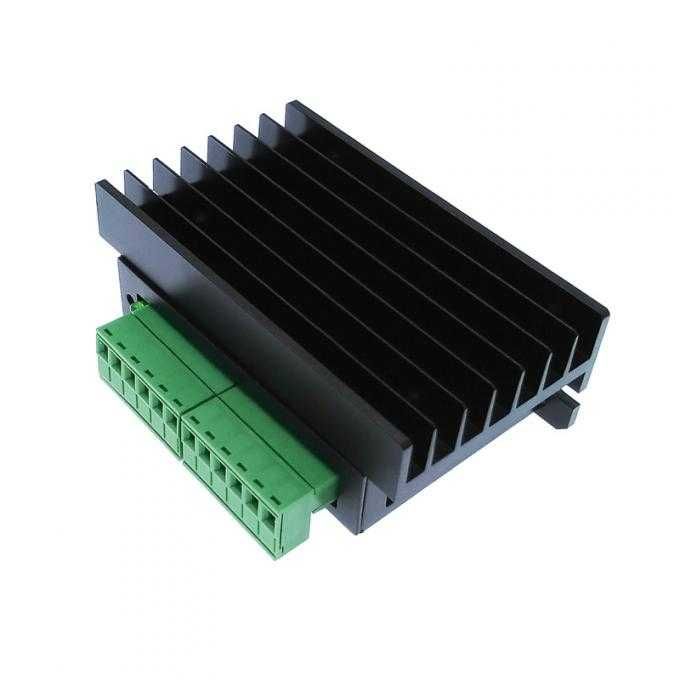

Для отвода тепла от микросхемы драйвера использован массивный радиатор с возможностью применения принудительного обдува вентилатором в случае тяжелого температурного режима работы драйвера.

Характеристики:

Напряжение питания схемы управления: 4.75-5.25 В.
Напряжение питания силовой части: 9-42 В.
Максимальный ток обмоток двигателя: 4 А (в течение 100 мс)
Номинальный длительный ток: 2 А (рекомендован принудительный обдув радиатора)
Максимальная частота ШИМ: 100кГц.

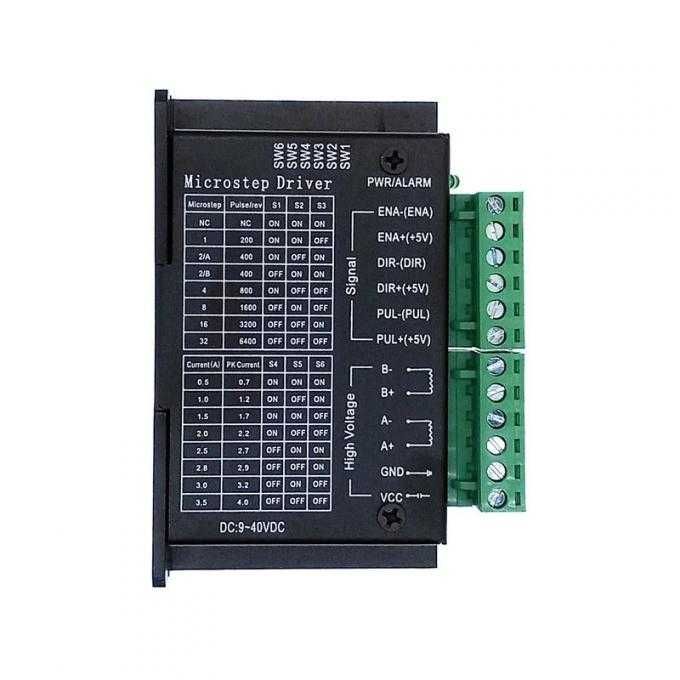

Делители микрошага: 1, 1/2, 1/4, 1/8, 1/16, 1/32.
Размеры: 96мм х 80мм х 28мм
Максимальный ток ограничен максимальным током микросхемы драйвера, температурой окружающей среды, напряжением питания и режимом работы двигателя.
