Продам плату до павербанка швидка зарядка до 100Вт
3шт. - 5s
15шт. Універсальні від 3s-5s зліва на фото

Опис
Потужний контроллер плата зарядки повербанку Fast Charge 5A 100W QC4.0 QC3.0 LED Dual USB
Материнська плата має 5 портів USB.
Type-C, Lightning, MicroUSB, Type-A1, Type-A2.
Крім того, порт (округлий) постійного струму може лише заряджати, але не розряджати, вводити 5-12В.
Lightning підтримує вхід швидкої зарядки PD2.0.
Type-C підтримує вхід швидкої зарядки AFC FCP SCP VOOC PD3.0 PD2.0. Підтримка швидкого заряджання PPS PD3.0 PD2.0 FCP QC3+ QC3.0 QC2.0 SCP. Type-A1 Type-A2 підтримує вихід швидкої зарядки Apple AFC FCP VOOC QC3+ QC3.0 QC2.0 SCP.
Type-C підтримує вхідну та вихідну двонаправлену швидку зарядку.
Вхід підтримує напругу 5В 9В 12В 15В 20В.
Вихід PPS підтримує 3,3 В-21 В 3 А.
Вихід PD3.0 PD2.0 підтримує 5V3A 9V3A 12V3A 15V3A 20V5A.
Вихід QC2.0 підтримує 5V3A 9V3A 12V3A.
QC3.0 підтримує вихідну напругу 5-12 В, 200 мВ/крок.
Вихід AFC підтримує 5V3A 9V2A 12V2A.
Вхід підтримує напругу 5В 9В 12В.
Вихід FCP підтримує 5V3A 9V2A 12V1.5A.
Вхід підтримує напругу 5В 9В 12В.
Вихід SCP підтримує 5V4.5A, 10V2.2A.
Вхід підтримує 5.5V3A.
Вихід VOOC підтримує 5V 4A.
Підтримка портів Type-A1 Type-A2 Type-C для зовнішньої розрядки одночасно.
Максимум 5В при 3А, використовуйте один порт для швидкої зарядки.

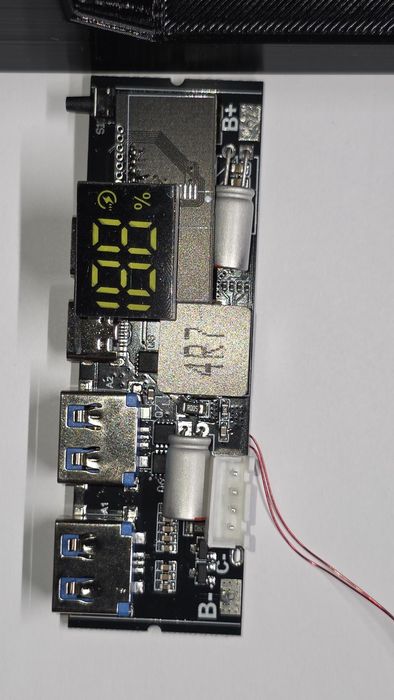

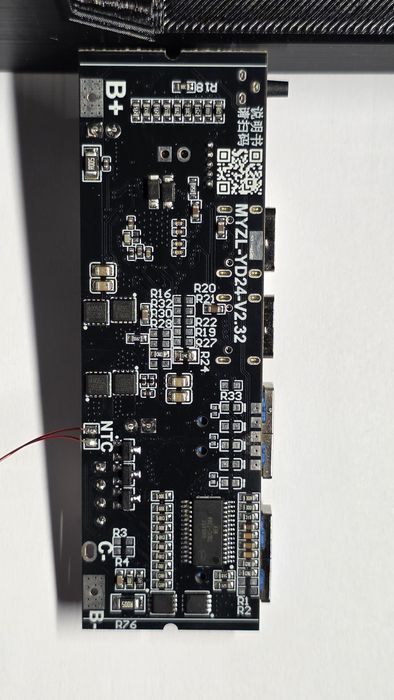

Плата (модуль) для збірки Power Bank 100 Вт
MYZL-YD24 / чіп SW6306

Двонаправлена швидка зарядка до 100 Вт.
Підтримує 2S-6S збірки Li-ion та LiFePO4.
LED-дисплей заряду у відсотках.

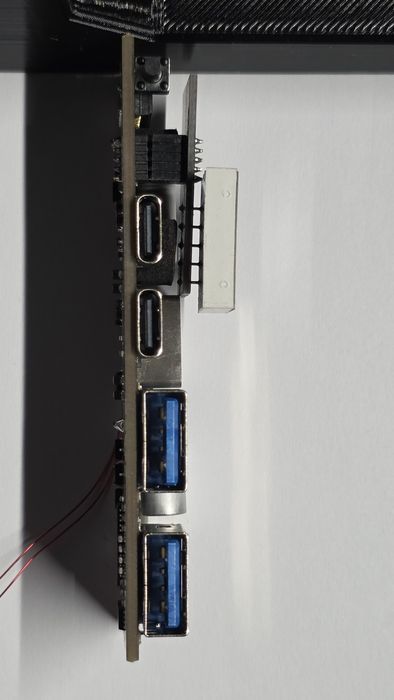

Порти: 2x Type-C, 2x USB-A.
Протоколи: PD3.0, QC3.0/4.0, AFC, FCP, SCP, VOOC.

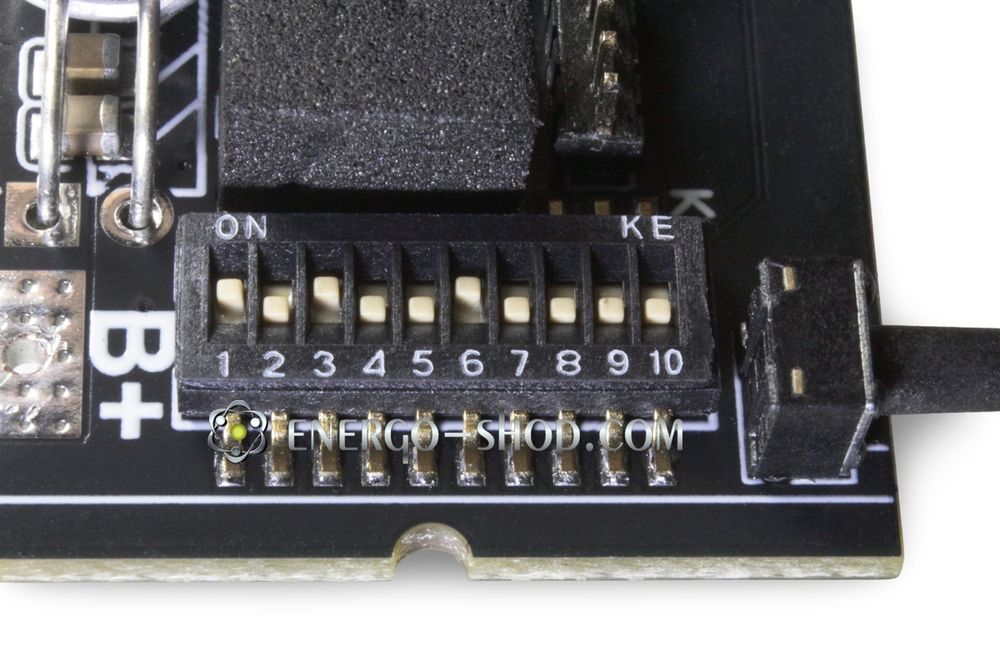

НАЛАШТУВАННЯ — 10 DIP-ПЕРЕМИКАЧІВ

Вихідна потужність:
1 — ON = 100 Вт
2 — ON = 65 Вт

Вхідна потужність:
3 — ON = 100 Вт
4 — ON = 65 Вт

Напруга банки:
5 — ON = 3.65 В (LiFePO4)
5 — OFF = 4.2 В (Li-ion)

Кількість банок (головна плата):
6 — ON = 5S
7 — ON = 4S
8 — ON = 3S
Для 2S — усі три (6, 7, 8) вимкнути

Кількість банок (захисна плата):
9 — ON = 3 банки
10 — ON = 4 банки
Для 5 банок — 9 і 10 вимкнути
УВАГА: 9 і 10 не вмикати одночасно!
Якщо зовнішня BMS не використовується — 9 і 10 ігнорувати,
на платі є вбудований захист.

ЗМІНА ПАРАМЕТРІВ РЕЗИСТОРАМИ

Інша вихідна потужність: 1 і 2 вимкнути, замінити R20
Інша вхідна потужність: 3 і 4 вимкнути, замінити R21
Інша напруга: 5 вимкнути, замінити R16
6S або 7S: 6, 7, 8 вимкнути, замінити R27

Ємність однієї банки — резистор R24
(за замовчуванням 10000 мАг):
5.6 кОм — 2000 мАг
6.0 кОм — 2500 мАг
8.4 кОм — 5000 мАг
13.7 кОм — 10000 мАг
24 кОм — 20000 мАг
Формула: R (кОм) = (33 x ємність + 110) / 32

Напруга банки — резистор R16:
NC або 20 кОм — 4.2 В
13 кОм — 4.4 В
9.1 кОм — 4.35 В
5.6 кОм — 3.65 В
3.0 кОм — 3.6 В

Для 100 Вт потрібна збірка від 3S-4S та радіатор на чіп.
Підключати тільки справні акумулятори.
