Предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний. Может также применяться для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы, а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20 000 Гц.

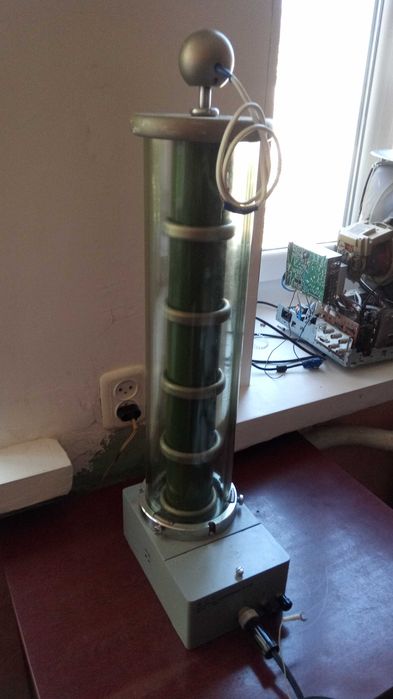

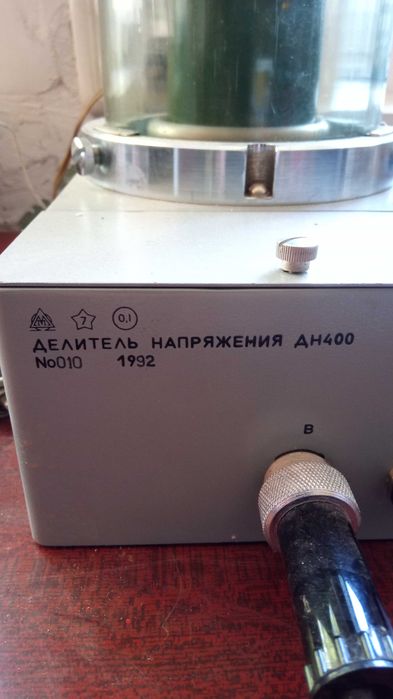

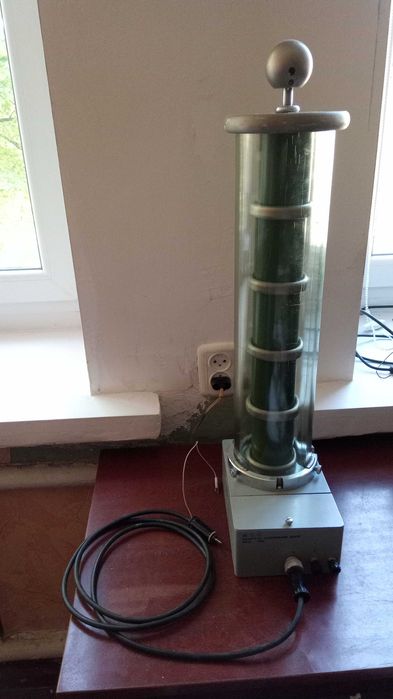

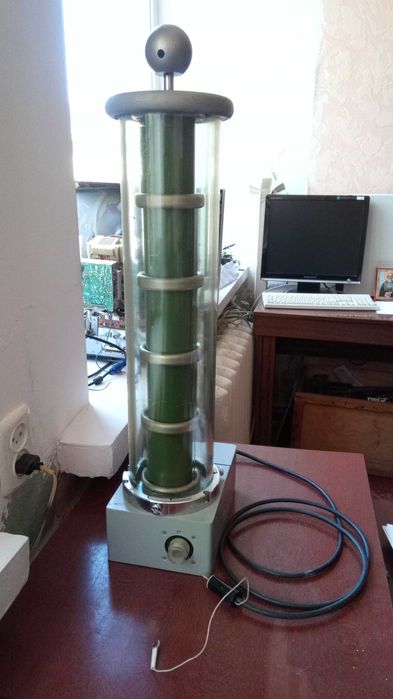

Делитель напряжения ДН400 собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединённых параллельно и шунтированных резисторами. Резистивно-емкостная сборка делителя помещена в диэлектрический корпус. В основании и в верхней крышке корпуса предусмотрены отверстия для охлаждения элементов делителя. В плече низкого напряжения установлен разрядник для защиты от перенапряжений. Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъёмами. Емкостно-омический делитель ДН400, с погрешностью измерений 1 %, может использоваться как с цифровым прибором ИПН-2Э, так и с другими измерительными средствами. Делитель ДН400 не имеет заполняющей среды, что обеспечивает простоту и легкость конструкций. Применение современных клеевых и защитных материалов, высокоточных резисторов и конденсаторов позволили получить высокую механическую и электрическую прочность, отсутствие частичных разрядов и стабильность характеристик делителя в широком диапазоне температур. При изменении частоты (в диапазоне от 45 Гц до 2,5 кГц) коэффициент деления делителя соответствует требованиям ГОСТ 13109-97. В диапазоне рабочих температур (+5..+40 С) дополнительная погрешность коэффициента деления Кдел не выходит за пределы основной погрешности.
Области применения делителя высокого напряжения ДН400:
Измерение высоких напряжений постоянного и переменного тока в лабораторных и полевых условиях при испытаниях электрооборудования;
Измерение и запись формы импульсных напряжений (дополнительная опция).
