Пропоную діагностичну карту для ноутбуків в слот DDR4.
Інший дизайн плати. Наступна версія прошивки.

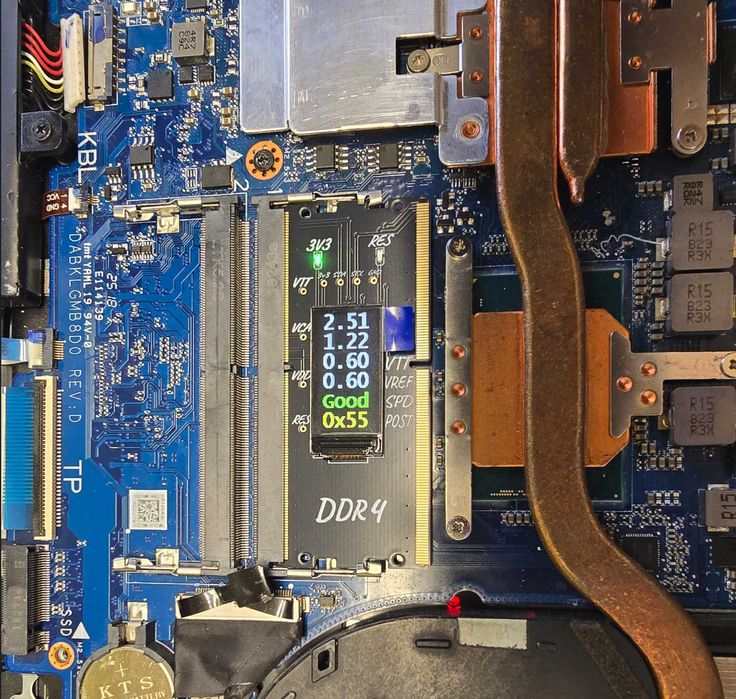

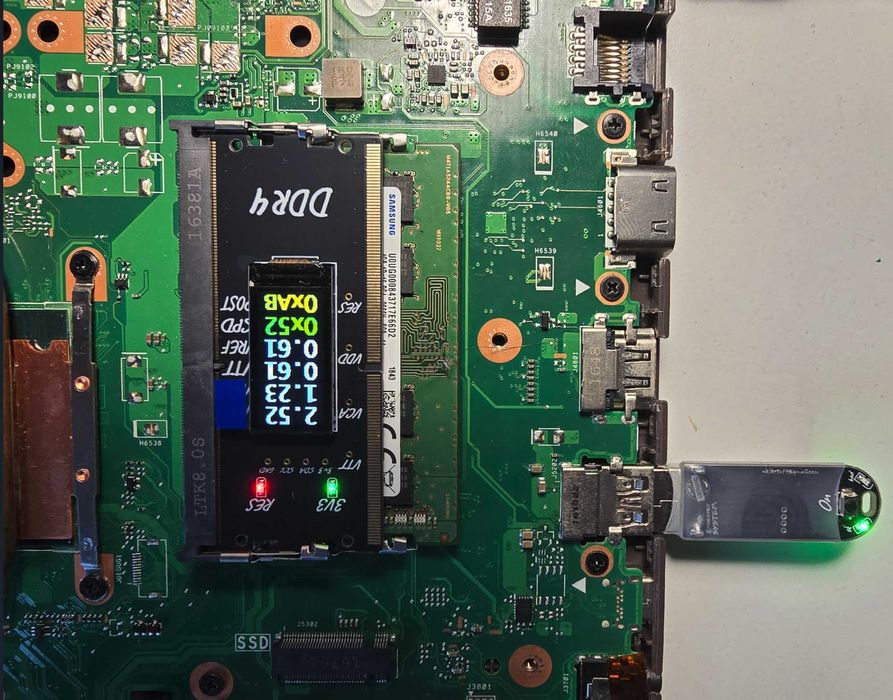

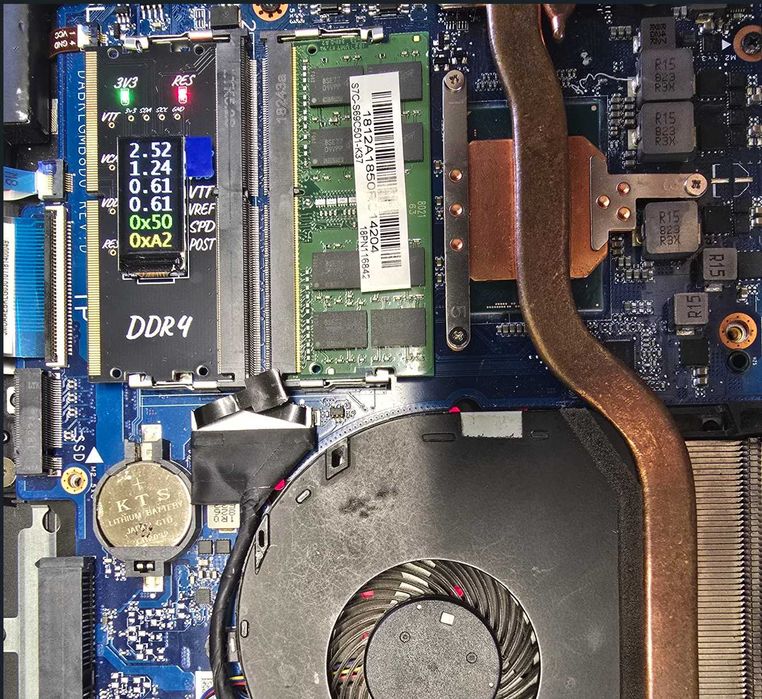

Тестер показує напруги потрібні для роботи оперативки VPP, VTT, VDD, VREFСА, а також живлення 3.3В, горить зелений світлодіод. Якщо якась з напруг не відповідає нормі, вона підсвічується червоним кольором.
Також показує сигнал DRAM RST# - горить червоний світлодіод, якщо Reset знятий.
Коректно відображає адресу мікросхеми SPD оперативної пам'яті.
Якщо пам'ять розпаяна на платі, показує чи є звернення по шині I2C надписом Good, а якщо немає звернення, тобто хаб чи процесор мовчит, то пише Wait.
На платах від ASUS показує пост коди.

Відео роботи дивіться на каналі youtu.be/MfokYfWo5UA
Також є огляд на каналі 2КОМПАК youtu.be/pOpB8Ljojxw?si=8DgNQB5HD1mu-iND
Схема, прошивка, плати все моє.
Проводив тести на різних платформах, також багато користувачів вже є задоволенними власниками данного девайсу.

Відправлю OLX доставкою.

Питання, побажання пишіть сюда, або є телеграм, вайбер.
