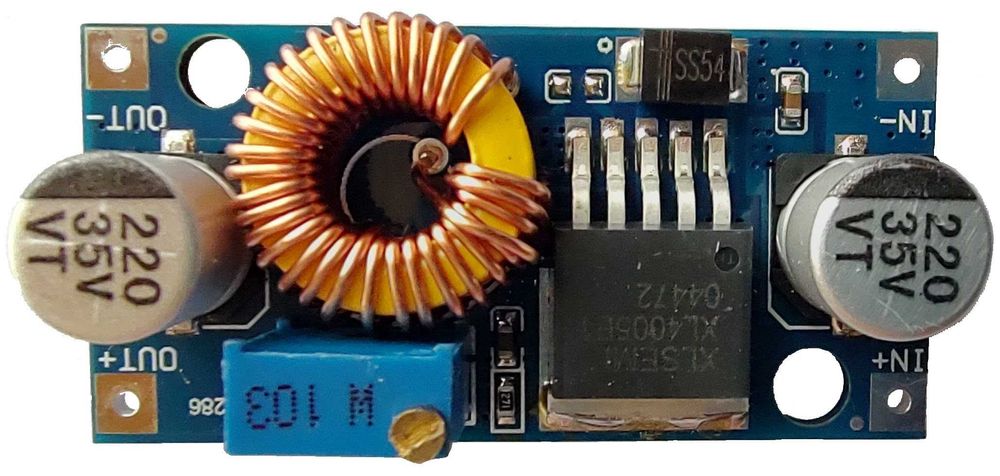

XL4005-5A-Modul - Регулируемый универсальный понижающий преобразователь, входное напряжение: 5 - 32 В, выходное напряжение: регулируемое 0.8 - 24 В, выходной ток: до 5A (при наличии охлаждения).

Понижающий импульсный регулируемый преобразователь напряжения, улучшенный аналог модуля LM2596.

Микросхема оснащена защитами:

- от перегрева (T > 125°C), ограничение по току (8А);
- от короткого замыкания на выходе устройства.

При питании нагрузки рабочим током более 3А необходимо установить радиатор сверху на микросхему или плату модуля на радиатор, соблюдая изоляцию токопроводящих частей от устанавливаемого теплоотвода.

Плата модуля имеет 4 вывода:

IN+ входное напряжение
IN- общий провод («земля») источника питания
OUT+ выходное напряжение
OUT- общий провод («земля») устройства

Выходное напряжение "по умолчанию из коробки" как правило составляет около 24 Вольт. Поэтому, если Вы используете низкое входное напряжение, то при первом включении может понадобиться сделать достаточно большое количество оборотов регулятора до начала регулировки. Например, при входном напряжении 12 вольт регулировка начинается после 6-7 оборотов резистора против часовой стрелки.

Обратите внимание на то, что модуль не обладает защитой от переполюсовки.
