Основна особливість цього імпульсного стабілізованого DC-DC перетворювача в тому, що він може працювати в двох режимах - стабілізації напруги (CV - Constant Voltage) і стабілізації струму (CC - Constant Current). До тих пір, поки споживаний навантаженням струм менше заданого, модуль підтримує на виході задану напругу. При досягненні заданої величини струму відбувається його обмеження і аж до короткого замикання струм на виході залишається стабільним. При зменшенні споживаного струму модуль автоматично повертається в режим стабілізації напруги. Така особливість дозволяє використовувати модуль не тільки як джерело живлення з обмеженням струму в навантаженні (захист від КЗ), але і для роботи з навантаженнями, які необхідно живити стабільним струмом - до них в першу чергу відносяться сучасні потужні світлодіоди. Особливо зручно використовувати модуль для зарядки акумуляторів - спочатку заряд йде постійним заданим струмом, а потім остаточний дозаряд постійною напругою.

Модуль виготовлений на основі мікросхеми XL4015, яка має вбудований захист від перегріву і від короткого замикання. Відмінність цієї мікросхеми від XL4005 в тому, що XL4015 допускає більш високу напругу на вході і на виході модуля.

ОСНОВНІ ХАРАКТЕРИСТИКИ

Вхідна напруга: 4в до 38в

Вихідна напруга: 1,25В до 36в

Регулювання струму від 0,1 до 4А

Допустимий струм на виході (без радіатора):

- довготривалий 2,0А

- протягом 5-10 хвилин 2,4А

- протягом 2-3 хвилин 3,0А

- 20-30 секунд 4,0A

Частота перетворення 180kHz

ККД до 90%

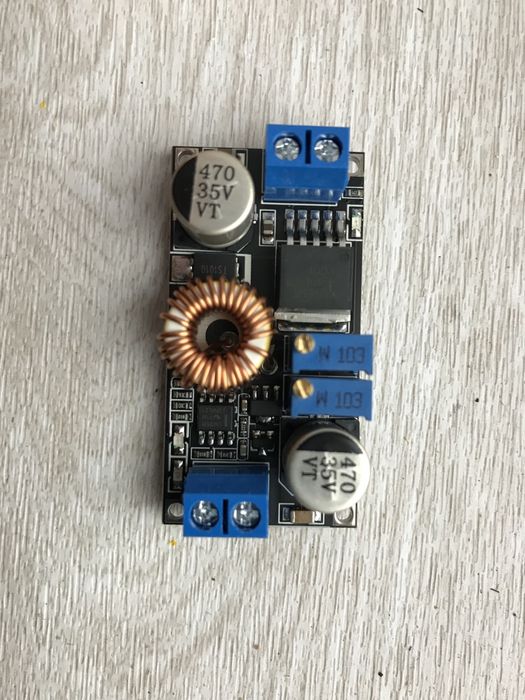

Вхідна напруга подається на клеми, позначені« IN + »і« IN- ». Обов'язково переконайтеся в правильній полярності! Величину вихідного напруги встановлюють без навантаження за допомогою підлаштування резистора (на фото зліва). навантаження підключається до клем "OUT +», «OUT-». значення струму задається другим резистором (праворуч). Для установки струму можна просто замкнути вихід амперметром, але краще підключити навантаження близьку до реальної. На вихід модуля рекомендується підключити електролітичний конденсатор в кілька тисяч микрофарад відповідного напруги. Особливо це важливо для придушення можливого низькочастотного збудження в режимі стабілізації струму!

Світлодіоди вказують такі стани модуля: червоний (D2) - режим стабілізації струму, синій (D3) - струм на виході більш 250mA (йде заряд), зелений (D4) - струм менш 250mA (заряд закінчено).

Допустимий довготривалий струм можна збільшити шляхом установки на корпус мікросхеми радіатора. Однак, через перегрів дроселя, ми радимо не користуватися модуль з вихідним струмом більш 2,8А.
