ДБЖ- на дом ,квартиру , можно подключить с любой розетки в доме , будет отдельно выделенная линия для потребителей.

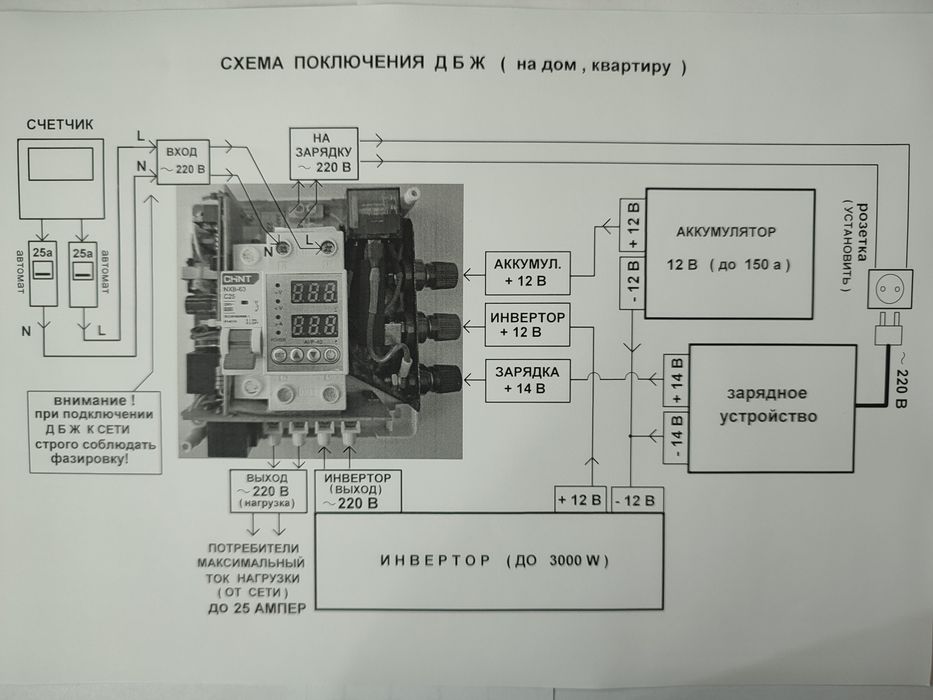

собирается по схеме что на фото , из имеющихся в наличии инвертора 12 в / 220в до 3 кВт , аккумулятора на 12в с током до 150 ампер , и к нему зарядного устройства.
Это устройство будет автоматически управлять их работой.

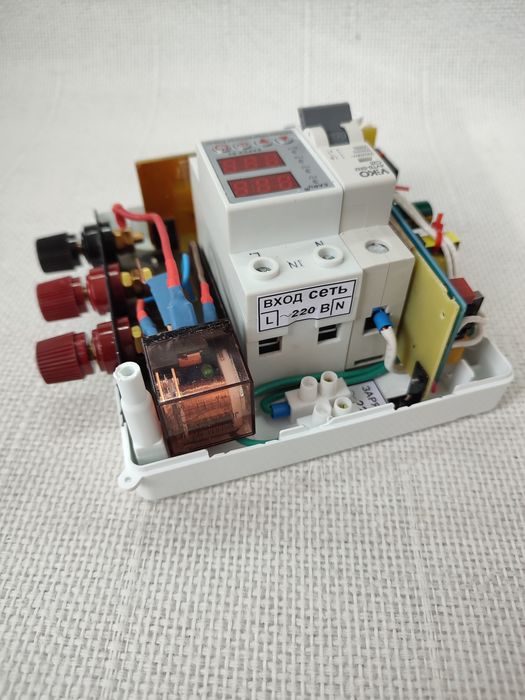

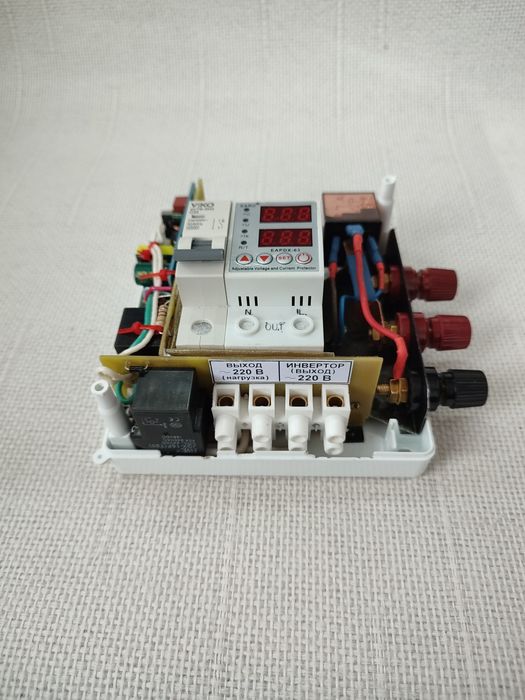

Простая релейная схема, рассчитана на ток нагрузки до 20 ампер.

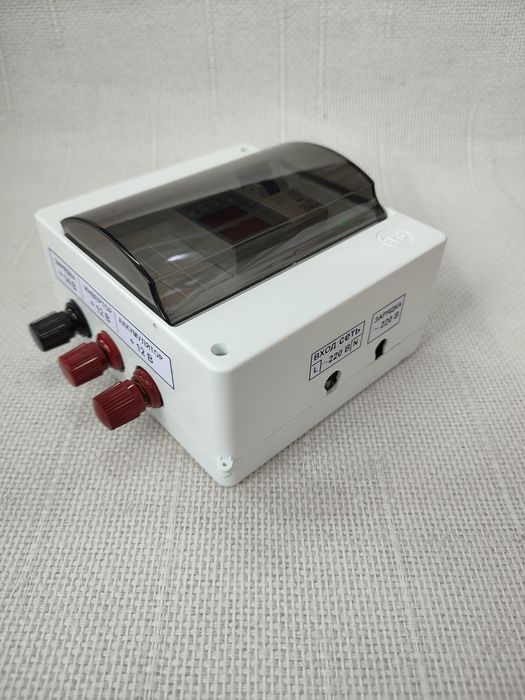

Крепится на стену в двух точках , крепежные отверстия внутри корпуса.

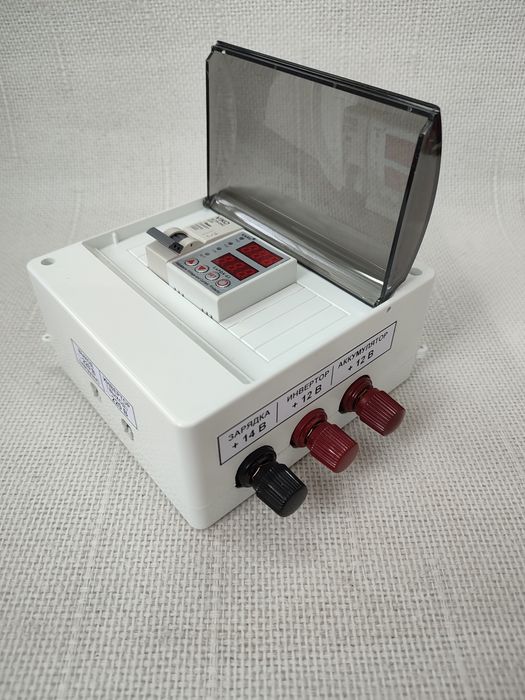

Как работает : есть напряжение в сети ,начинает работать защита от низкого и высокого напряжения , если все в норме, включить автомат 25 Амер , что находится на нем , и дом запитан от сети,(при этом инвертор отключен от аккумулятора ), в это время идёт зарядка аккумулятора .
Сеть отсутствует: автоматически включается инвертор ( зарядка выключается и отключается от аккумулятора) идёт на дом с инвертора переменное напряжение 220в.
