CombiBox в простом народе "Волшебная коробка" предназначена для работы к загрузчику PCMflash. Подключение ЭБУ и адаптера J2534 происходит на столе, в таком режиме CombiBox дает возможность коммутации напряжений питания, формирования сигналов BOOT, CNF1. При использовании с адаптером Сканматик 2 ПРО прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

Внимание ! Для работы CombiBox необходимо подать стабилизированное питание 12V. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя, что является НЕ гарантийным случаем. Для работы CombiBox и безопасного программирования ЭБУ рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение:

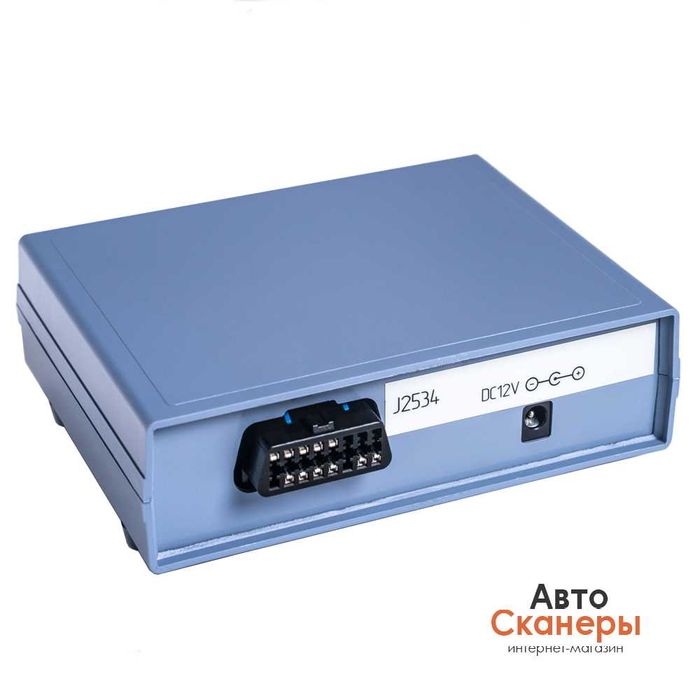

— На задней панели CombiBox расположены 2 разъема:

1. J2534 разъем предназначен для подключения адаптера Сканматик 2 ПРО
2. DC IN 5A Max Jack — разъем предназначен для подключения питания

Разъем имеет следующую схему подключения:
1 — GPT1
2 — GPT2
4 — GND
5 — GND
6 — CAN-H
7 — K-LINE
14 — CAN-L
15 — L–LINE
16 — +12V

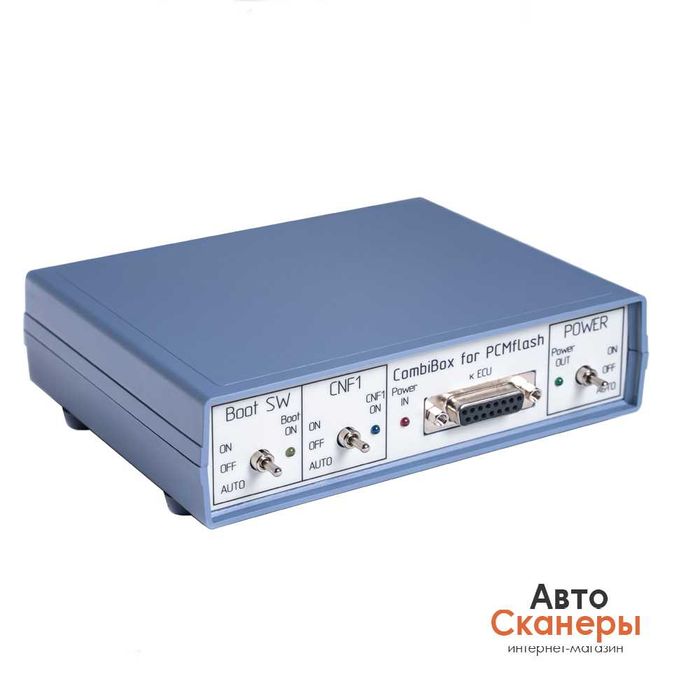

— На лицевой панели прибора расположен тумблеры и разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля.

Разъем имеет следующую схему подключения:
2 — Фиолетовый, VPP
3 — Зелено-коричневый, GPT2
4 — Голубой, CNF1
5 — Красный, VECU +12V
7 — Белый, CAN-H
9 — Оранжевый, VKEY +12V
10 — Серый, BOOT
11 — Черный, GND
12 — Желто-оранжевый, GPT1
14 — Желтый, K-Line
15 — Зеленый, CAN-L

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
— «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15
— «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT
— «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash

Переключатель «Boot SW», управление сигналом BOOT:
— «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15
— «ON» включено, подтягивает BOOT к сигнальному минусу
— «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash

Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
— «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15
— «ON» включено, подтягивает CNF1 к +3.3 вольтам
— «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
— «BOOT» — 1000 Ом
— «CNF1» — 510 Ом
— «CAN» — 120 Ом

Индикаторы:
— Светодиодный индикатор «Power IN» указывает наличие питающего напряжения
— Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ
— Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT
— Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1

Комплектация:
— CombiBox для PCM;

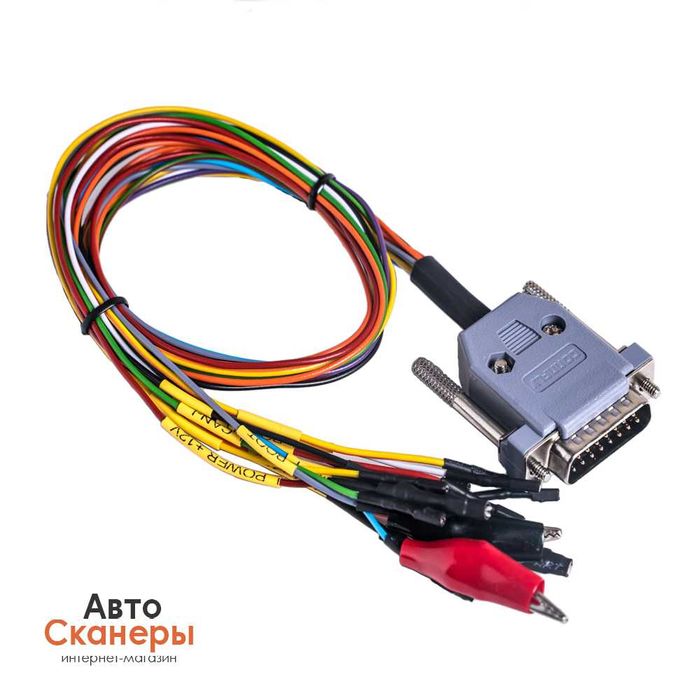

— DB-15 шнур;
