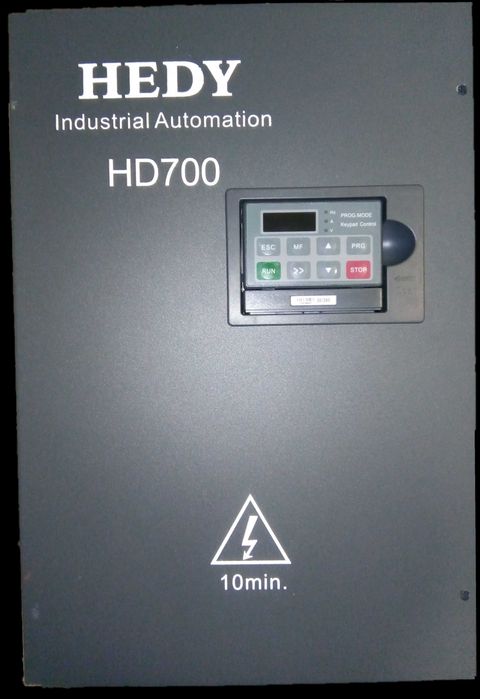

HD700-40T03000E
Применение: вентиляторное, насосное оборудование, системы водоснабжения, компрессоры, экструдер, текстильная промышленность, горнодобывающая промышленность, нефтехимическая промышленность, металлургия, промышленность механического оборудования (дробилки, питатели, грохота, конвейеры, шаровая мельница).

Особенности преобразователя частоты HD700:

· Быстрая автонастройка без вращения двигателя для быстрой оптимизации производительности (менее одной минуты)

· Усовершенствованный алгоритм управления двигателем

· Высокопроизводительное векторное управление без обратной связи (разомкнутый контур векторного управления). Контроль скорости или крутящего момента

· Оптимальный режим U/F

· 16 предустановленных скоростей для большей гибкости применения

· Вход задания скорости: 0-10 В, 0-20 мА, 4-20 мА

· Линейное и S-образное ускорение и замедление

· Торможение постоянным током в стандартной комплектации

· Экономия энергии благодаря динамическому потоку двигателя В/Гц

· Оптимизация энергии вентилятора и насоса с помощью квадратичного потока двигателя В/Гц

· Расширенные функции стандартного программного обеспечения, такие как таймеры, пороги, математические блоки,

логические операторы, ПИД-регулятор и счетчик кВт/ч

· Двойная обработка процессора, более точное управление

· Использование IGBT последнего поколения

· PCBA процесс нанесения покрытия плат, повышение адаптивности к окружающей среде

· Беспроводная конструкция блока вентиляторов, простота замены или обслуживания

· Подключение вспомогательного вентилятора делает привод пригодным для более неблагоприятных условий

Технические характеристики:

Мощность
30 кВт (G) / 37 кВт (P)

Постоянный момент (G): Перегрузочная способность - 150% от номинального тока - 1 мин.; 180% - 10 сек.; 200% - 2 сек.

Переменный момент (P): Перегрузочная способность - 110% от номинального тока - 1 мин.

Выходной ток, А 60 А / 75 А
Входное напряжение
380В (-10%)-480В (+10%);

Номинальное выходное напряжение 3-ф/380 В
Выходная частота 0,00…300,00 Гц
Тип управления U/f скалярный; векторный без обратной связи
Перегрузочная способность 150% от номинального тока - 1 мин.
Глубина регулирования
скалярный режим - 1:50

векторный режим - 1:100

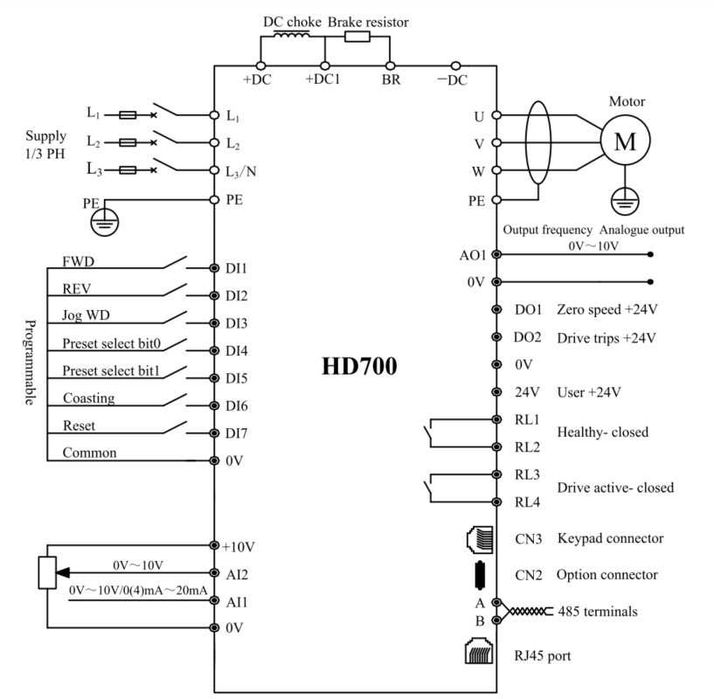

Аналоговый вход / выход
AI1: 0В-10В, 0(4) мА-20 мА; AI2: 0В-10В

AO: 0В-10В

Дискретный вход / выход DI1-DI7 / DO1-DO2
Релейных выходов RL1, RL2, RL3, RL4

Защитные функции Недостаточная выходная мощность, перегрузка по току, по перегрузке, по перенапряжению, пониженное напряжение, потеря фазы, перегрев (радиатора и соединений), внешнее отключение и др.
ЕМС фильтр Директива о совместимости EMC 2004/108 /EC

Степень защиты IP 20
Размер, E1 320х510х226, мм
