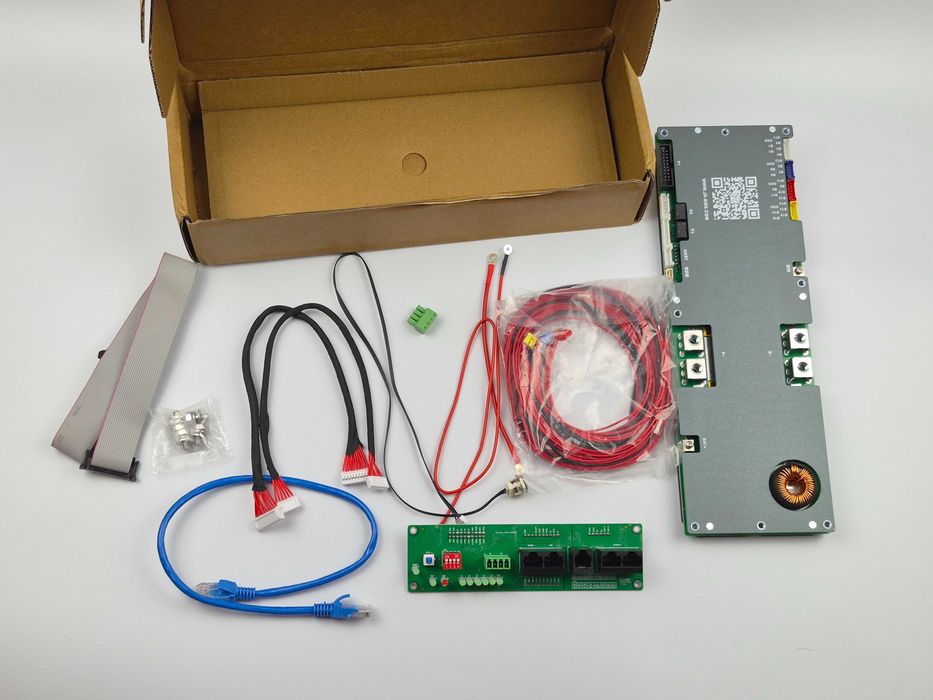

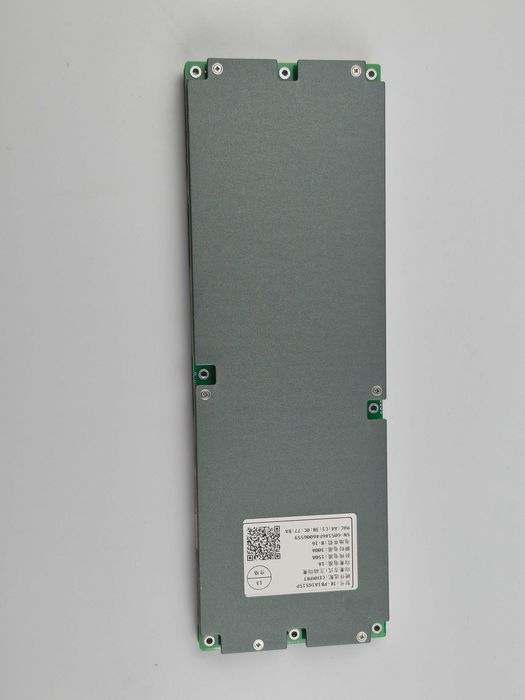

JK BMS PB2A16S15P V19 UART — система керування та захисту акумуляторних збірок на основі Li-ion, LiFePO4 та LTO. Плата розрахована на номінальний струм заряду та розряду до 150 А, а вбудована система активного балансування забезпечує вирівнювання напруги між комірками зі струмом до 2 А.

Технічні характеристики

Модель: PB2A16S15P V19 UART
Li-ion: 7S–16S
LiFePO4: 8S–16S
LTO: 14S
Тип балансування: активне
Струм балансування: до 2 А
Номінальний струм заряду: 150 А
Номінальний струм розряду: 150 А
Максимальний піковий струм розряду: до 300 А, тривалість до 2 хвилин
Діапазон налаштування захисту від перевищення струму: 10–150 А
Опір головного кола MOSFET: 0,65 мОм
Діапазон вимірювання напруги комірки: 1–5 В
Точність вимірювання напруги: ±5 мВ
Захист від перезаряду: 1,2–4,35 В, регульований
Відновлення після перезаряду: 1,2–4,35 В, регульоване
Захист від надмірного розряду: 1,2–4,35 В, регульований
Відновлення після надмірного розряду: 1,2–4,35 В, регульоване
Час спрацювання захисту від перевищення струму: 2–120 с
Кількість температурних датчиків: 4 шт.
Інтерфейси зв’язку: UART, CAN, RS485, RS232
Бездротовий інтерфейс: Bluetooth
Підтримка мобільних платформ: Android, iOS

Основні функції

Активне балансування та вирівнювання напруги між акумуляторними комірками.
Захист акумуляторної збірки від перезаряду та надмірного розряду.
Захист від перевищення допустимого струму та короткого замикання.
Контроль температури акумуляторних елементів і MOSFET.
Керування нагрівальним елементом для підтримання необхідної температури акумулятора.
Визначення приблизної ємності та поточного рівня заряду акумуляторної збірки.
Моніторинг основних параметрів акумулятора через мобільний застосунок.
Налаштування параметрів BMS за допомогою смартфона або персонального комп’ютера.
Світлодіодна індикація рівня заряду та поточного стану акумулятора.
Підключення інформаційного дисплея через інтерфейс UART.
Передача даних і взаємодія із сумісними інверторами через CAN та RS485.
Можливість контролю до 16 паралельно підключених акумуляторних батарей через сумісний дисплей.
Збереження до 1000 записів історії подій із фіксацією часу.
Контроль правильності підключення балансувальних проводів та виявлення їх обриву.

Переваги

JK BMS PB2A16S15P V19 UART поєднує високий допустимий струм навантаження, активне балансування до 2 А та розширені можливості комунікації. Велика кількість інтерфейсів дозволяє використовувати плату в складних акумуляторних системах із дисплеями, комп’ютерами та сумісними інверторами.
Завдяки Bluetooth доступні зручне налаштування та контроль параметрів акумулятора зі смартфона, а система захисту забезпечує контроль основних робочих режимів акумуляторної збірки.
