Smart BMS 200A 4S-8S Lifepo4/Li-ion/LTO с активной балансировкой 1A (JK-B1A8S20P) Heat CAN, с кнопкой JiKong

Также смотрите на 5v.com.ua

Премиум BMS плата на 200А для Lifepo4, Li-ion, LTO элементов для сборки 12В и 24В аккумуляторов с активной балансировкой на 1А от ведущего производителя SMART BMS JK (JiKong).

Heat CAN - функция обогрева аккумулятора

Для литиевых аккумуляторов использование BMS плат с балансиром обязательно. Без балансировки ячейки быстро выйдут из строя из-за перезаряда или недозаряда. В литиевых аккумуляторных батареях необходимо балансировать каждую ячейку.

BMS 200A 4S-8S JK (Jikong) B1A8S20P идеально подойдет подойдет для сборки 12В или 24В аккумулятора на 210Ah с использование ячеек LiFePO4 EVE LF105 Grade A 3.2В 105Ач, а также для сборки 12В или 24В аккумулятора на 230 или 280Ah с использование ячеек LiFePO4 ячейки EVE LF280K Grade A 3.2В 280Ач.

Cуперконденсаторная технология активного балансирования SMART BMS 200A 4S-8S JK-B1A8S20P:

Основной принцип работы активного балансирования SMART BMS 200A 4S-8S JK-B1A8S20P состоит в том, чтобы использовать суперконденсатор в качестве временного носителя энергии, для передачи энергию от ячейки с самым высоким напряжением, в ячейку с самым низким напряжением, до тех пор, пока напряжения всех ячеек входящих в сборный аккумулятор будут равны. Технология активного балансирования работает постоянно, независимо от режима заряда или разряда аккумулятора (BMS с пассивным балансиром работают только на последнем этапе заряда) .

Преимущества SMART BMS 4S 8S 200A JK-B1A8S20P с активной балансировкой:
Использование активного балансира работает постоянно и позволяет экономить энергию.
Возможность использования с различными типами аккумуляторных ячеек.
Возможность собрать 12 — 24В аккумулятор из разного количества ячеек.
Наличие iOS и Andriod приложения для управление платой и контролем состояния аккумулятора через Blutooth.
Опционально некоторые модификации BMS плат JK (JiKong) имеют разъем для подключения обогревателя аккумулятора.
Опционально некоторые модификации BMS плат JK (JiKong) имеют разъем CAN шину.

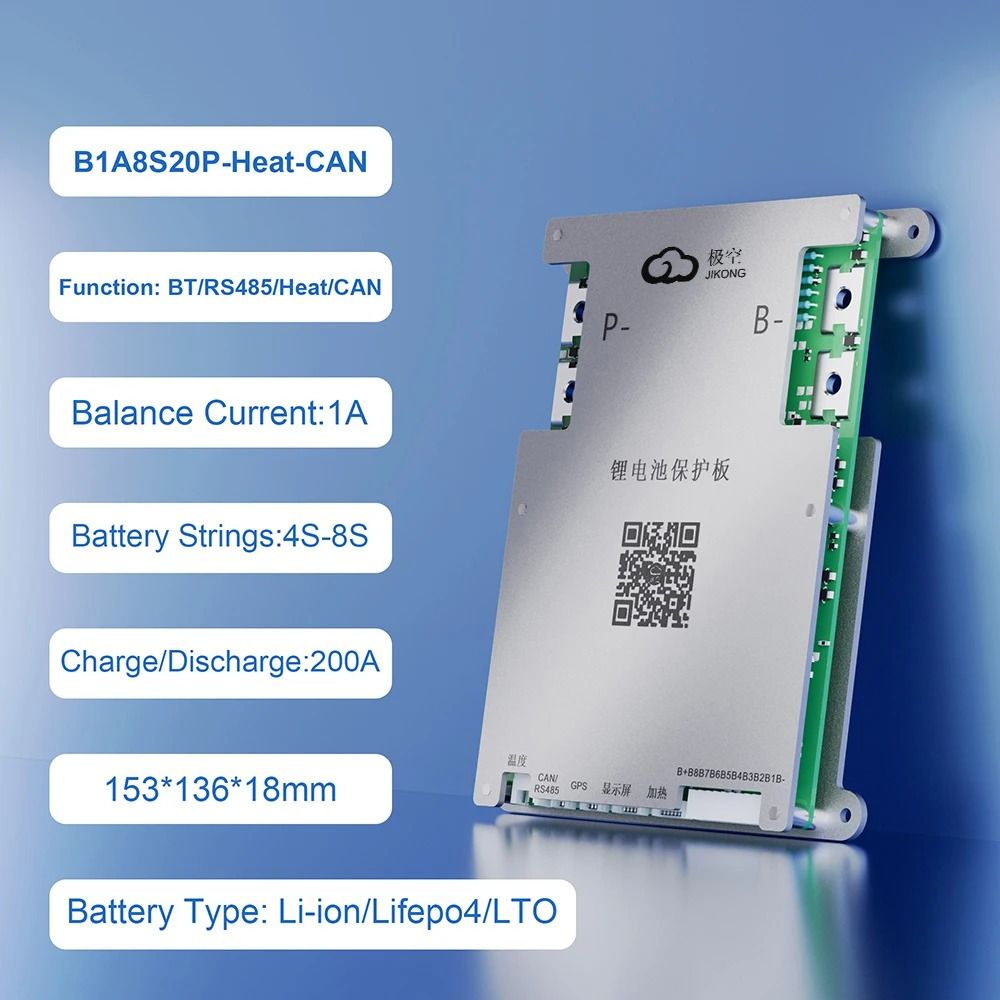

Основные характеристики платы BMS 200A 4S-8S (JK-B1A8S20P)

Модель B1A8S20P
Количество элементов для Li-ion 3S~8S
Количество элементов для Lifepo4 4S-8S
Количество элементов для LTO 6S-8S
Тип балансира Активный балансир
Ток балансировки 1A
Сопротивление в главной цепи MOSFET 0.3mΩ
Номинальный ток заряда 200A
Номинальный ток разряда 200A
Пиковый ток разряда 350A
Защита от перегрузки по току 10A-200A регулируемая
Подключение ячеек Общий порт
Шкала напряжения одной ячейки 1-5В
Точность напряжения ±3мВ
Напряжение защиты от перезарядки 1,2В-4,35В регулируемое
Напряжения отмены защиты от перезарядки 1,2В-4,55В регулируемое
Время срабатывания защиты от перегрузки по току 2сек-120сек регулируемое
Напряжение защиты от переразряда 1,2В-4,35В регулируемое
Напряжения отмены защиты от переразряда 1,2В-4,35В регулируемое
Количество датчиков температуры 2
Защита от короткого замыкания Да
Blutooth функция Android и IOS приложение
Дистанционное управление RS485 Поддерживает
Дополнительные порты связи CAN (Опционально)
Размер 153*136*18mm
Диапазон рабочих температур -30°С ~ 70°С;
Спецификация JK Smart BMS с активной балансировкой инструкция EN

Шесть видов защиты аккумулятора в BMS 200A 4S 8S JK B1A8S20P
Защита от короткого замыкания
Защита от перезаряда (возможность настройки граничного напряжения)
Защита от переразряда (возможность настройки граничного напряжения)
Защита по току (установка защиты от перегрузки большим током, настраиваемый параметр)
Защита от перегрева а также контроль по низкой температуре с возможностью управления нагревательным элементом
Контроль подключение и обрыва балансировочного соединения

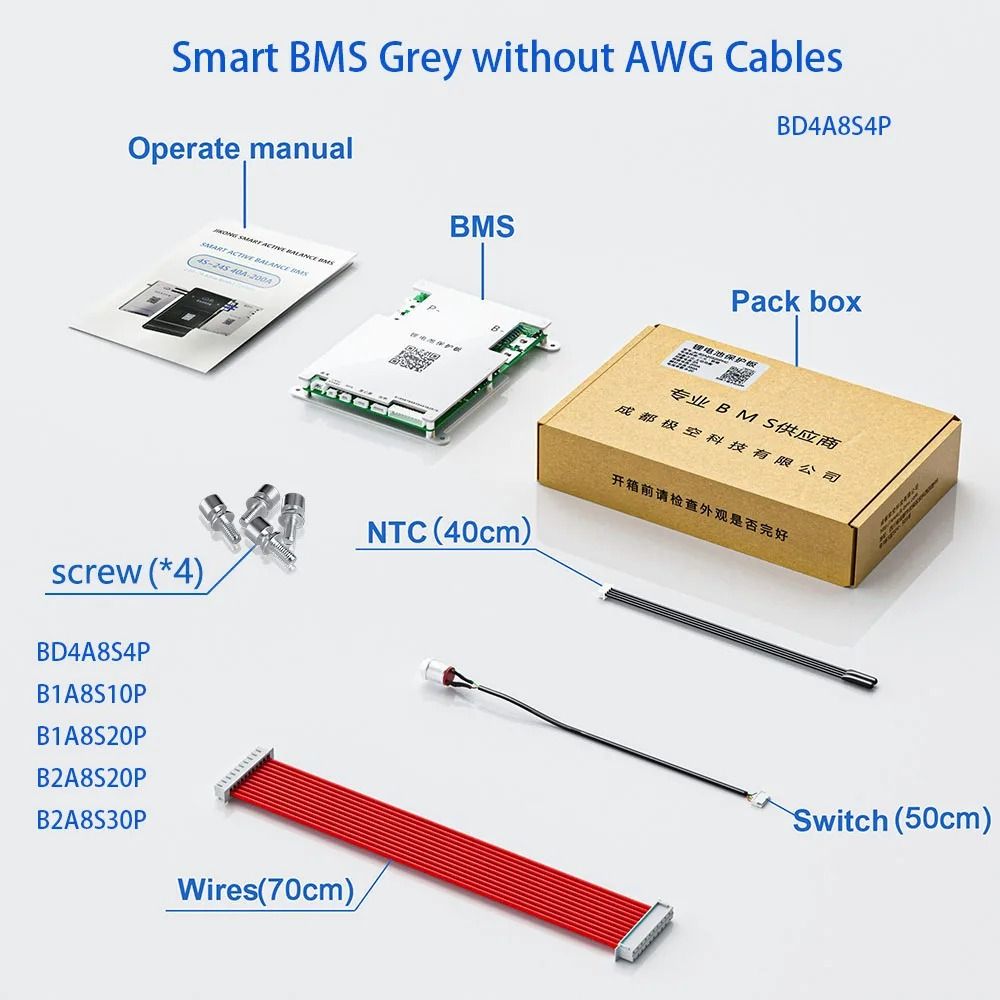

Комплектация платы BMS 200A 4S-8S (JK-B1A8S20P)
Smart BMS плата со встроенным Bluetooth;
Оригинальная JK BMS Кнопка металлическая водонепроницаемый со светодиодной индикацией (JiKong);
Датчик температуры (40 см);
Балансировочные провода с разъемом (75 см);
Провод для управления (включение/выключения) BMS с разъемом (опция по запросу);
CAN — шлейф/кабель (только для BMS с поддержкой CAN интерфейса) ( C в коде смотри на фото);
Нагревательный шлейф/кабель (только для BMS с функцией обогрева) ( H в коде смотри на фото).

В базовый комплект поставки НЕ ВХОДИТ: кабельные наконечники, силовые провода (кроме случаев, когда провод впаян с завода), инструкция (инструкция по сборке и настройке смотри ниже на этой странице).

ВАЖНО! При неправильном подключении BMS, некорректной настройки приложения, а также нетиповом использовании, BMS плата может выйти из строя.
