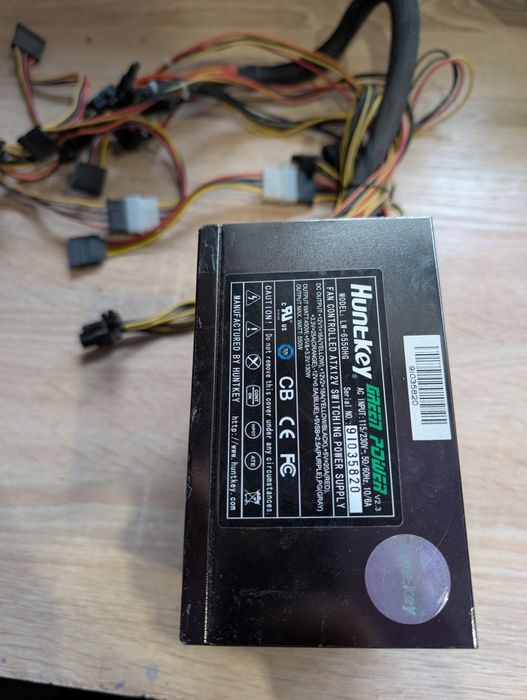

Блок живлення Huntkey LW-6550HG – це комп'ютерний блок живлення форм-фактора ATX потужністю 450 Вт номінальної та 550 Вт максимальної (пікової) потужності. Він призначений для використання в настільних ПК.
Основні характеристики
Модель: LW-6550HG (серія Green Power V2.3).
Номінальна потужність: 450 Вт.
Максимальна потужність: 550 Вт.
Вхідна напруга: 115/230В~, 50/60Гц.
Деталі підключення

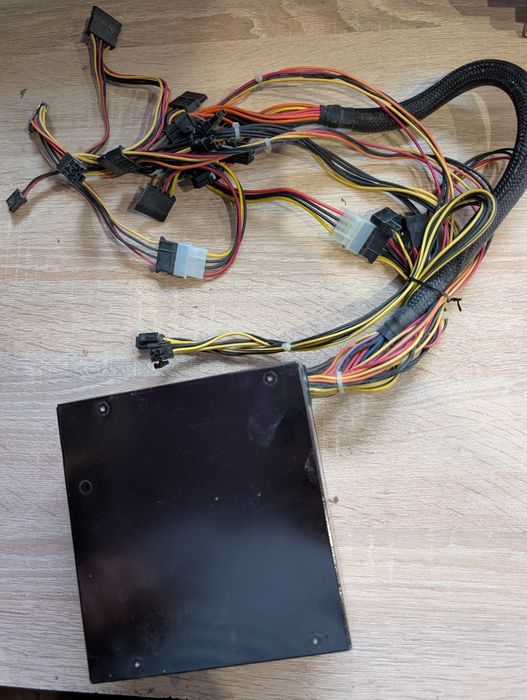

Блок живлення оснащений різними роз'ємами для підключення компонентів:
Материнська плата: 20+4 pin.
Процесор (CPU): 4+4 pin (або 4 pin CPU).
Відеокарта (PCI-E): 1x 6 pin (деякі варіанти можуть мати 2x 6 pin або 2x 6+2 pin, але зображений має 1x 6 pin).
Периферійні пристрої (Molex PATA): 4x 4 pin.
Дисководи (Floppy FDD): 1x 4 pin.
Накопичувачі (SATA): Кількість роз'ємів варіюється залежно від конкретної ревізії, але вони присутні.
Вихідні напруги та струми

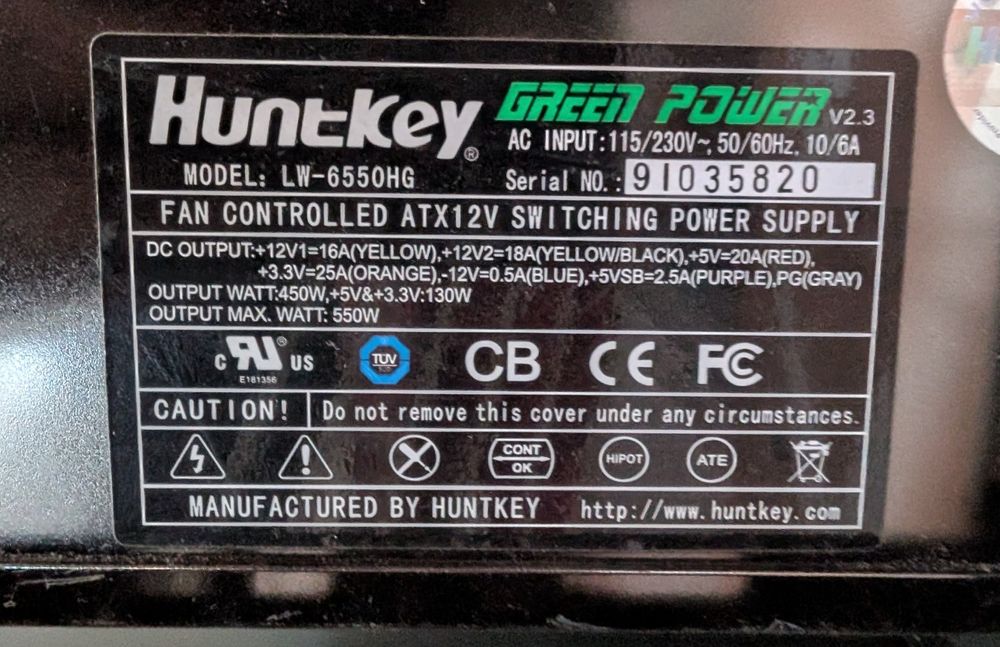

Згідно з етикеткою на зображенні:
Лінія Струм
+12V1 16A
+12V2 18A
+5V 20A
+3.3V 25A
-12V 0.5A
+5VSB 2.5A
Комбінована потужність ліній +5V та +3.3V становить 130 Вт.
Захист та особливості
Блок живлення має вбудовані функції захисту, зокрема:
Захист від пониження напруги (UVP).
Захист від підвищення напруги (OVP).
Захист від короткого замикання (SCP).
Захист від перевантаження (OPP/OLP).

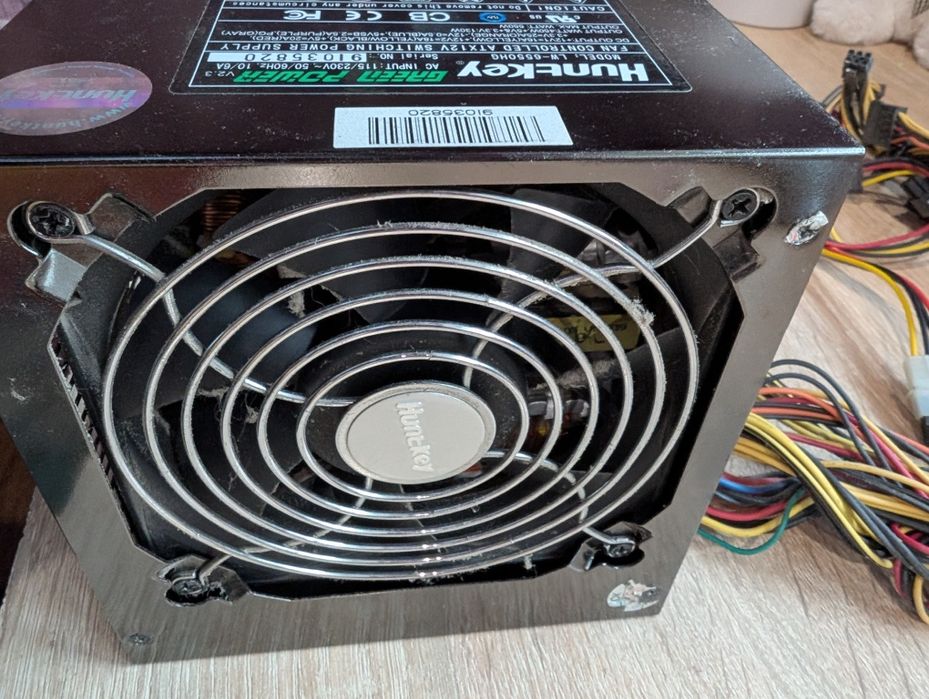

Охолодження забезпечується 120 мм вентилятором.
