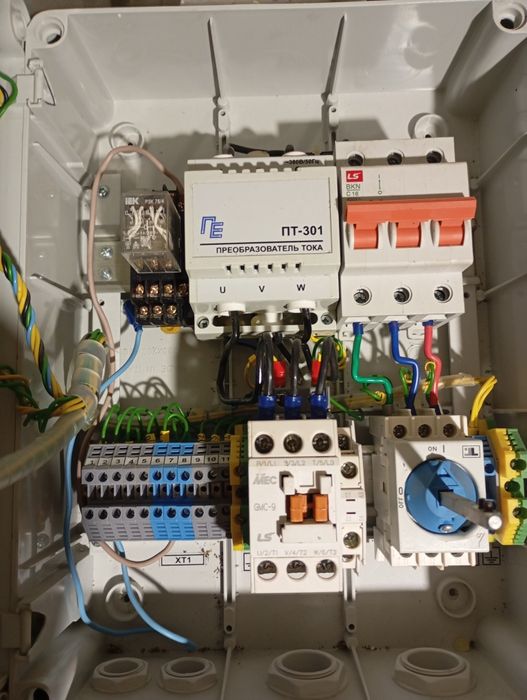

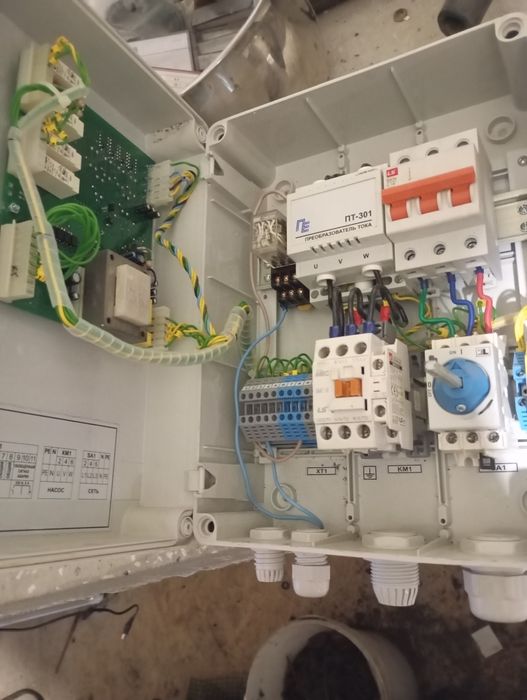

Пульт управління і комплексної захисту електродвигуна насоса

Станція управління насосом Стандарт АКН-1

Призначена для автоматичного керування трифазним насосом і його комплексного захисту від аварійних режимів роботи.

Потужність підключається електродвигуна: до 7.5 кВт 400 В
Максимальний струм - 20 А
Станція застосовується в системах водопостачання з артезіанських свердловин, підвищення тиску, відведення стоків.

Оснащення:

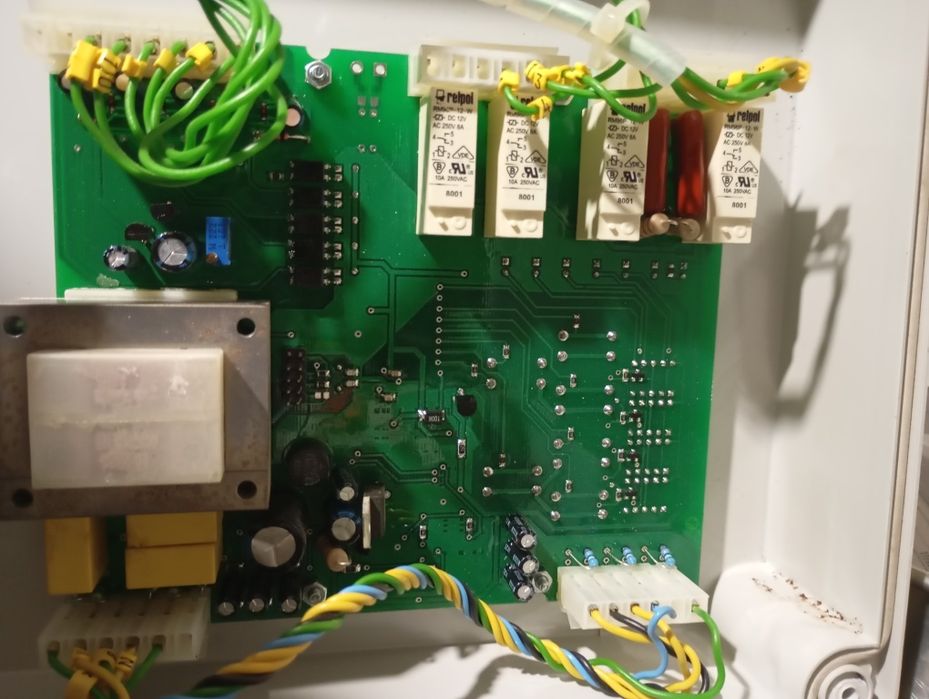

Багатофункціональний мікропроцесорний контролер
Вбудований мультиметр для контролю електричних параметрів насоса
Клавіатура для можливості програмування пристрою
20 програмованих параметрів
Широкий вибір автоматичних алгоритмів роботи (водоподьем, дренаж, підвищення тиску)
4 входи для підключення датчиків (сухий/ мокрий контакт)
Один вхід для датчика 4-20 мА (опція)
Один вхід для датчиків WSK/PTC
Один вхід для підключення датчика протікання олійною камери (опція)
4-х розрядний семисегментний індикатор для відображення інформації про систему
Світлодіодна індикація режимів роботи і аварій
Світлодіодний індикатор сухого ходу
Світлодіодний індикатор аварій по напрузі
Світлодіодний індикатор аварій по струму
Можливість програмної зміни фазування
Вбудована функція тестового режиму
Автоматичний перезапуск насоса після його аварійного відключення
Кнопка вибору режиму роботи «РУЧ/АВТ»
Кнопка включення насоса в ручному режимі
Головний вимикач з функцією блокування двері

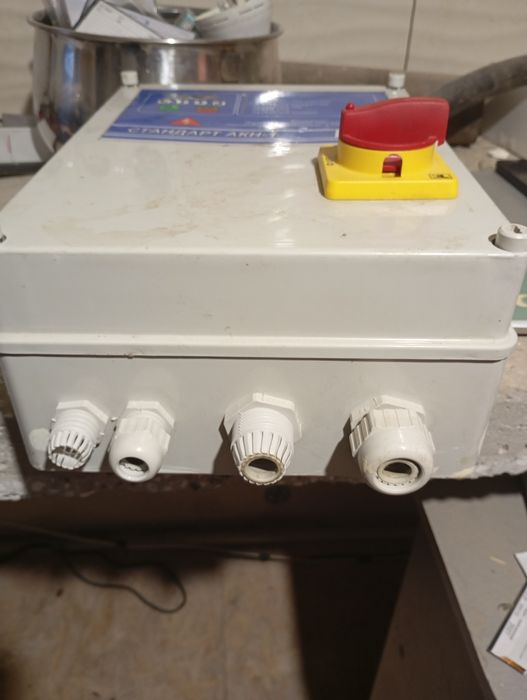

Корпус з негорючого пластику IP54 (для насосів до 11 кВт) та металевий з порошковим покриттям IP54 (для насосів від 15 кВт)
Гермовведення для підключення кабелю
Годинник реального часу (опція)
Порт RS485 (опція)

Модифікації

Модифікації пристроїв в залежності від потужності підключається насоса
4.0 кВт; 5.5 кВт; 7.5 кВт; 11.0 кВт; 18.5 кВт; 22.0 кВт; 30.0 кВт; 37.0 кВт; 45.0 кВт; 55.0 кВт

*Можливе виготовлення пристроїв керування, розрахованих на велику потужність насоса.

Модифікації пристроїв по виду пуску насосів

СТАНДАРТ АКН-1 S – для прямого пуску насоса
СТАНДАРТ АКН-1 ST – для пуску насоса за схемою «зірка/трикутник»
СТАНДАРТ АКН-1 SS – для плавного пуску і зупинки насоса

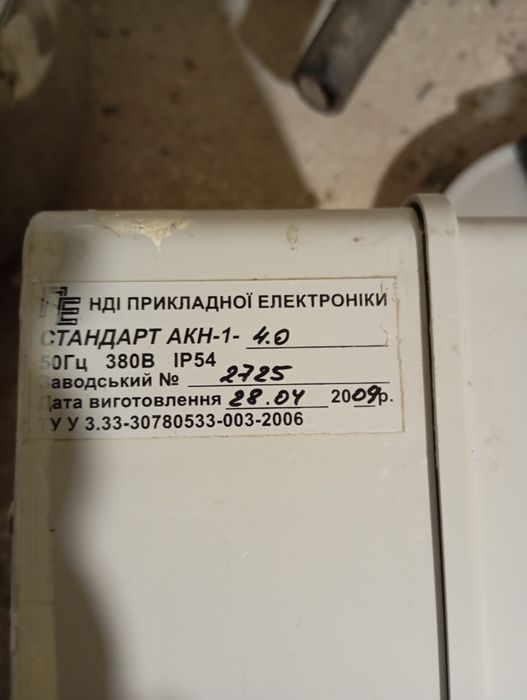

Технічні характеристики пульта АКН-1-4.0:

U харчування 3NPE~380 В +/-15%
Робочий струм до 10А
P навантаження 4 кВт
T робоча 0...+45 °С
Ступінь захисту корпусу IP54
Матеріал корпусу-негорючий пластик / мет
