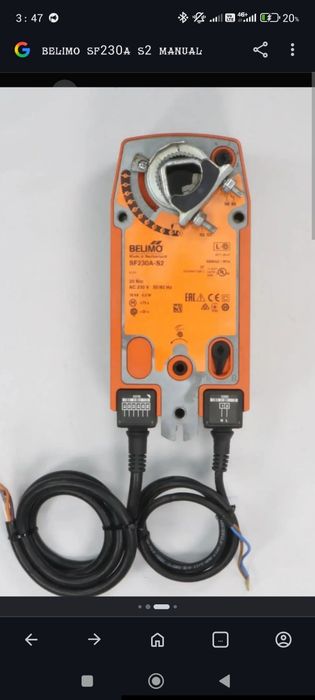

Электропривод воздушной заслонки Belimo SF230A-S2 — это устройство с возвратной пружиной (крутящий момент 20 Нм, питание АС 230 В), управляемое по схеме «открыто/закрыто». Официальные технические характеристики и руководство доступны в документации Belimo SF230A-S2 и инструкции по монтажу.

Основные характеристики

• Питание: AC 230 В (управление открыто/закрыто).
• Крутящий момент: 20 Нм.
• Время срабатывания: двигатель — 75 с, возвратная пружина — 20 с.
• Дополнительные переключатели: оснащен двумя встроенными переключателями (S1, S2, S3 и т.д.) для сигнализации положения.
• Ручное управление: с помощью рукоятки (кривошипа) с возможностью блокировки в любом положении.

Монтаж и подключение

• Установка: привод крепится непосредственно на вал заслонки с помощью универсального захвата.
• Снятие блокировки: разблокировка ручного управления происходит автоматически при подаче питания или вручную.
• Электросхема: подключение питания AC 230 В выполняется согласно
маркировке на корпусе (фаза и нейтраль), а вспомогательные переключатели подключаются отдельно через клеммы S1–S6
