НОВЫЙ Балансир АКБ Battery Equalizer MAZAVA PLC-10 с индикацией

НОВОЕ ПОКОЛЕНИЕ АКТИВНЫХ БАЛАНСИРОВ!

Возможен самовывоз!

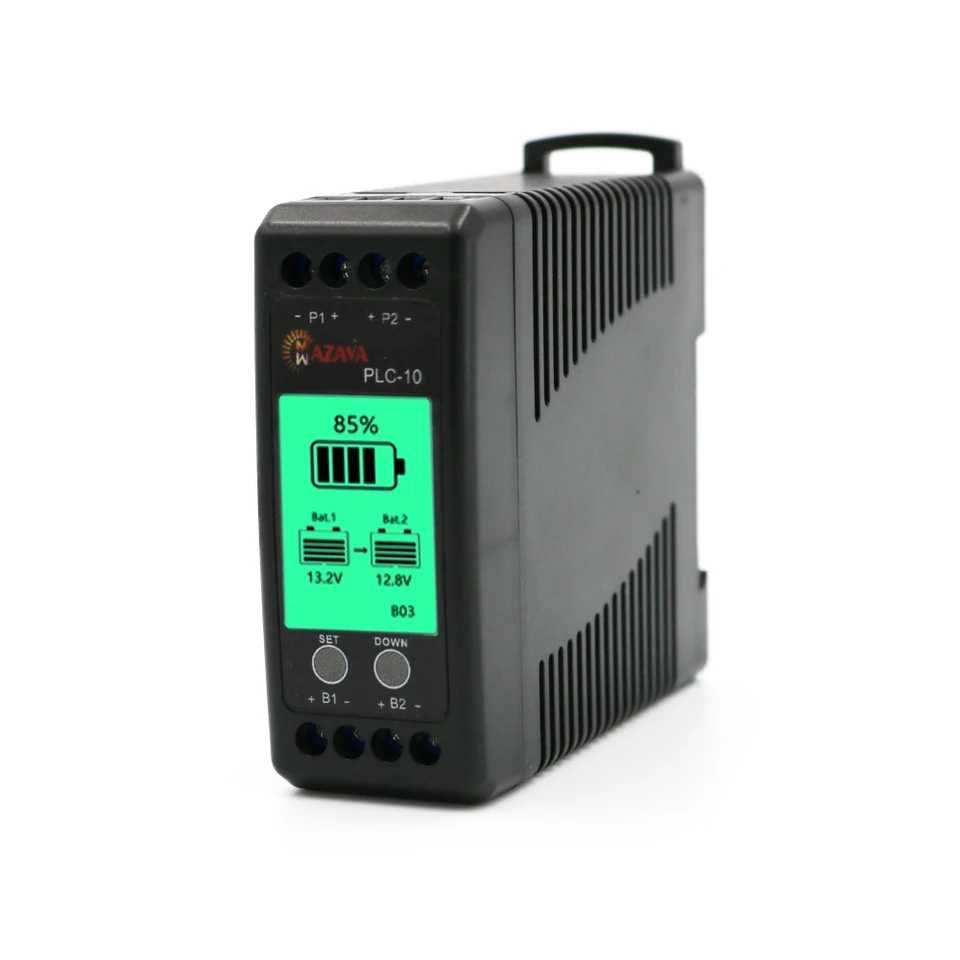

Балансир АКБ Battery Equalizer PLC-10 с индикацией

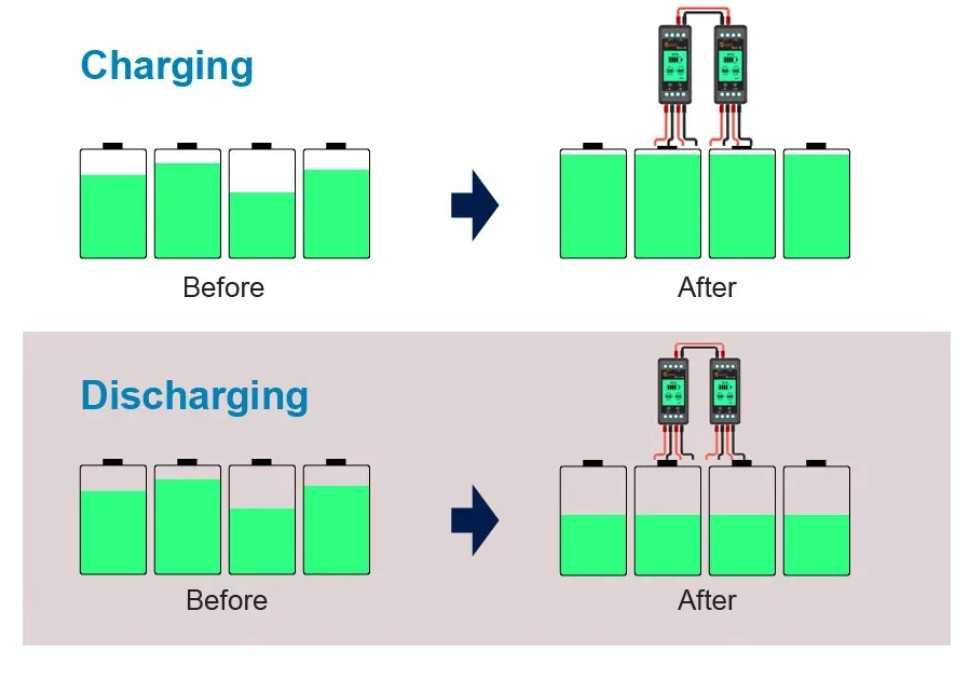

Балансир для аккумуляторов Mazava PLC-10 представляет собой «выравниватель» напряжения в последовательно подключённых аккумуляторах, который может передавать энергию в любом направлениях. Когда разница напряжений между последовательно соединенными аккумуляторами превышает 10 мВ, балансир Mazava PLC-10 начинает работать, передавая ток от аккумулятора с более высоким напряжением к аккумулятору с более низким напряжением. Процесс балансирования выполняется до уравнивания напряжения. За счет низкого энергопотребления балансир может быть подключен к последовательно соединенным аккумуляторам в течение длительного времени без подзарядки, а состояние баланса напряжения будет поддерживается автоматически.


Данная модель идет с экрана. Так же есть модели без экраном с аналогичными по характеристиками Mazava PNE-10

Соединение балансира для аккумуляторов Mazava PLC-10

Каждый балансир работает с 2-мя последовательно соединёнными аккумуляторами. Для балансировки большего количество аккумуляторов используют подключение балансиров, что обеспечивает балансировку всех последовательно подключённых аккумуляторов.

Балансир для аккумуляторов Mazava PLC-10 можно использовать со всеми типами AGM, GEL, EFB, Li-ion, LiFePo4, LTO свинцово-кислотных аккумуляторов, литий-ионных аккумуляторов, литий-железо-фосфатных аккумуляторов, никель-кадмиевых или никель-водородных аккумуляторов. Он может работать при напряжении выше 7В.

Установка шины рельсового типа позволяет легко установить модуль в распределительную коробку.

В комплект поставки входят две пары клеммных проводов для подключения аккумулятора и одна пара для соединения балансиров/эквалайзеров.

Порядок подключения балансира для аккумуляторов Mazava PLC-10 эквалайзера:
При подключении балансира следите за полярностью указанную на балансире и аккумуляторах, чтобы избежать короткого замыкания и/или обратного соединения (переполюсовки) клемм балансира и аккумулятора.
Измерьте напряжение двух батарей отдельно①, чтобы убедиться, что напряжение каждой батареи находится в пределах нормального рабочего диапазона.
Подключите клеммы B1+ и B1- балансира к первому аккумулятору и установите тип батареи. Для этого нажмите и удерживайте кнопку SET в течение 5 секунд (рис. 1), после чего замигает B00. Нажмите кнопку set или dowm и выберите правильный тип батареи № в соответствии с таблицей указанной ниже (режим по умолчанию B03). Если кнопка не используется в течение 5 секунд, система автоматически сохраняет текущее значение, на этом выбор типа аккумулятора и настройка напряжения завершена. Затем подключите клеммы B2+ и B2- балансира к второму аккумулятору (рис. 2).

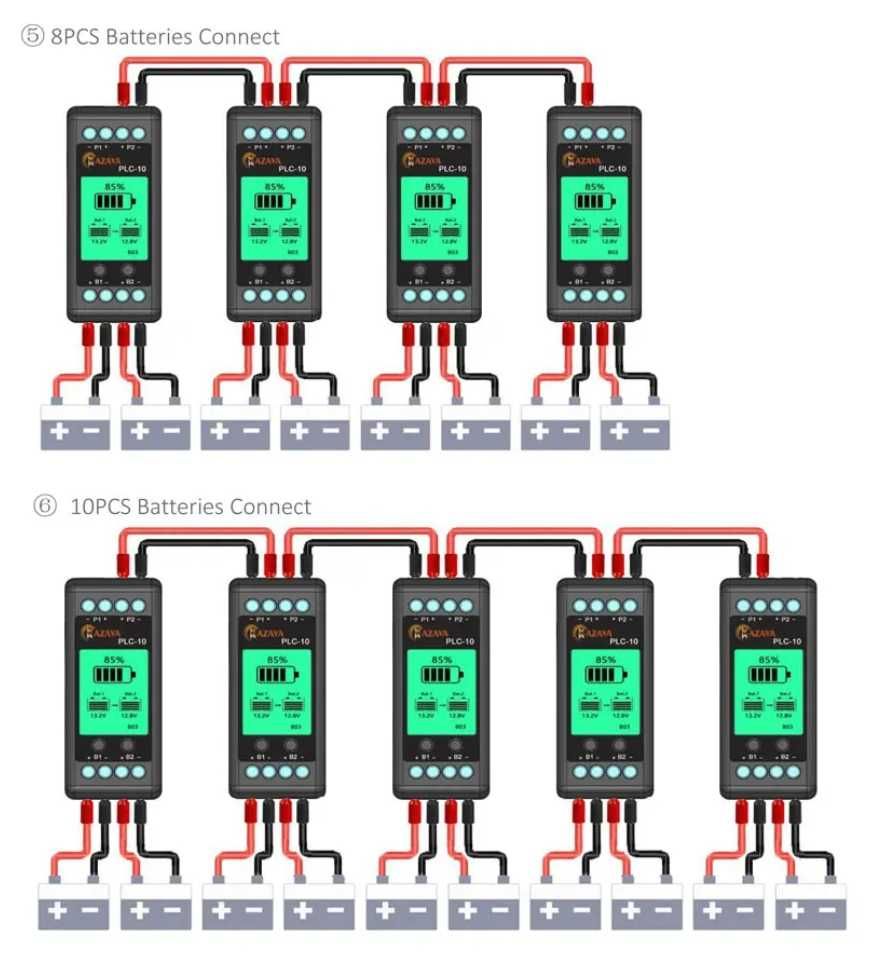

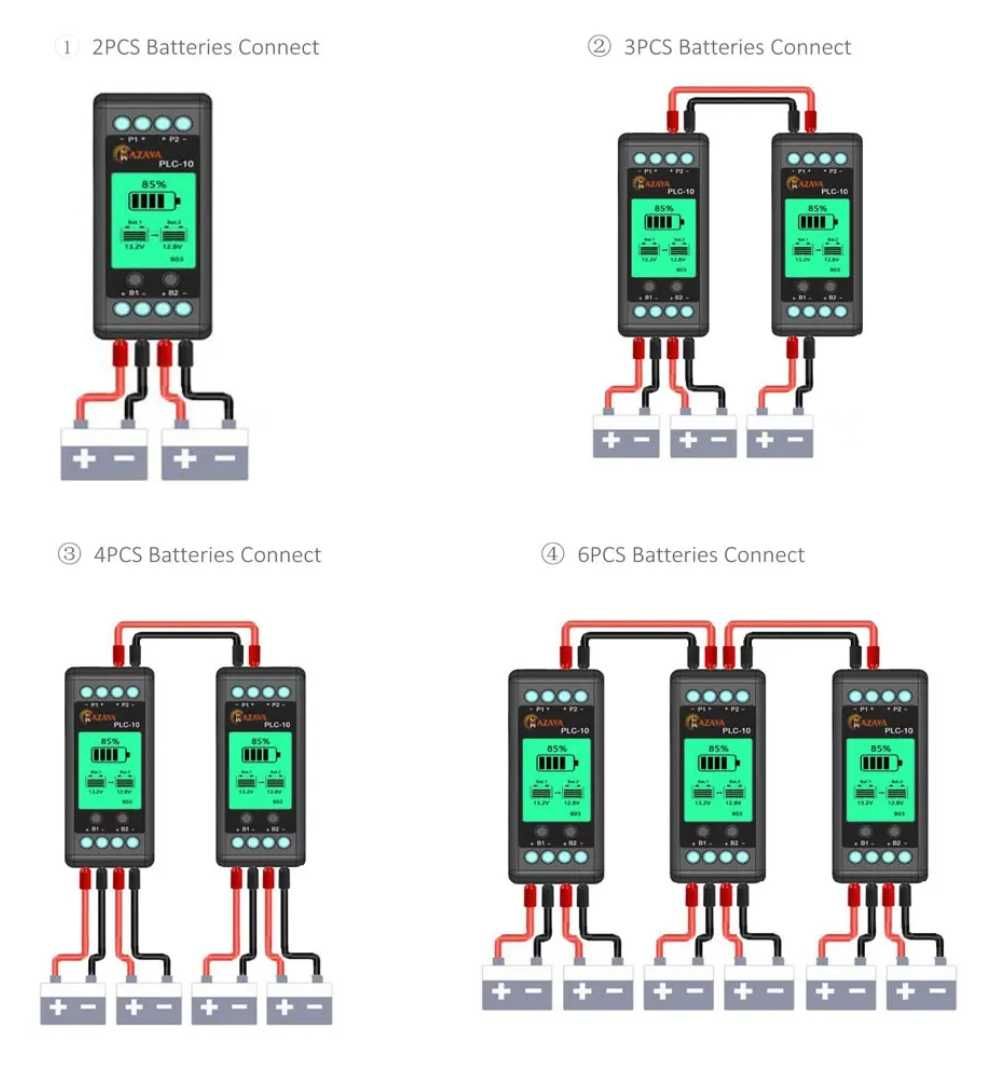

Если нужно подключить последовательно больше 2-х аккумуляторов, вы можете подключить несколько балансиров параллельно ка указано на рисунке 3. Соедините клеммы P1 и P2 двух соседних аккумуляторных балансиров параллельно ③.

ВНИМАНИЕ! Балансир предназначен для сборки из аккумуляторов напряжением от 7 до 18В. При неправильном подключении балансир выходит из строя! Гарантийные обязательства по замене, ремонту и возврату не распространяются на детали, комплектующие, электронные блоки (балансиры, BMS платы, LCD экраны, предохранители, кабеля и т. п.) . Совершая покупку Вы соглашаетесь с данными условиями.

Комплект поставки:

Балансир АКБ Battery Equalizer MAZAVA PLC-10 с индикацией 1шт.

Кабели для подключения

инструкция английский язык

заводская упаковка
