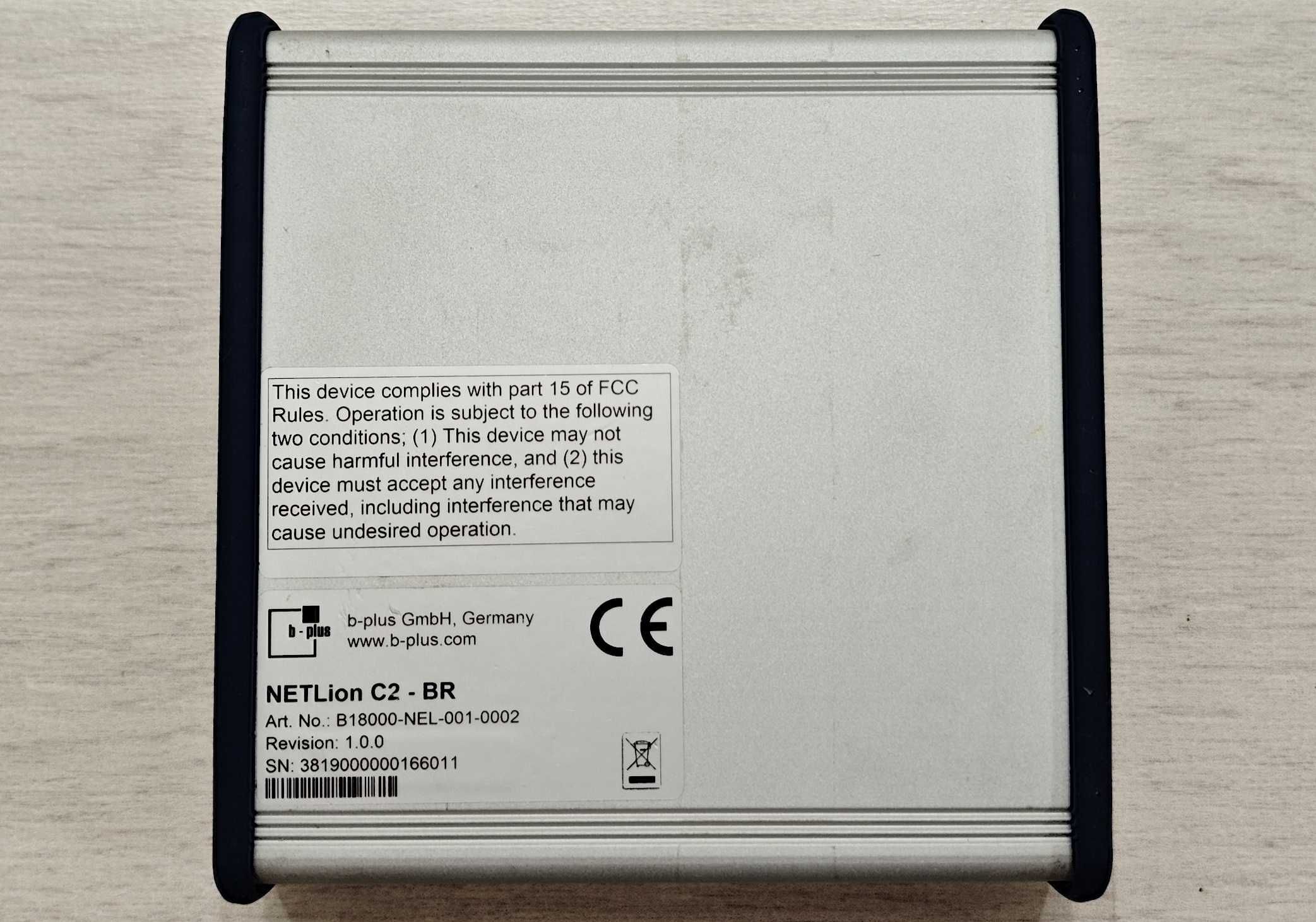

b-plus NETLion C2 - BR (B18000-NEL-001-0002)
Network TAP & Dual Media Converter BroadR-Reach® - 100BASE-TX

NETLion BR — это инструмент разработки автомобильного Ethernet, который преобразует до двух сигналов 100BASE-T1 в стандартный для ПК 100BASE-TX. В режиме TAP данные с обоих направлений передачи могут быть разделены и считаны отдельно.

Устройство предлагает вам гибкое решение для различных отраслей и областей применения. Будь то разработка программного и аппаратного обеспечения на ЭБУ, измерение данных и последующий анализ в лаборатории или перепрошивка ЭБУ. NETLion BR является идеальным решением для многочисленных вариантов использования. Он используется всякий раз, когда необходимо преобразовать данные из автомобильного Ethernet в стандартный ПК Ethernet, и поэтому является важным инструментом в разработке. Помимо автомобильной отрасли, NETLion BR также может использоваться в промышленных и сельскохозяйственных средах, например, в качестве инструмента разработки для высокоскоростного ISOBUS.

Основные характеристики:
Устройства 2-в-1
• Dual Media Converter
• BroadR-Reach® Network TAP

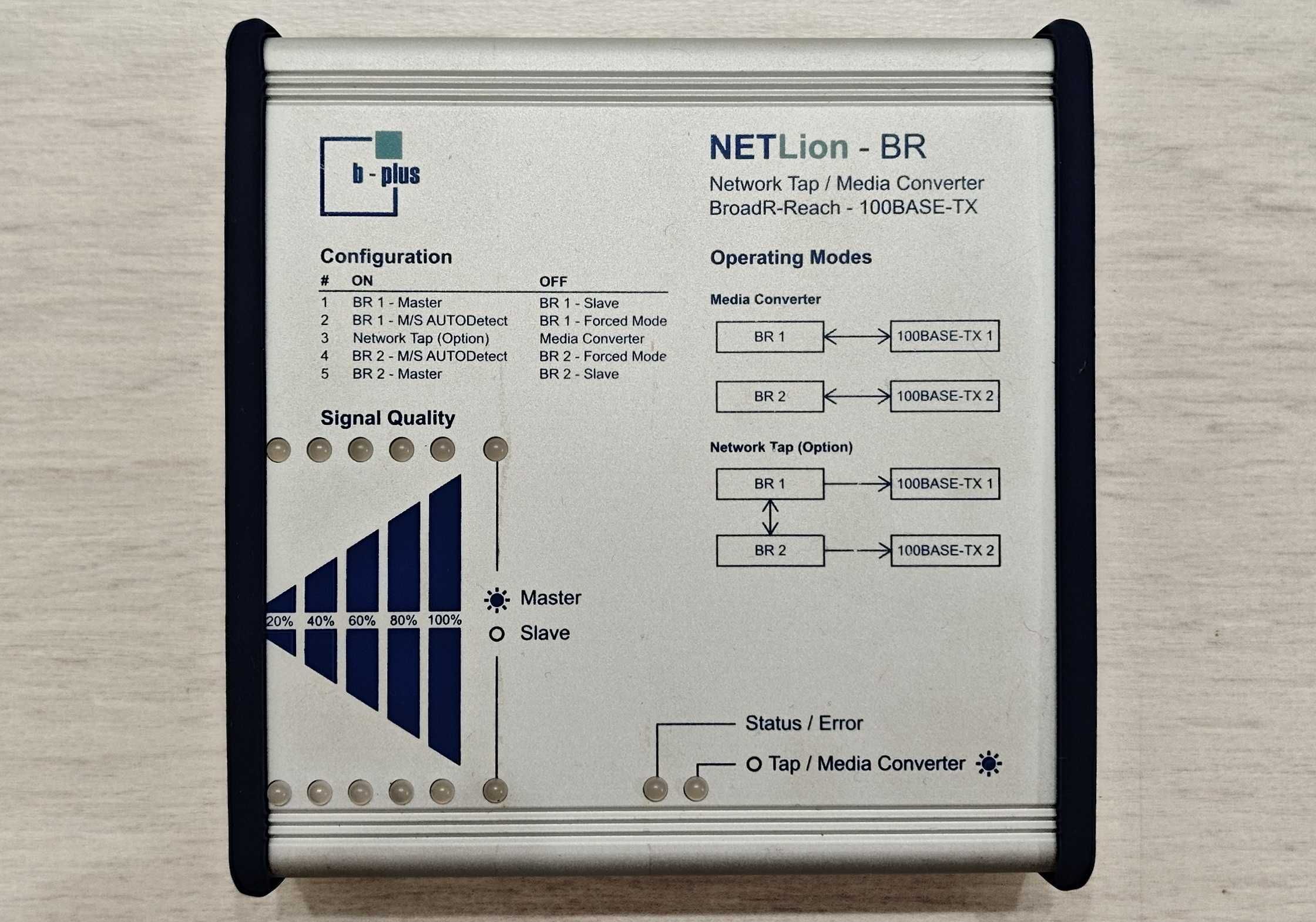

Светодиоды для:
• BASE-T1 Signal Quality
• Operating Mode
• Master/Slave

Простая конфигурация:

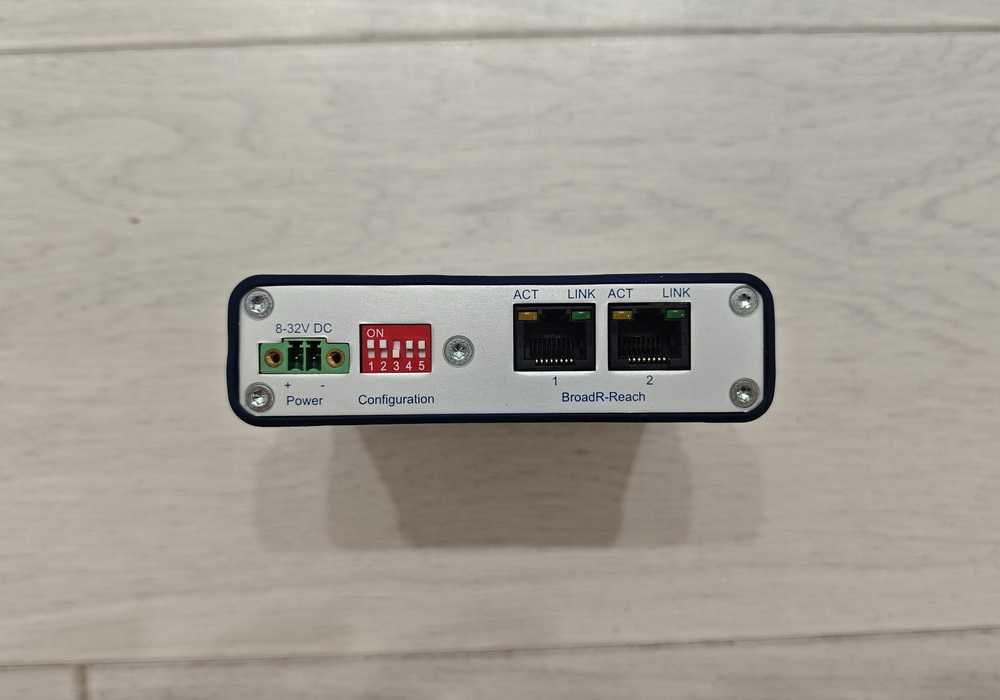

• Базовая конфигурация без ПК через DIP-переключатели

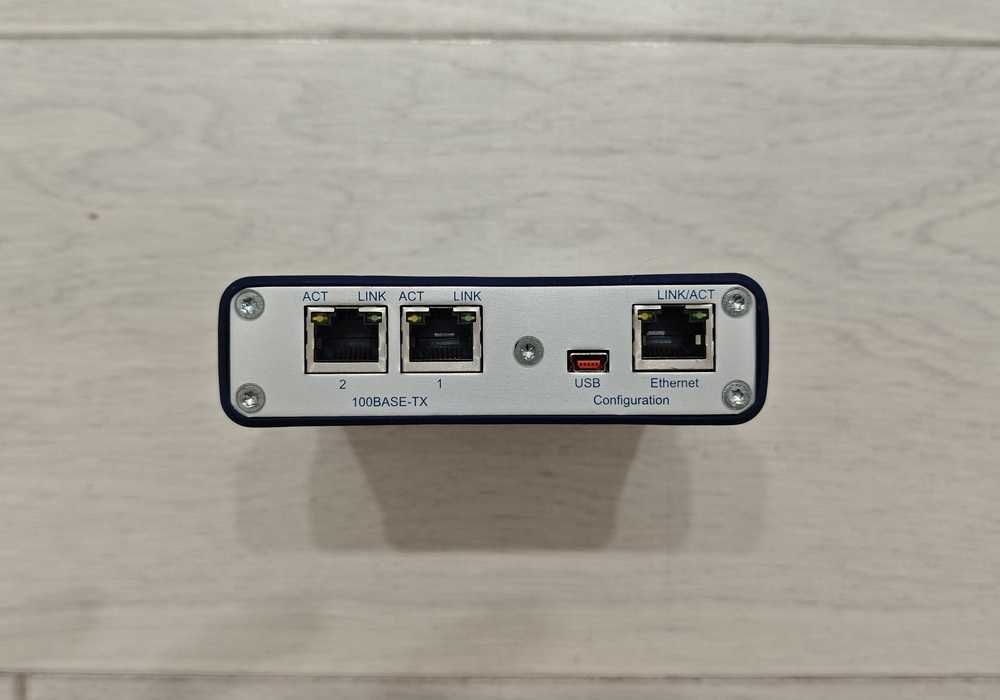

• Расширенная настройка и диагностика через веб-интерфейс
• Изменение настроек устройства через Common Gateway Interface (CGI)

NETLion is a development tool for BroadR-Reach® networks. It supports the user for logging and analyzing of data traffic or converts BroadR-Reach® physics to 100BASE-TX Ethernet, which is common in the IT area.

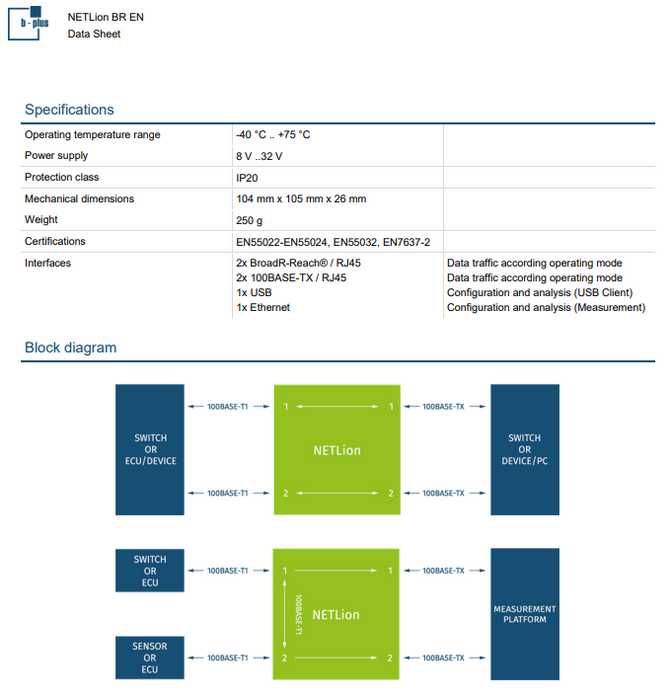

Operating Mode Dual Media Converter
Up to two BroadR-Reach® Signals are converted to 100BASE-TX Ethernet, which is common in the IT area.

Operating Mode Network Tap
During the operating mode Network Tap data is decoupled of both BroadR-Reach® line ends and transmitted on the two 100BASE-TX interfaces. The network tap operates on layer 1 and inserts a small symmetric and constant delay of about 1.2 μs.

Discover errors
With the NETLion Configurator Software you can see signal quality, occurring errors, as well as the status of the data traffic.

For use in the automotive area
NETLion can be used for the development desk and even for use in harsh environments. Power supply and operating temperature range are designed for the permanent integration in such environments.
