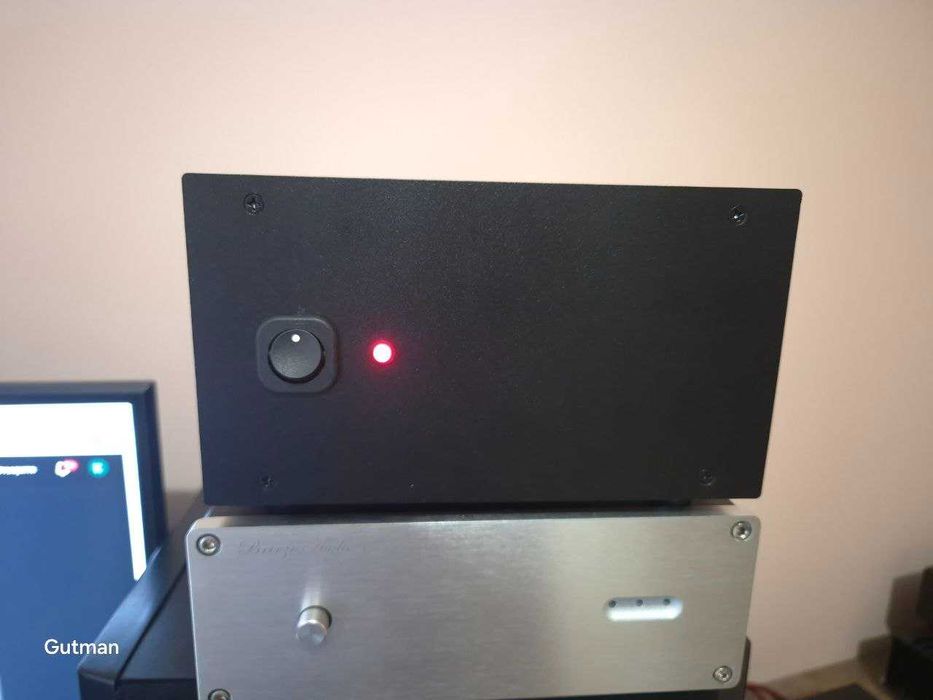

Цифро-аналоговий перетворювач (ЦАП) на класичних чіпах PCM56P
Пропоную вашій увазі високоякісний ЦАП, побудований на легендарних чіпах PCM56P. Схема цього пристрою відпрацьована роками та втілює найкращі технічні рішення:

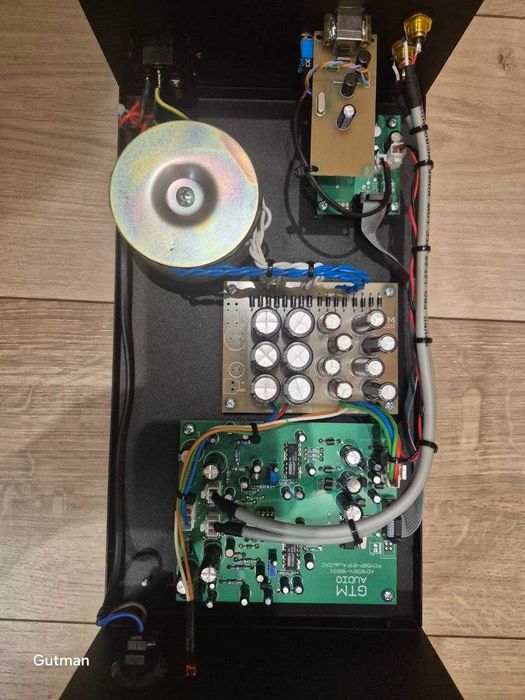

Блок живлення: Побудований за структурою RCRCC, що забезпечує чистоту живлення та гарне пригнічення змінної складової.

Цифровий фільтр: Використано YM3434 — єдиний серед ЦФ, здатний працювати з несинхронним тактуванням частотою 20МГц. На мою думку, це взагалі один з найкращих ЦФ для мультибітних цап 16/18 Біт.

Вихідна частина: Класична схема перетворення I-V на швидкому операційному підсилювачі (ОП) із використанням вбудованих у корпус мікросхем ЦАП резисторів. Це один із найбільш стабільних варіантів перетворення.

Фільтрація та буфер: пасивний ФНЧ та повторювач на музикальному ОП NEC uPC4570.

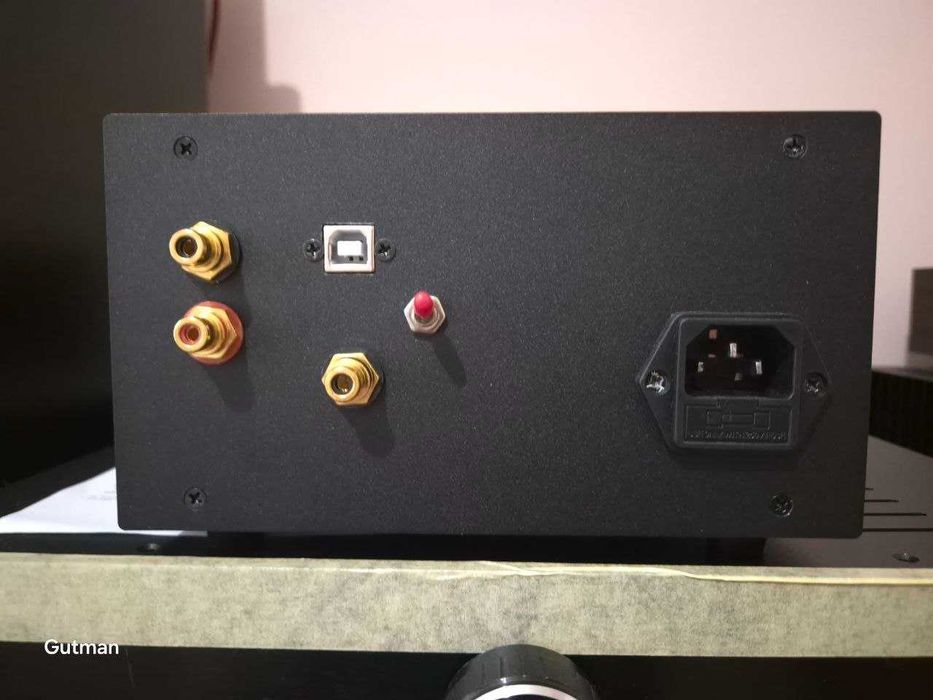

Параметри входу: Для USB та Coaxial входів роздільна здатність становить 16 bit / 44.1-48 kHz.

Використані компоненти:
Чіпи: Нові оригінальні PCM56P (виробництво Філіппіни). Це остання генерація цих мікросхем; на мій погляд, вони звучать краще за японські та корейські аналоги минулих років.

Резистори: Прецизійні металоплівкові Vishay Beyschlag (MBB0207, MBB0204, 1%, 50ppm).

Конденсатори: Високоякісні електроліти від Rubycon, Nippon Chemi-Con KY, Nichicon, Panasonic, Hitano. Кераміка: NP0 Murrata та X7R Samsung.

Корпус: Сталевий, українського виробництва (Mi-BOX). Можливе виготовлення в іншому корпусі (обговорюється в особистих повідомленнях).

Додаткова інформація:
Наразі це не комерційний проєкт, а скоріше реалізація залишків плат та деталей, які я монтую за наявності вільного часу та натхнення.

Гарантія на готовий виріб: 1 рік.

Репутація: Багато хто може пам’ятати мене за роботами на профільному Hi-Fi форумі. Відгуки та рейтинг доступні для ознайомлення:
https:/ /hi-fi-forum.net/profile/7161/reputations?uid=7161 - Тут треба прибрати пробіл між двома слешами //
