Характеристики и описание
Основные

Производитель
Geya
Страна производитель
Китай
Тип УЗО
Реле
Материал корпуса
Пластик
Максимальное сечение провода
16 кв. мм
Степень защиты IP
20
Коммутационная износостойкость
2000 циклов
Механическая износостойкость
2000 циклов
Тип монтажа
На DIN рейку
Вес
1 кг
Технические характеристики
Номинальный ток
63 А
Частота тока
50 Гц
Номинальное рабочее напряжение по переменному току
220 В
Количество полюсов
2 шт
Время срабатывания
8 мс
Количество модулей
3 шт

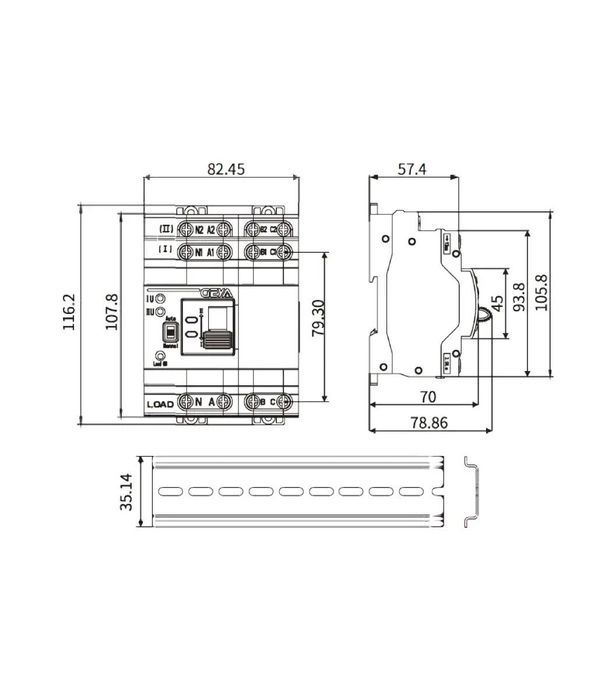

Габаритные размеры
Длина
70 мм
Высота
107 мм
Ширина
55 мм
Меры предосторожности и рекомендации при использовании:

1. Электроника в этом устройстве анализирует фазу и ноль, поступающие через контакты N1/A1/N2/A2. Если от инвертора приходит фаза + фаза, устройство может работать некорректно, а именно: реле будет щелкать, или зелёный индикатор будет мигать. В таких случаях обычно делают отдельный ноль для инвертора через шину заземления в квартире или используют АВРы TOMZN.

2. АВР нужно защищать от перепадов напряжения/пониженого напряжения. При напряжении ниже 185 В может сгореть катушка.

У нас можно преобрести качественные реле напряжения с контролем тока:

3. Для корректной работы инвертор/генератор должны отдавать ток не менее 5а, соответственно инвертор/генератор/зарядная станция должны иметь мощность не менее 1200 Вт

4. Переключатель нельзя переключать вручную в автоматическом режиме, иначе может сгореть катушка.

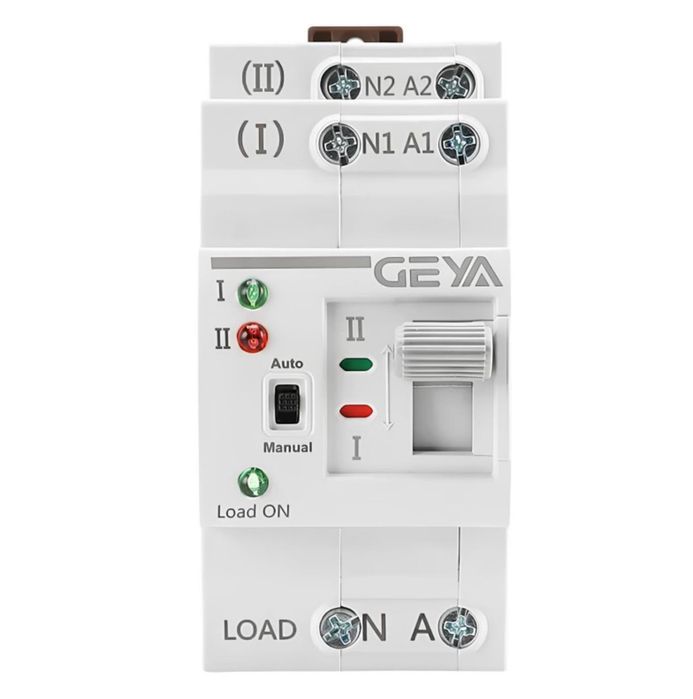

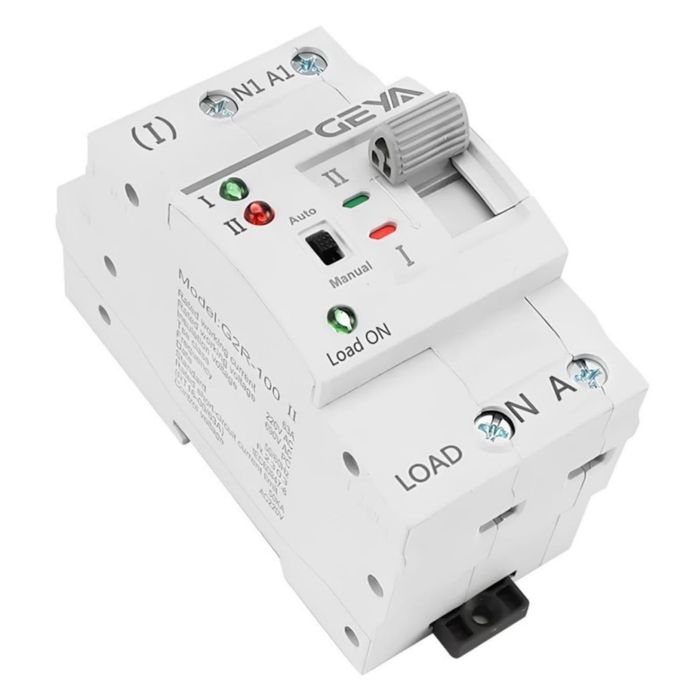

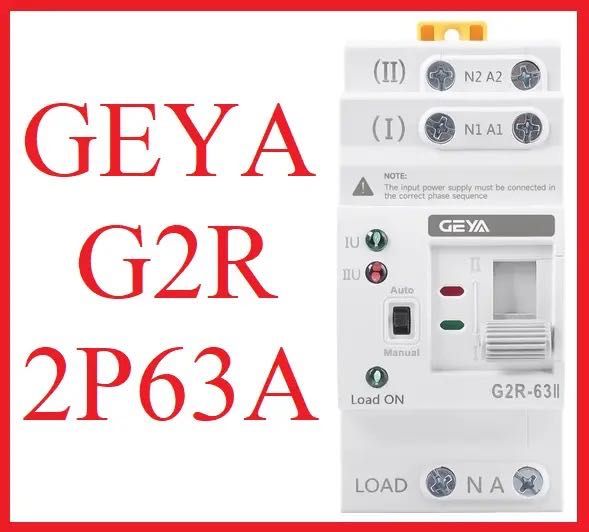

Описание автомата ввода резерва (АВР) GEYA G2R-63 2P 63А
Автомат ввода резерва АВР GEYA (Гея) – компактный автомат ввода резерва, ширина 5 см , занимает всего 3 модуля. Используется для подключения генератора, инверторного преобразователя DC-AC, портативных зарядных станций типа EcoFlow и общей городской электросети. Идеальное рост для квартир, домов, офисов. Особенностью является быстрое переключение между линиями питания – 50 ms. Предназначен для автоматического или ручного переключения между основной и резервными линиями питания, идеален для использования при аварийных отключениях. При отсутствии основного питания он автоматически переключается на резервное, при восстановлении основного питания он приоритетно переключается на него. Внимание, важно! Все устройства АВР обязательно устанавливаются в цепи с устройством защиты от перенапряжения (реле напряжения) или стабилизатором, по схеме: Городская электросеть → реле напряжения/стабилизатор → автомат ввода резерва АВР При использовании АВР без защитных устройств существует большой риск выхода из строя АВР через перегрузка высоким напряжением и током (не является гарантийным случаем).

Особенности автомата ввода резерва (АВР) GEYA G2R-63 4P 63А
При отключении основного источника питания устройство автоматически переходит на резервный источник питания.
После восстановления основного источника питания устройство снова автоматически переключится на него.
Если оба источника питания отключены, устройство не будет работать до тех пор, пока один из источников питания не будет включен. После включения одного из источников устройство автоматически подключается к нему.
При необходимости можно вручную выбрать направление источника питания с помощью соответствующего переключателя.

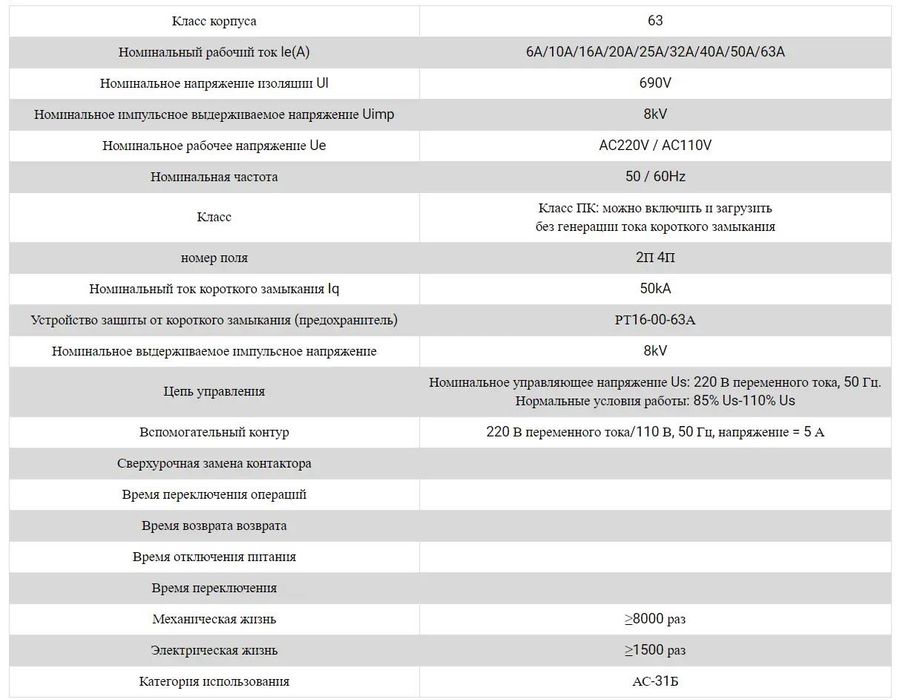

Характеристики автомата ввода резерва (АВР) GEYA G2R-63 4P 63А
Количество фаз: 1
Количество полюсов: 2
Количество модулей: 3
Номинальный ток: 63 A
Напряжение: 220/380 V
Время переключения: 50 ms
Поддержка ручного режима переключения
Рабочая температура окружающей среды: +5…40 °C
Монтаж: DIN рейка
Размер: 50 x 70 x 107 mm
