Незаменимая вещь для владельца АКБ 12 вольт ЛЮБОГО типа. Контроллер может бить постоянно подключенным к стационарной батареи. Он не потребляет энергию самой АКБ , также автоматически включает/отключает ЗАРЯДНОЕ устройство от сети 220 вольт. Делает невозможным перезаряд или зазряд АКБ.
Модуль уже НАСТРОЕН на нужное для качественной зарядки и контроля АКБ :
напряжение нижнее - 10,5 вольт / верхнее - 14,4 вольт. Светодиодный индикатор вкл\выкл
Удобное и понятное подключение.

Полное описание.

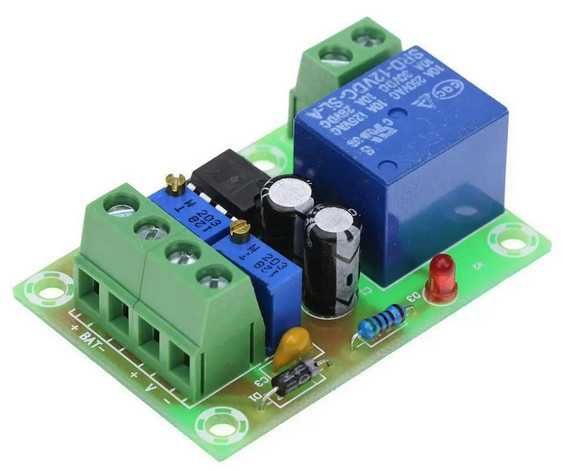

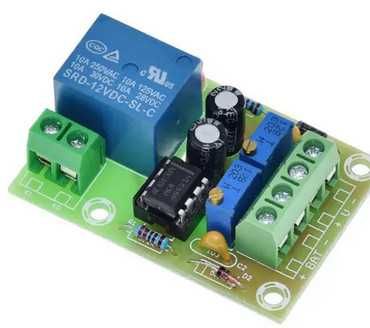

Модуль включения и отключения зарядного устройства работает по достижении заданных порогов напряжения для контроля нужного заряда автомобильного 12-вольтного аккумулятора. Устройство дает возможность автоматизировать процесс заряда аккумулятора, при этом он защищает аккумулятор от перезаряда или переразряда. Модуль предназначен для автоматического включения/выключения автомобильного зарядного устройства, при условии достижении напряжения на аккумуляторной батарее необходимых значений верхнего и нижнего уровней напряжения. Если напряжение аккумулятора будет равно или ниже заданного значения напряжения нижнего порога – контроллер включит зарядное устройство. При достижении на батарее напряжения верхнего порога, контроллер выключит зарядное устройство, предохраняя аккумулятор от перезаряда.
Особенности:

- сборка соответствует специальному контролю напряжения IC
- напряжение отсечки делает точным и стабильным
- обеспечивает надежную работу
- малый объем и большой ток
- автоматически зарядка и отключение
Параметры:

входное напряжение: 10 -18В
размеры: 50 x 32 x 18 мм

Настройка:

Подстроечный резистор VR1 регулирует нижний порог срабатывания, подстроечный резистор VR2 регулирует верхний порог срабатывания. При вращении подстроечных резисторов по часовой стрелке напряжение уменьшается, при вращении подстроечных резисторов против часовой стрелке напряжение увеличивается.

Пример настройки нижний порог 10В, верхний порог 15В. Подключаем источник питания с регулируемым выходным напряжением к контролеру, изменяя напряжение записываем напряжение срабатывания, например 11В и 14.5В. Крутим подстроечный резистор VR2 против часовой стрелки 1-2 оборота напряжение увеличится примерно на 1-2 вольта до 15.5-16.5В, уменьшаем напряжение БП до срабатывания нижнего порога загорится светодиод, устанавливаем напряжение БП 15 и медленно вращаем подстроечный резистор VR2 против часовой стрелки до срабатывания контролера светодиод погаснет.

Стоимость: ОЛХ доставка -120 грн., самовивоз Полтава -100 грн
