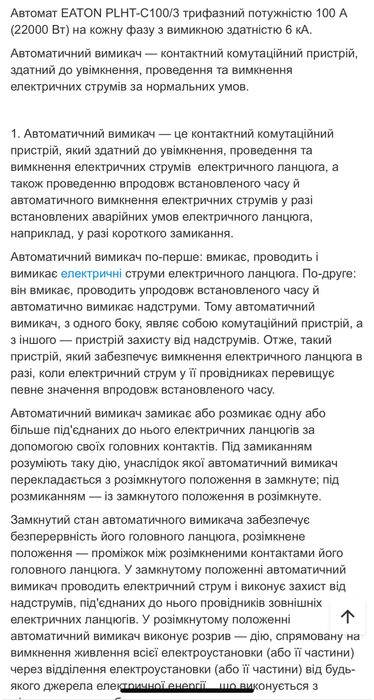

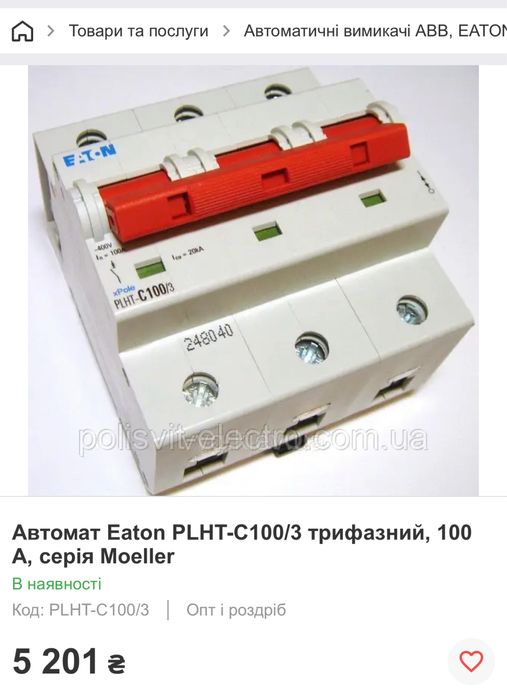

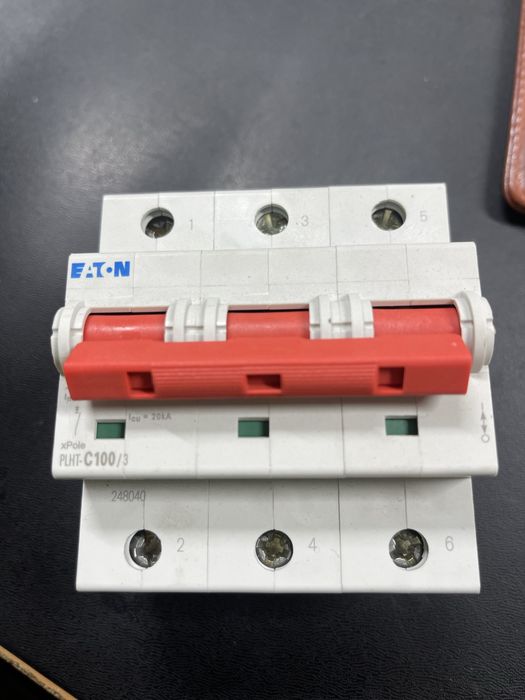

Автомат EATON PLHT-C100/3 трифазний потужністю 100 А
(22000 Вт) на кожну фазу з вимикною здатністю 6 кА.
Автоматичний вимикач — контактний комутаційний пристрій, здатний до увімкнення, проведення та вимкнення електричних струмів за нормальних умов.
1. Автоматичний вимикач — це контактний комутаційний пристрій, який здатний до увімкнення, проведення та вимкнення електричних струмів електричного ланцюга, а
також проведенню впродовж встановленого часу й
автоматичного вимкнення електричних струмів у разі встановлених аварійних умов електричного ланцюга, наприклад, у разі короткого замикання.
Автоматичний вимикач по-перше: вмикає, проводить і вимикає електричні струми електричного ланцюга. По-друге: він вмикає, проводить упродовж встановленого часу й автоматично вимикає надструми. Тому автоматичний вимикач, з одного боку, являє собою комутаційний пристрій, а з іншого — пристрій захисту від надструмів. Отже, такий пристрій, який забезпечує вимкнення електричного ланцюга в разі, коли електричний струм у її провідниках перевищує
певне значення впродовж встановленого часу.
Автоматичний вимикач замикає або розмикає одну або більше підʼєднаних до нього електричних ланцюгів за допомогою своїх головних контактів. Під замиканням розуміють таку дію, унаслідок якої автоматичний вимикач перекладається з розімкнутого положення в замкнуте; під розмиканням — із замкнутого положення в розімкнуте.
Замкнутий стан автоматичного вимикача забезпечує безперервність його головного ланцюга, розімкнене положення — проміжок між розімкненими контактами його головного ланцюга. У замкнутому положенні автоматичний вимикач проводить електричний струм і виконує захист від надструмів, підʼєднаних до нього провідників зовнішніх електричних ланцюгів. У розімкнутому положенні автоматичний вимикач виконує розрив — дію, спрямовану на вимкнення живлення всієї електроустановки (або її частини) через відділення електроустановки (або її частини) від будь-якого джерела електричної енергії що
