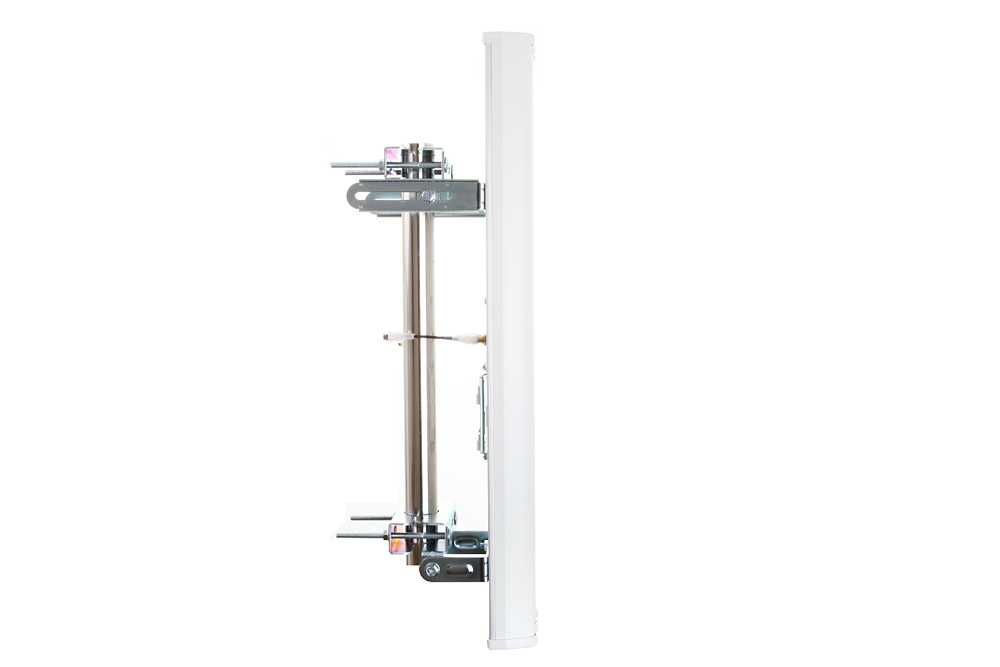

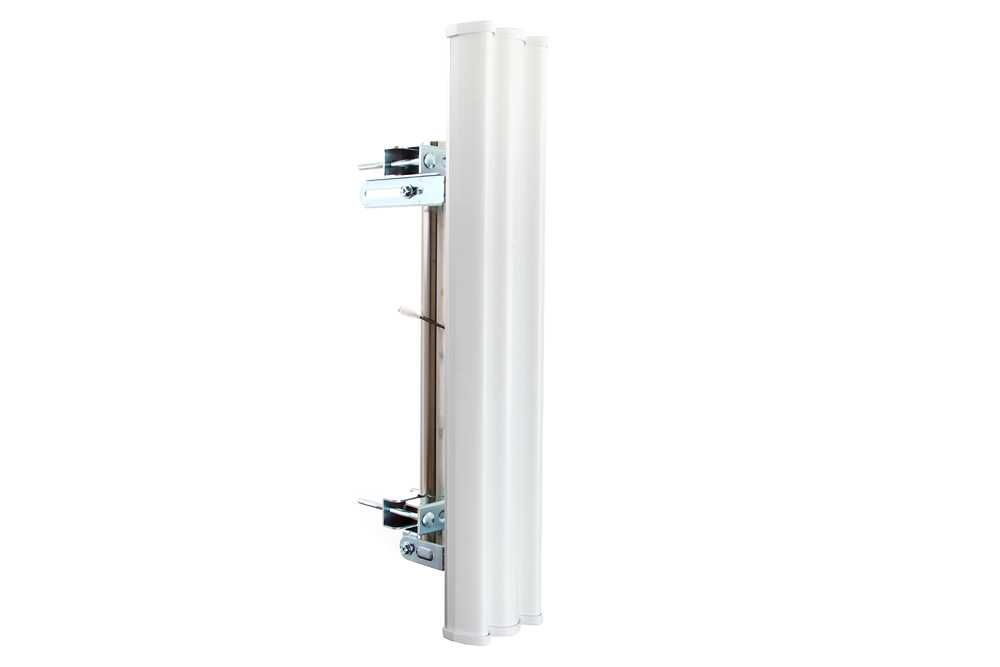

AM-5G19-120 - секторная антенна из линейки AirMax Sector, предназначенная для создания ячеистых сетей средней удаленности. Отлично подходит для создания широко направленной или круговой (из трех AM-5G19-120 на одной мачте) сети радиусом до 10км.

Передающие характеристики Ubiquiti AirMax Sector AM-5G19-120 таковы:

Рабочий диапазон частот - 5.15 - 5.85 GHz.
Коэффициент усиления - 19dBi.
Поляризация двойная линейная.
Поддерживает мультиплексирование по MIMO 2x2.
Ширина луча - 120° (в обоих поляризациях).
Электрическая ширина луча - 4°.
Электрический наклон луча – 2.


Ubiquiti AirMax Sector AM-5G19-120 создавалась преимущественно для работы в паре с RocketM5. Она показывает лучшую производительность в PtMP-сетях именно с данной AP в качестве базовой станции. В свою очередь, AirOS, установленная на RocketM5, включает в себя немало проприетарных утилит, позволяющих реализовать весь потенциал данной антенны:

AirView - технология спектрального анализа всей полосы частот, для выбора наименее зашумленной частоты.
AirSelect - автоматически подбирает пустой или наименее забитый канал с оптимальными характеристиками для работы.
Удобная система графического мониторинга с отображением подключенных устройств со всей необходимой информацией прямо на карте местности.
И многое другое.

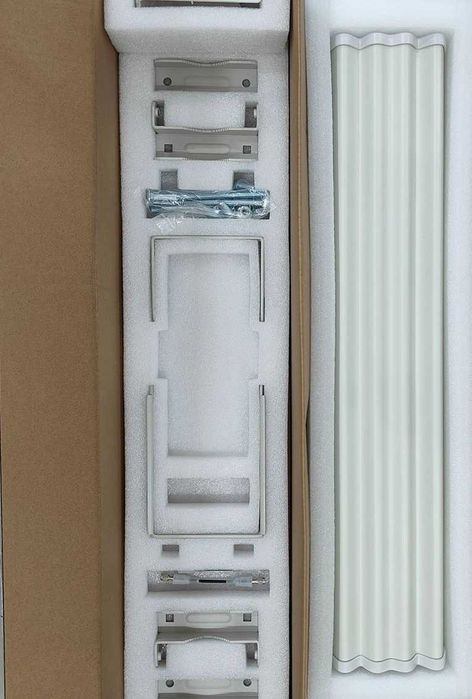

AirMax Sector AM-5G19-120 изготовлена из легковесного алюминия, и довольно устойчива к ветру - ветровая нагрузка составляет всего 20 lbf (88.9 ньютон) при 55.88 м/с. Как и вся линейка AirMax Sector, антенна оснащена креплением под AP форм-фактора Rocket (точки доступа других производителей, как правило, имеют собственные крепления). Также в комплект входит 2x RP-SMA-RP-SMA коннектора (достаточно длинных для подключения AP на мачте).

Ubiquiti AirMax Sector AM-5G19-120 - монтаж
Весь процесс сборки AM-5G19-120 включает в себя всего несколько шагов, так что монтаж можно произвести самому:

Вставить Rocket в крепление на задней стенке.
Подключить коннекторы соответственно поляризационной разметке и накрыть AP защитным колпаком.
Вставить П-образные брекеты (большой - сверху) в наконечники на стенке антенны и закрепить гайками.
Соединить брекеты и крепления с “ушками” болтами 8x20.
Установить антенну на мачте и закрепить 4-мя болтами 8x135 с оставшимся креплением.

Также верхний крепеж с градусной разметкой позволяет регулировать AM-5G19-120 на -10°/+3° по вертикали.

Характеристики:

Поддержка MIMO 2x2
Коэффициент усиления 19 dBi
VSWR (макс.) 1.5:1
Угол антенны 120 °
Поляризация двойная (горизонтальная; вертикальная)
Разъем 2 x RP-SMA(Male)
Безопасность и излучение EN 302 326 DN2
Ширина полосы частот 700 МГц
Ветровое сопротивление 200 км/ч
Крепление на столбе (крепления в комплекте)
Частотный диапазон 5150-5850 МГц
Рабочий диапазон 5 ГГц
Размеры 700 x 135 x 73 мм
Применение наружные
Тип антенны секторная
Диаметр монтажной мачты Ø 40 - 80 мм
Вес 5,9 кг
Производитель Ubiquiti
