Анизотропная плёнка HITACHI AC-7206U-18, AC-2056R-35 (Z-axis) ширина 2мм (токопроводящая пленка) Т -образный наконечник жало для пайки шлейфов анизотропной пленкой растворитель G-450

Оплата та доставка
Без післяплати. Мінімальне замовлення — 100 грн.
Нова пошта / Укрпошта. Оплата до 12:00 — відправлення того ж дня. Неділя — вихідний.
_ _ _ _ _
Як замовити
1. Напишіть у чат (код позиції) зі списку нижче.
2. Ціни, зазначені в описі для всіх фасувань, діють за оплати на картку/ФОП.
3. Для оформлення через OLX Доставку встановимо ціну з урахуванням комісії сервісу: (ціна + 40 грн) * 3% для обраного фасування.
_ _ _ _ _

(Код товару) - Назва = ціна

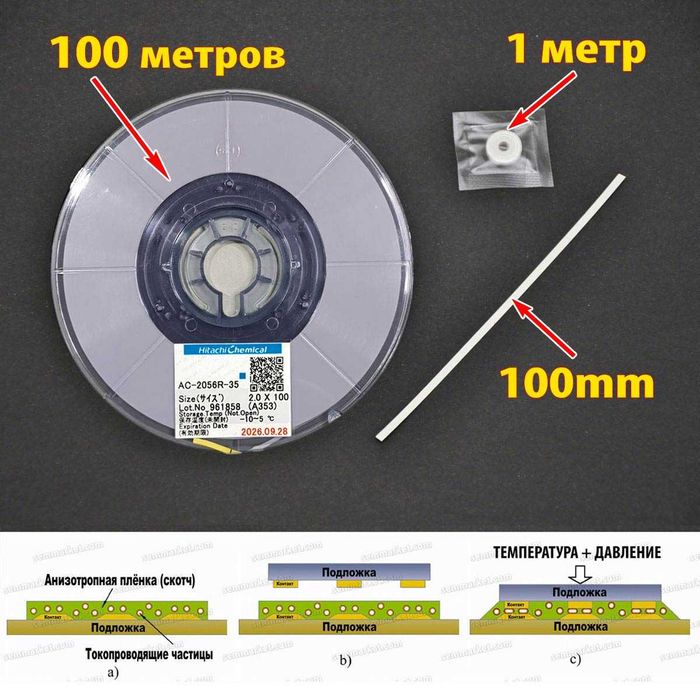

* Анизотропная пленка HITACHI AC-2056R-35 ширина 2мм

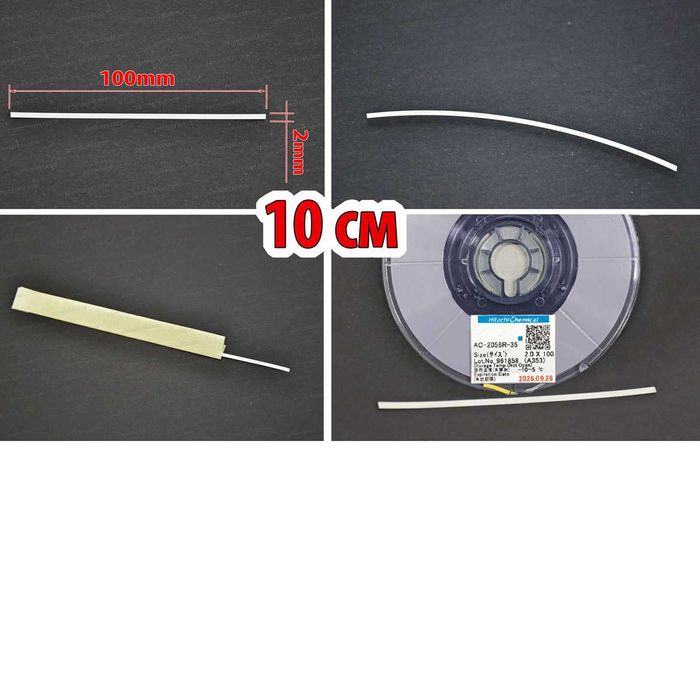

(AC-2056R-35_2_10cm) — Анизотропная пленка HITACHI AC-2056R-35 2 мм x 10 см = 51 грн.
(AC-2056R-35_2_1m) — Анизотропная пленка HITACHI AC-2056R-35 2 мм x 1 м = 126 грн.

* Анизотропная пленка HITACHI AC-7206U-18 ширина 2мм

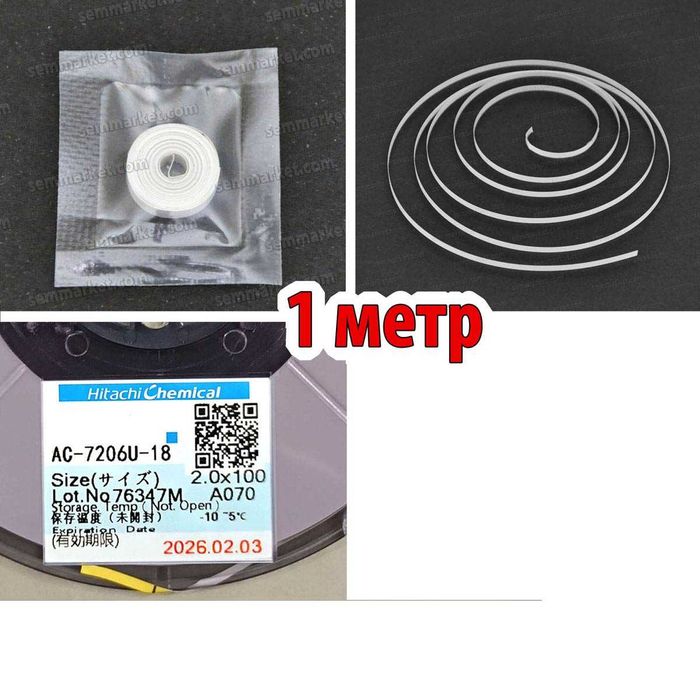

(Sko-AC-7206U-18-1m) — Анизотропная пленка HITACHI AC-7206U-18 2 мм x 1 м = 120 грн.

* Растворитель G-450 анизотропной пленки
(HM-G450-3) — Анизотропная пленка растворитель G-450 3 мл = 105 грн.
(HM-G450-5) — Анизотропная пленка растворитель G-450 5 мл = 134 грн.

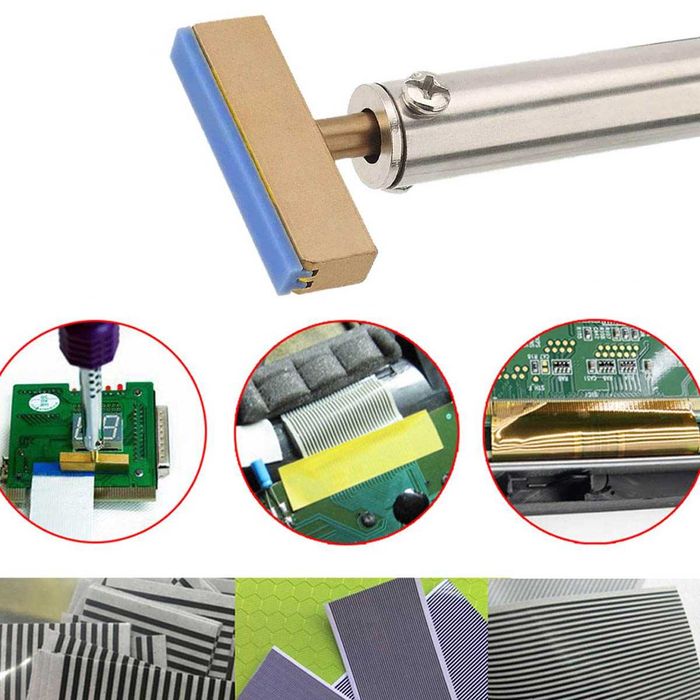

* Т - наконечники (жало) с 24см накладкой для пайки анизотропной пленкой:
(EN-110-4) — Жало Т — наконечник 4 мм = 118 грн.
(EN-110-5) — Жало Т — наконечник 5 мм — (ожидаем поставки)
(EN-110-6) — Жало Т — наконечник 6 мм = 119 грн.

Анизотропные токопроводящие плёнки Hitachi AC-7206U-18, AC-2056R используются производителями LCD плазм и других подобных устройств.
Так же применяется для ремонта телефонов, мониторов, планшетов и др..
Технология ACF широко используется для подключения ЖК-панелей с гибкими печатными платами или для подключения печатных плат в различных конфигурациях.
Анизотропная токопроводящая пленка насыщена мелко дисперсионными токопроводящими частицами золота.
При воздействии температурой и давлением на соединяемые поверхности, шарики замыкают контакты и появляется проводимость. Сама основа (сухой термоклей) является диэлектриком.
При отверждении AC-7206U-18 осуществляет электрический контакт только в направлении оси «Z» (перпендикулярно соединяемым поверхностям).
Анизотропная плёнка является идеальным соединителем, так как гарантирует надёжную связь, тепло- и электропроводность, что значительно облегчает процесс монтажа «Flip Chip» - компонентов.

ПРИМЕР ПРИМЕНЕНИЯ:
https: //youtu.be/ FZCAMsi2Pls
https: //youtu.be/ biHFJFHpqdM
https: //youtu.be/eMSzMFcQTvo

- Описание:
Торговая марка: Hitachi

Анизотропная пленка AC-7206U-18
Цвет: прозрачный
Толщина: 18 микрон
Тип шариков: Au (золото)
Размер шариков: 5 микрон
Количество шариков: 800 шт/мм2
Минимальное расстояние между контактами: 25 микрон
Ширина - 2 мм

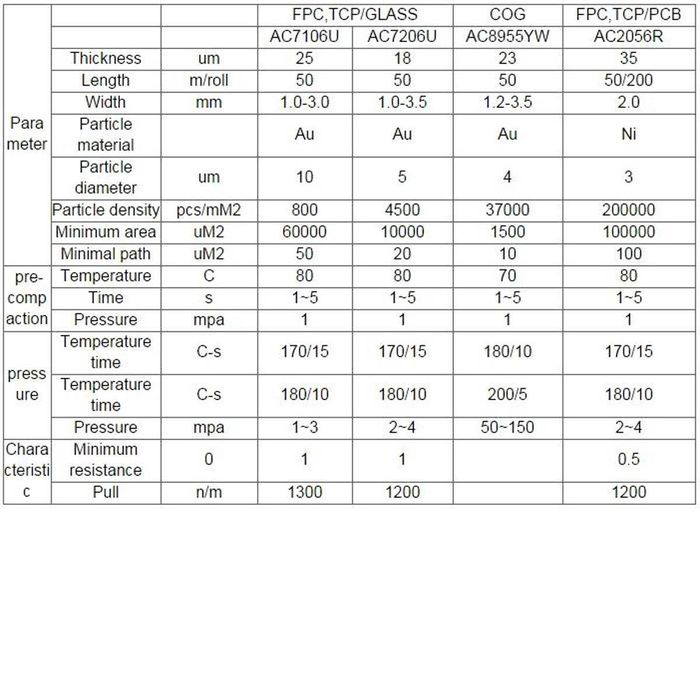

Другие технические данные см. фото
Основное технологии применение пленки AC-7206U-18 : FPC, TCP to Glass

Анизотропная пленка AC-2056R-35
Цвет: прозрачный
Толщина пленки с защитным лайнером: 35 микрон
Толщина: 35 микрон
Тип шариков: Ni (никель)
Размер шариков: 3 микрона
Количество шариков: 20000 шт/мм2
Минимальное расстояние между контактами: 50 микрон
Ширина - 2 мм
Другие технические данные см. фото
Основная технология применения пленки AC-2056R-35: FPC, TCP to PCB

- Применение
ВНИМАНИЕ! Для выполнения работ с анизотропной плёнкой необходим опыт и навыки ремонта электроники. Учитывайте это перед покупкой плёнки.
Поверхность должна быть отчищена от остатков скотча, пыли, влаги, масла.
Прессование ACF ленты производится горячим стержнем с термодатчиком и контролируемм усилием давления в два этапа.
1) Нанесение анизотропной ленты на приклееваемую поверхность (начальное закрепление): Температура - 60-80°C, давление - 1 кг/см2, длительность 1-5с.
2) Полная фиксация: Температура - 170-200°C, давление - 2-4 кг/см2, длительность 10-15с.
Температура может варьироваться в пределах 170-180°C в зависимости от толщины, материала, условий окружающей среды.

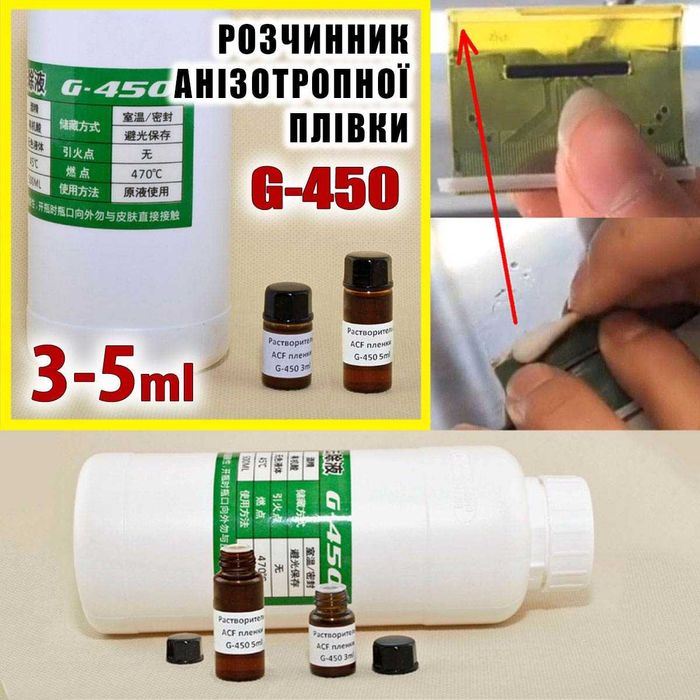

Растворитель G-450
Характеристики:
Состав: хлорный растворитель, спиртовой растворитель, сложноэфирный растворитель, органическая кислота, неионогенный стабилизатор поверхностно-активного вещества.
Внешний вид: жидкость
Объём: 3 мл.
Размер банки: 32 х 16 мм.
Вес с банкой: 8 г.
Удельный вес растворителя: 1,25
Воспламеняемость: Нет
Точка кипения Точка кипения: 45С
Меры предосторожности
1. В месте использования следует использовать вентиляцию.
2. При работе используйте защитные перчатки очки и другое защитное снаряжение.

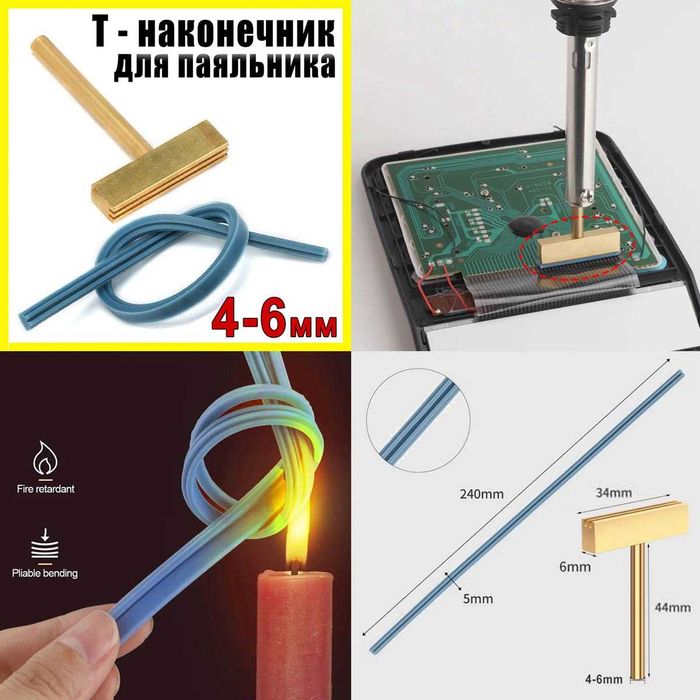

Т - наконечники с силиконовой накладкой для па йки анизотропной пленкой:
Диаметр хвостовика: 4/5/6 мм.
Размер рабочей поверхности: 34мм.
Длинна хвостовика: 44мм.
Длинна тефлоновой накладки: 24см (+-5мм)
Комплектация:
Т-наконечник - 1шт.
Силиконовой накладка - 1шт.
