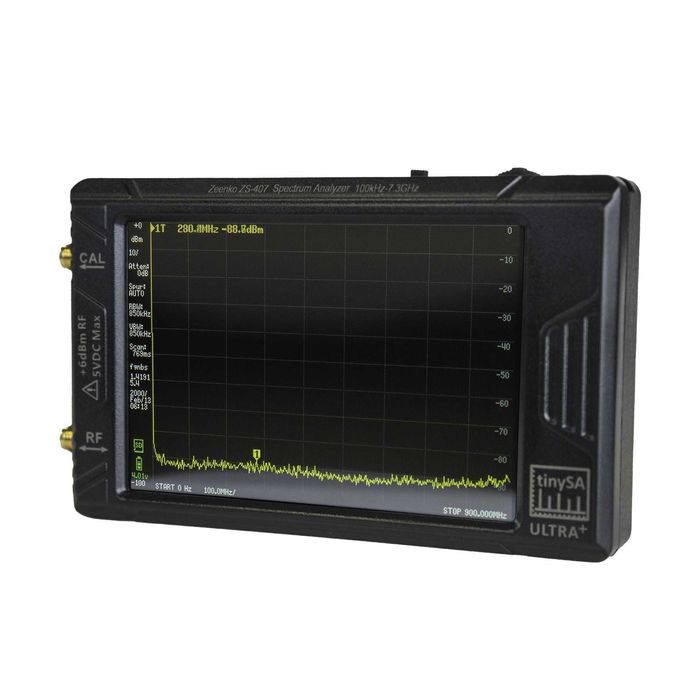

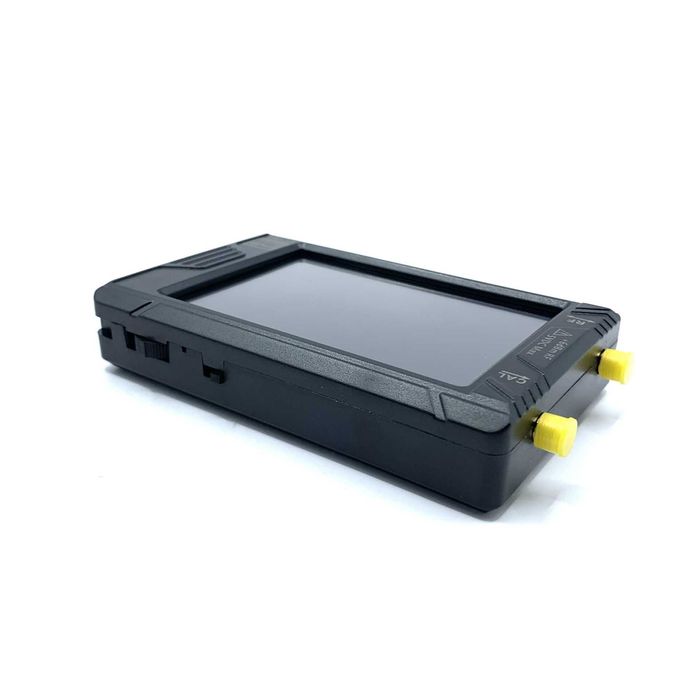

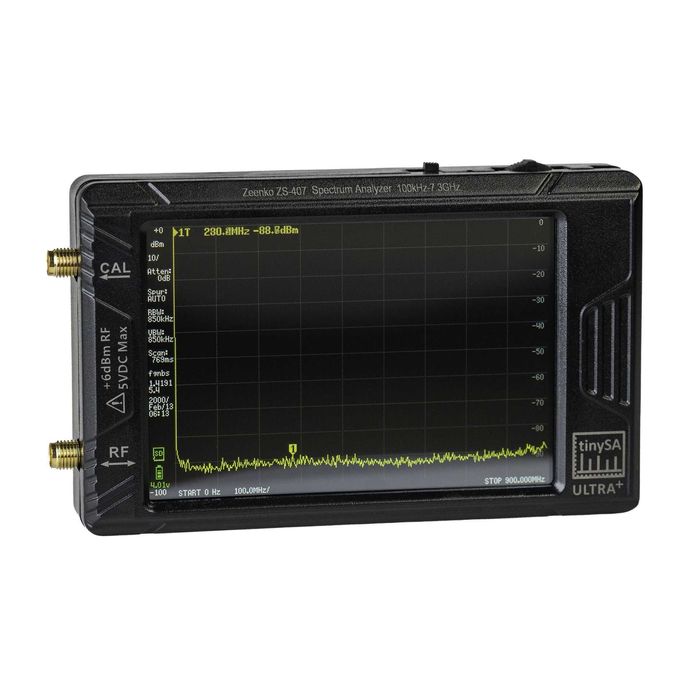

TinySA Ultra (ZS405) и TinySA Ultra+ (ZS407) – оба портативных анализатора спектра, однако Ultra+ имеет более расширенную спецификацию. TinySA Ultra+ поддерживает более широкий диапазон частот: 0,1–900 МГц (0,1–800 МГц для базовой модели TinySA Ultra) и до 7,3 ГГц в режиме Ultra (5,3 ГГц для TinySA Ultra). Кроме того, TinySA Ultra+ также имеет более высокие пределы генерации сигнала: до 6,3 ГГц для прямоугольных сигналов и 7,3 ГГц для тестовых сигналов, в отличие от показателей TinySA Ultra: 4,4 ГГц и 5,3 ГГц соответственно. Обе модели имеют 4-дюймовый экран с цветным дисплеем и разрешением 450 точек, слот для карт памяти microSD и память для хранения результатов измерений и настроек. Улучшенная модель TinySA Ultra+ идеально подойдет для более требовательных задач и профессионального использования.

Технические характеристики анализатора tinySA Ultra+

Диапазон частот анализатора:
– от 100 кГц до 900 МГц (в обычном режиме)
– от 100 кГц до 7.3 ГГц (в режиме Ultra)
– калиброванный по уровню сигнала до 7.3 ГГц
– способен наблюдать сигналы до 12 ГГц
Входной импеданс: 50 Ом (при входном аттенюаторе > 10 дБ)
Точка сжатия на 1 дБ: -1 дБм (при внутреннем аттенюаторе 0 дБ)
Фазовый шум -100 дБ/Гц для смещения на 10 кГц и -103 дБ/Гц для смещения на 100 кГц
Переключаемый ручной или автоматический входной аттенюатор от 0 дБ до 31 дБ с шагом 1 дБ (при выключенном МШУ)
Максимально допустимый уровень входного сигнала: +6 дБм при входном аттенюаторе 0 дБ
Максимально допустимый краткосрочный пиковый уровень коротких входных сигналов: +20 дБм, при входном аттенюаторе 30 дБ
Рекомендуемый уровень входного сигнала при автоматическом режиме входного аттенюатора: +0 дБм
Для наилучших результатов измерений поддерживайте входной уровень сигнала -25 дБм
Максимальное входное напряжение: ±5 В по постоянному току
Динамический диапазон: 70 дБ (отсутствуют паразитные гармоники при RBW 30 кГц)
Разрешение измерения мощности: 0,5 дБ
Равномерность частоты: ±2 дБ до 5,3 ГГц; ±5 дБ от 5,3 ГГц до 6 ГГц
Абсолютная погрешность измерения уровня мощности: ± 2 дБ (после калибровки)
Точка пересечения продуктов модуляции третьего порядка (IIP3) на входе: +15 дБм, при внутреннем аттенюаторе 0 дБ
Ширина полосы фильтров разрешения: 0.2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц
Скорость сканирования: более 1000 пикселей/сек, при использовании фильтров с максимальной шириной полосы
Разрешение: 51, 101, 145, 290 или 450 точек измерения
Автоматическая оптимизация фактических точек сканирования для обеспечения покрытия всего диапазона сканирования независимо от выбранного фильтра разрешения
Функция подавления паразитных помех для дифференциации между отметками от внутригенерированных гармоник и реальным входным сигналом
Встроенный МШУ на 20 дБ и коэффициентом шума 5 дБ
Средний отображаемый уровень шума (DANL)
Наименьший заметный уровень сигнала без МШУ на частоте 30 МГц и полосе разрешения 30 кГц: -102 дБм
Наименьший заметный уровень сигнала с МШУ на частоте 30 МГц и полосе разрешения 200 Гц: -145 дБм

В комплект поставки анализатора tinySA Ultra+ входит:

1 x SMA антенна
1 x SMA переходник гнездо-гнездо
2 x ALSR100 кабеля длиной 30 см с разъемами SMA
1 x USB-C кабель
1 x 32ГБ MicroSD карта
