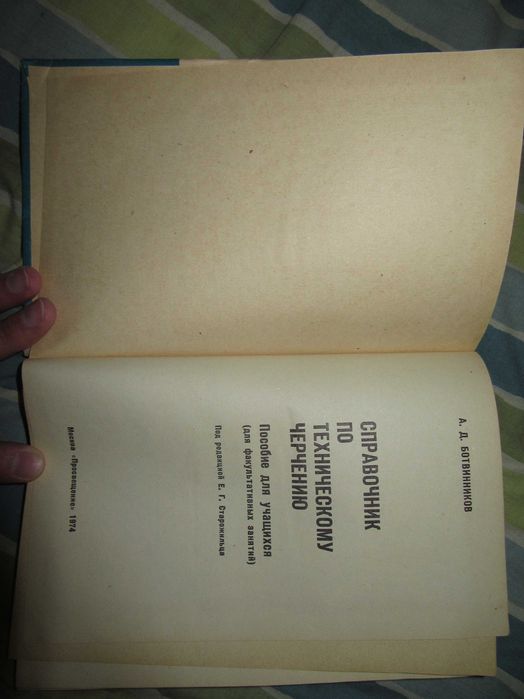

Название: Справочник по техническому черчению
Автор: Ботвинников А.Д.
Под редакцией Е. Г. Старожильца
Издательство: Просвещение
Год: 1974
335 с.
Язык: Русский
Рубрики: Техническое черчение--Справочники

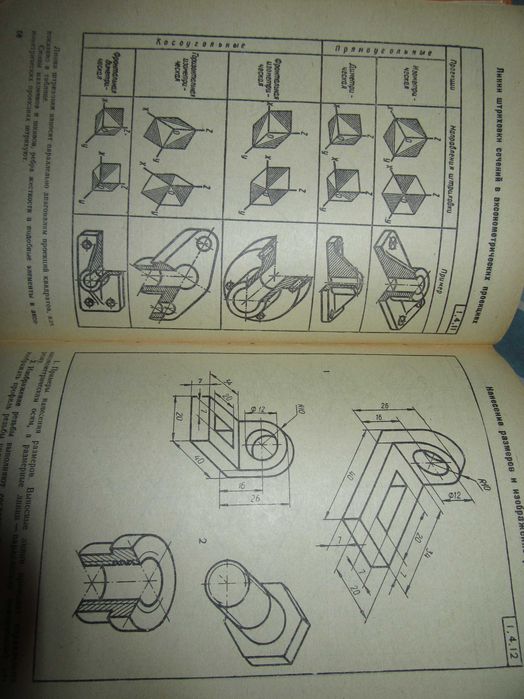

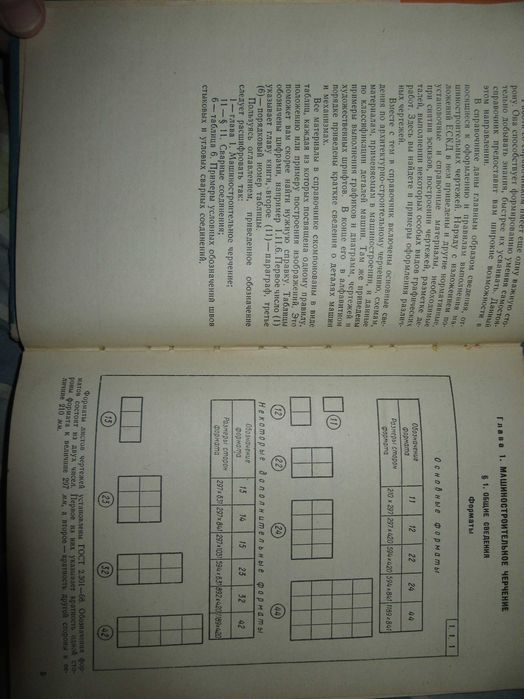

Глава 1. Машиностроительное черчение.: Общие сведения. Прикладные геометрические построения. Изображения – виды, разрезы, сечения. Аксонометрические проекции. Графические обозначения материалов. Нанесение размеров и предельных отклонений. Предельные отклонения формы и расположения поверхностей, обозначение их шероховатости, покрытий и видов обработки. Изображение и обозначение резьбы. Резьбовые соединения. Шпоночные и клиновые соединения. Штифты и шплинты. Сварные соединения. Неразъемные соединения. Зубчатые колеса, червяки и звездочки цепных передач. Пружины. Составление эскизов. Сборочные чертежи. Разметка деталей. Материалы к планировке оборудования учебно-производственных мастерских и цехов. Чертежи изделий с электрическими обмотками. Разные нормативные, установочные и справочные материалы. Глава 2. Архитектурно-строительное черчение.: Элементы зданий, санитарно-технические устройства и чертежи зданий. Планировка земельных участков и жилых помещений. Условные обозначения на топографических планах и географических картах. Глава 3. Схемы: Элементы кинематики. Условные обозначения некоторых элементов машин и механизм в схемах, выполняемых в аксонометрических проекциях. Примеры выполнения кинематических схем. Электрические схемы. Радиосхемы. Глава 4. Графики и диаграммы. Глава 5. Шрифты. Глава 6. Классификация деталей и машин. Глава 7. Материалы и их обозначение на чертежах. Глава 8. Разные сведения.
Отправлю почтой.
