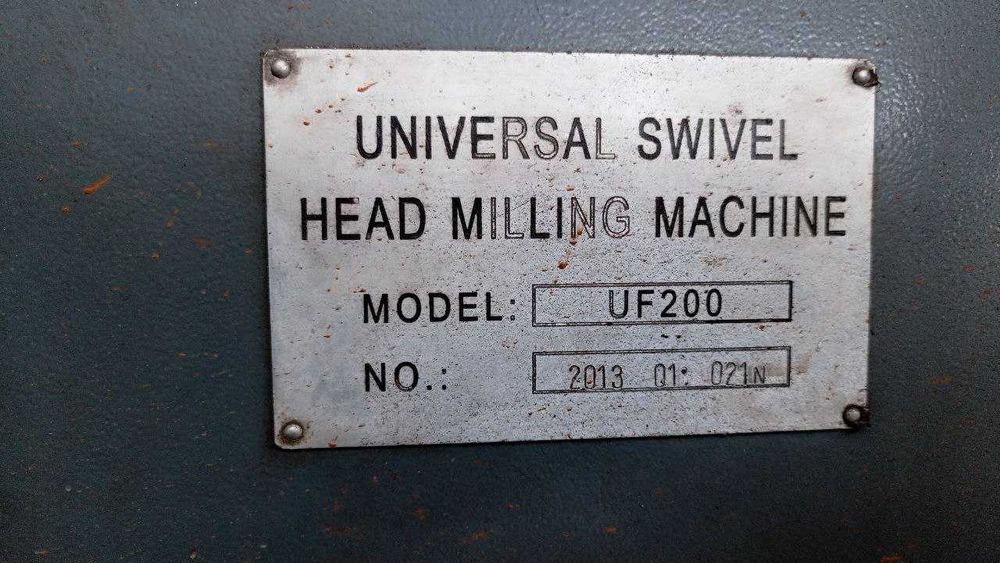

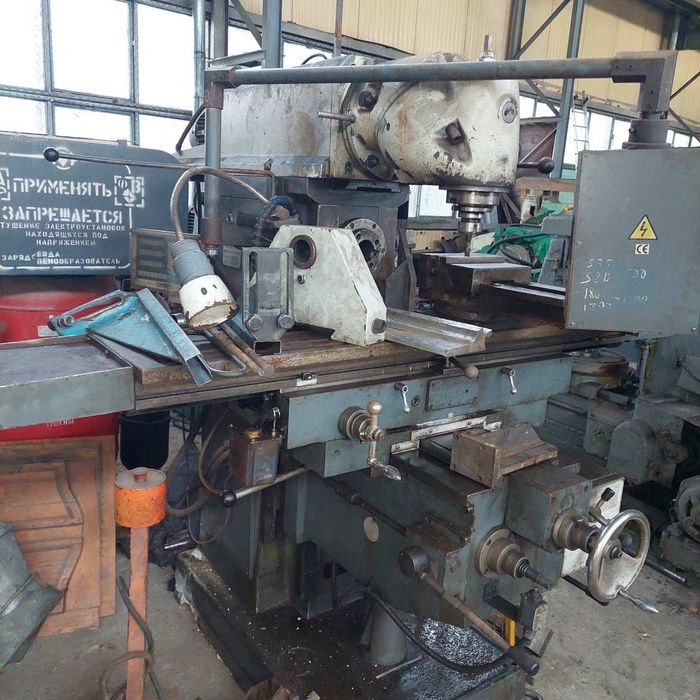

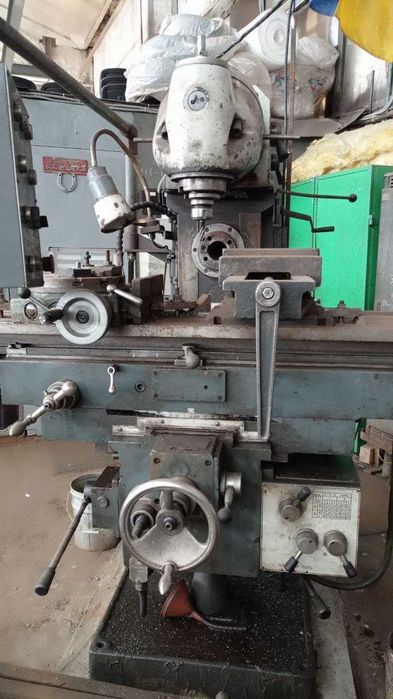

Верстат універсально-фрезерний FDB Maschinen UF 200Технические характеристики:
Мощность двигателя привода вертикального шпинделя, кВт 4,0
Мощность двигателя привода горизонтального шпинделя, кВт 4,0
Конец шпинделя ISO 50
Размер хобота под установку дисковых фрез, мм 32
Число оборотов
Частота вращения вертикального шпинделя, об/мин 58-1800
Количество ступеней 12
Частота вращения горизонтального шпинделя, об/мин 38 - 1310
Количество ступеней 12
Фрезерная головка
Поворот фрезерной головки 360°
Расстояние вертикальный шпиндель – стол, мм 150-550
Расстояние горизонтальный шпиндель – стол, мм 0-400
Координатный стол
Размер стола, мм 1600x360
Перемещение по оси X, мм 1300
Перемещение по оси Y, мм 290
Перемещение по оси Z, мм 390
Размер Т-образных пазов, мм 14
Расстояние между пазами, мм 95
Количество пазов 5
Максимальная нагрузка на стол, кг 400
Поворот стола ±450
Продольная/поперечная подача, мм/мин 22-420 (Х), 22-393(Y)
Вертикальная подача, мм/мин 10-168(Z)
Ускоренное продольное/поперечное перемещение, мм/мин 1290 (Х), 1205(Y)
Ускоренное вертикальное перемещение, мм/мин 513(Z)
Габаритные размеры
Габариты, мм 1980х2020х1900
Масса станка, кг 2600
