Понижувальний модуль швидкого заряджання на 4 USB порти QC2.0 і QC3.0, FCP
ціна 296 грн за 1 плату.

→ Якщо бажаєте зекономити та купити дешевше — перейдіть на наш офіційний сайт energo-shop.com,
де ви зможете оформити замовлення за нижчою ціною, ніж на OLX. Це пов’язано з тим, що з липня 2023 року OLX запровадив комісію з продажів, тому на OLX ми змушені підняти ціни.
→ На нашому офіційному сайті ціни залишаються незмінними.

Плата являє собою понижуючий перетворювач із підтримкою різних протоколів швидкого заряджання на виході USB: Qualcomm QC2.0 і QC3.0, Huawei FCP, Samsung AFC.

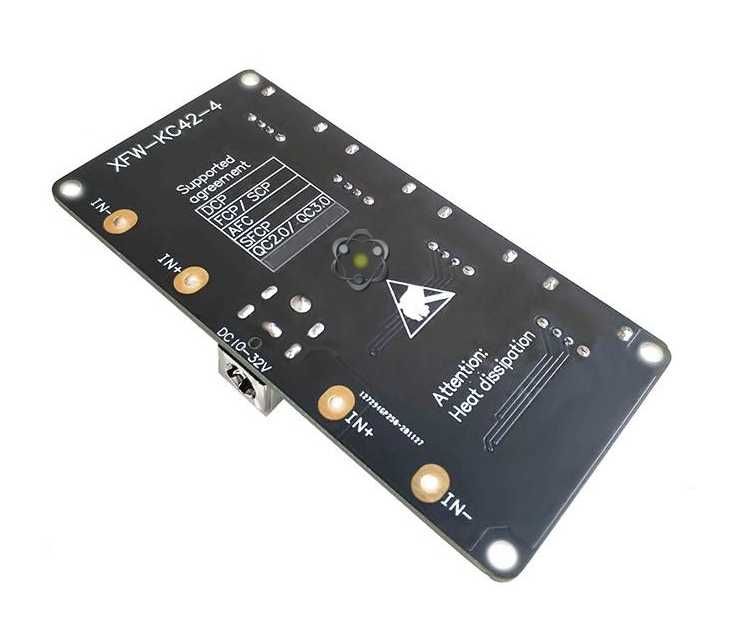

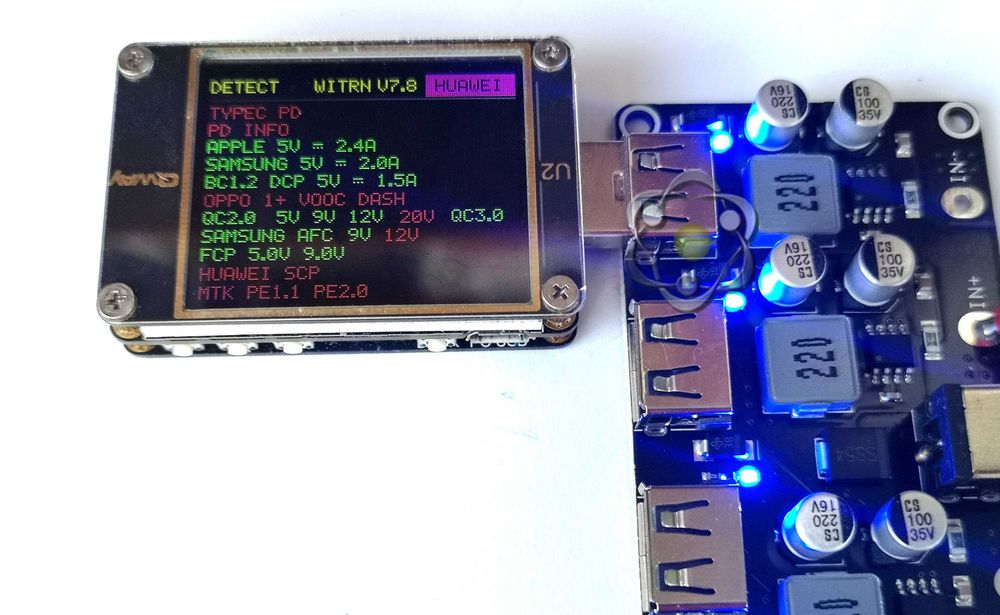

На другому фото показано реальні тести підтримуваних протоколів заряджання, виділені зеленим кольором.
Червоним позначені непідтримувані протоколи.

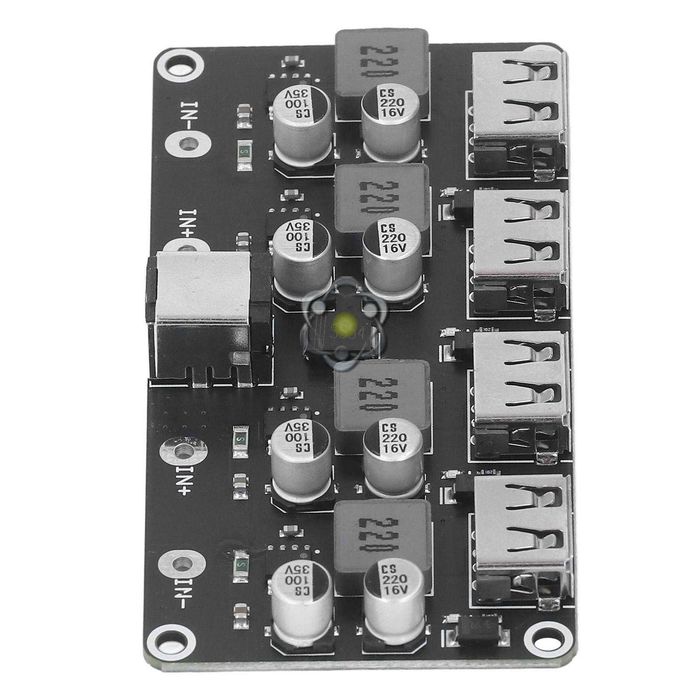

На платі є чотири незалежні USB-роз’єми, кожен із яких підтримує швидке заряджання та забезпечує до 18 Вт потужності, тобто загальна потужність модуля становить 72 Вт.

QC2.0: напруга 5В, 9В, 12В — струм заряджання 2.0А – 1.67А
QC3.0: напруга від 3.6В до 12В із кроком 0.2В — струм заряджання 3.4А – 1.5А

Є також такий самий модуль на два порти за нижчою ціною, а також на один порт — дивіться інші наші оголошення.

Вхідна напруга, при якій модуль працює, може варіюватися в діапазоні від 10 В до 32 В.

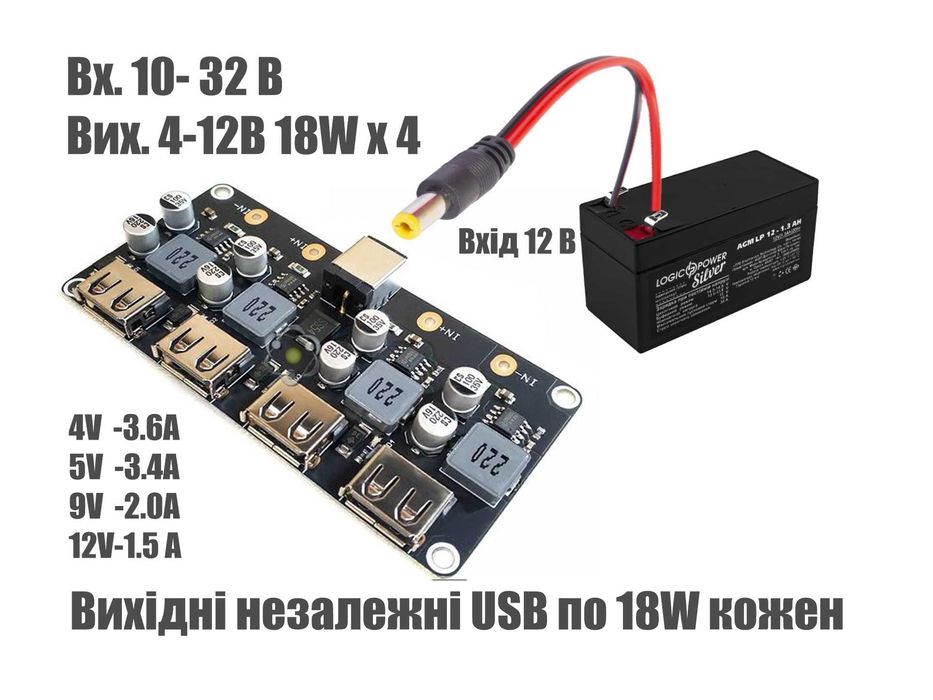

На практиці для підключення найчастіше використовують будь-який акумулятор — як 12 В, так і 24 В.

Якщо вам потрібно, щоб модуль працював від нижчої напруги, така можливість є — достатньо модернізувати його, замінивши мікросхему мікроконтролера на IP6505T (дивіться на нашому сайті energo-shop.com є у продажу). Тоді модуль працюватиме в ширшому діапазоні напруг від 5В до 32В.

І це ще не все — після модернізації він підтримуватиме ширший спектр протоколів швидкого заряджання. Які саме — читайте в описі оголошення для цієї мікросхеми.
Пам’ятайте, що в цьому модулі встановлено чотири мікросхеми, тому міняти потрібно всі чотири (кожна відповідає за один порт).
Якщо, наприклад, замінити лише одну мікросхему, то при напрузі нижче 10 В працюватиме лише один порт, решта три запрацюють при подачі живлення від 10 В і вище.
На цьому щодо модернізації все.

Далі — опис роботи модуля.

Вихідна напруга на USB — від 4 до 12В з автоматичним регулюванням залежно від потреб заряджуваного пристрою.
Тобто контролер пристрою сам автоматично вибере, який протокол заряджання йому підходить, і активує відповідний.
Якщо ваш пристрій не підтримує протоколи швидкого заряджання, напруга заряджання буде стандартною — 5В із максимальним струмом до 2А.

Важливо розуміти, що цей пристрій є понижуючим перетворювачем, тому при використанні технологій швидкого заряджання, де напруга може підніматися до 12В, вхідна напруга повинна бути вищою за це значення. А отже, автомобільний акумулятор на 12В або 24В цілком підходить для використання.

На платі є захист від перевантаження по струму на виході, від вхідної перенапруги, заниженої вхідної напруги, короткого замикання на виході, а також захист від перегріву.
Захисту від переполюсовки немає!

Характеристики:

Діапазон вхідної напруги: від 10 до 32В постійного струму (вхідна напруга повинна бути вищою за вихідну, оскільки це понижуючий модуль);

Діапазон вихідної напруги: від 4 до 12В, автоматично регулюється відповідно до протоколу швидкого заряджання вашого пристрою;

ККД перетворення досягає 97%;

Є функція плавного запуску;

Частота перетворювача: 220 кГц;

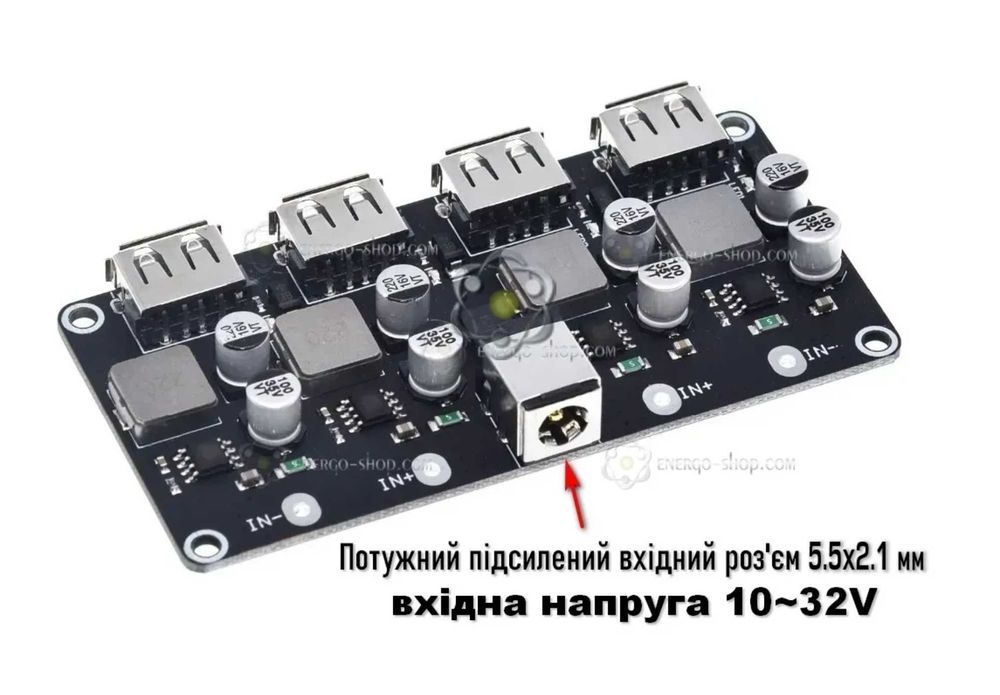

Підключення: можна припаювати проводи до контактів IN+ IN− або використовувати DC-штекер 5.5×2.1×11 мм.

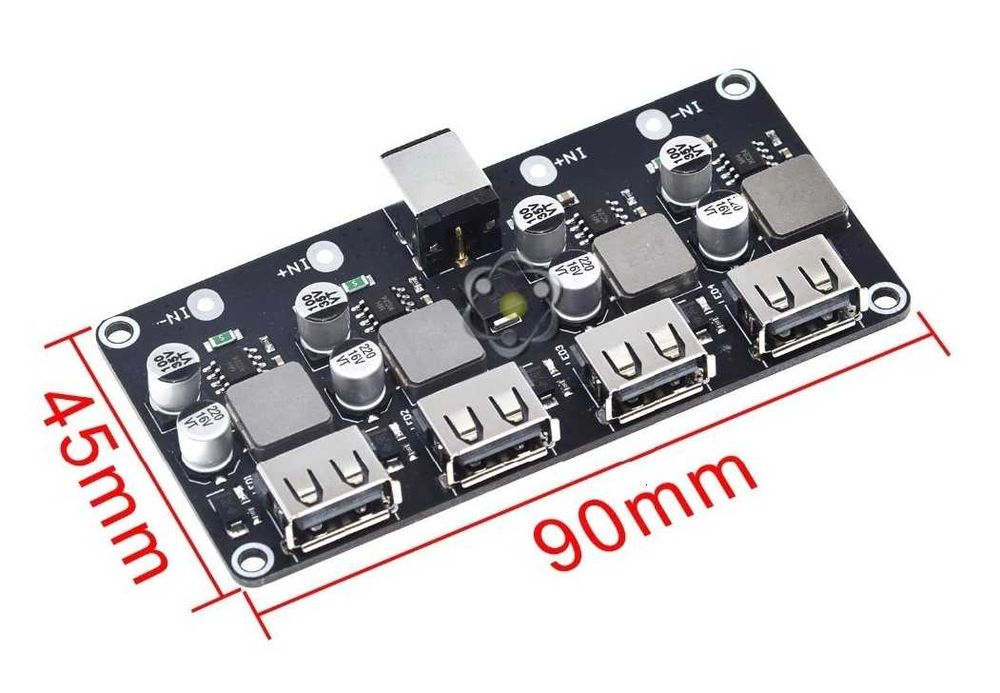

Розмір плати — 45×90 мм, висота — 12 мм.
Розміри кріпильних отворів — 84×39 мм.
Діаметр отворів — 3 мм.
