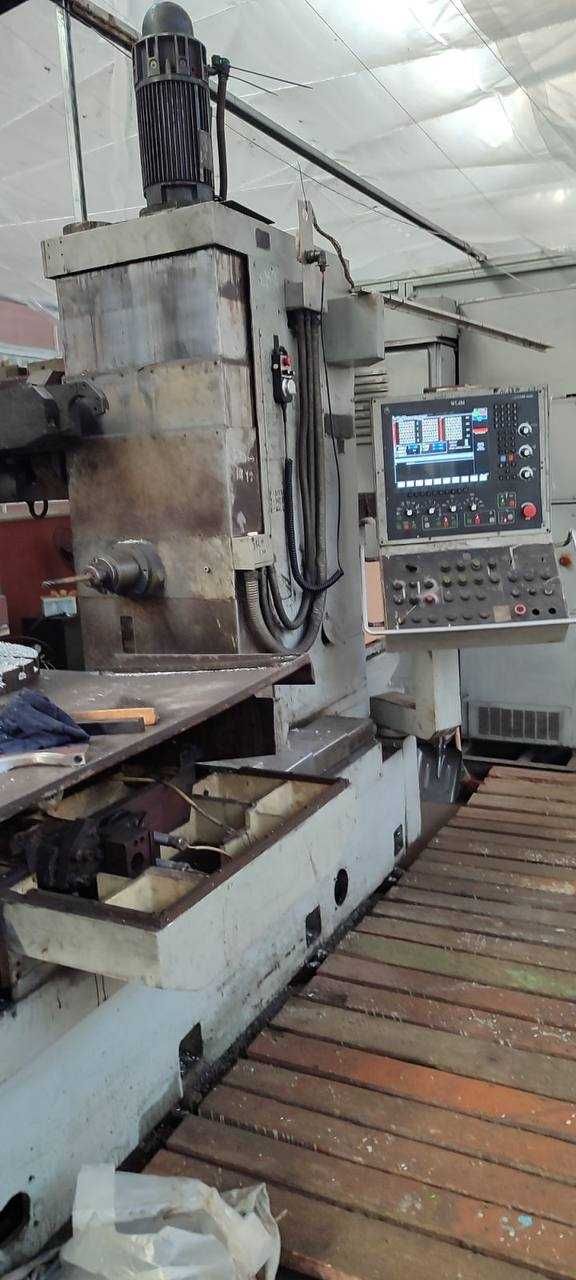

Верстат сверлильно-фрезерно-расточной 2204ВМФ4 з круглым поворотным столом горизонтальный з числовым программным керуванням (ЧПУ) і пристрійм автоматичною смены инструмента (АСИ) предназначен для комплексной обробки плоских деталей средних размеров сложной формы.

Верстат 2204ВМФ4 предназначен для многооперационной обробки разнообразных деталей сложной конфигурации из стали, чугуна, цветных і легких сплавов.

На станке 2204ВМФ4 можно производить получистовое і чистовое фрезерование плоскостей, пазов і криволинейных поверхностей различными типами фрез, а также растачивание, сверление, зенкерование, развертывание отверстий і нарезание різьби метчиками і резцами по заданной программе.

Верстат може быть использован в мелкосерийном і серийном производствах различных отраслей промышленности.

Верстат сверлильно-фрезерно-расточной 2204ВМФ4 з круглым поворотным столом горизонтальный з числовым программным керуванням (ЧПУ) і пристрійм автоматичною смены инструмента (АСИ) предназначен для комплексной обробки плоских деталей средних размеров сложной формы.

Верстат 2204ВМФ4 предназначен для многооперационной обробки разнообразных деталей сложной конфигурации из стали, чугуна, цветных і легких сплавов.

На станке 2204ВМФ4 можно производить получистовое і чистовое фрезерование плоскостей, пазов і криволинейных поверхностей различными типами фрез, а также растачивание, сверление, зенкерование, развертывание отверстий і нарезание різьби метчиками і резцами по заданной программе.

Верстат може быть использован в мелкосерийном і серийном производствах различных отраслей промышленности.

Наименование параметра 2204ВМФ4
Основні параметри
Класс точності по ГОСТ 8-82 В
Модель пристроя ЧПУ Размер 2М1300-84, 2С42, Фанук 6М-Е
Количество управляемых координат 8
Количество одновременно управляемых координат при линейной/ круговой интерполяции 4/3
Наибольший диаметр сверления в стали 45, мм
Наибольшая длина инструмента, устанавливаемого на станке, мм 350
Наименьшее і наибольшее расстояние от оси шпинделя до стола, мм 90..590
Расстояние от торца шпинделя до центра стола, мм 200..700
Рабочий стол
Розміри рабочей поверхности стола, мм Ø 630 630 х 800
Предельные розміри обрабатываемых поверхности (длина х ширина х высота), мм 400 х 400 х 300
Максимальная нагрузка на стол (по центру), кг 300
Число Т-образных пазов Розміри Т-образных пазов 7
Наибольшее продольное перемещение стола (X), мм 500
Наибольшее поперечное перемещение стола (Z), мм 500
Наибольшее вертикальное перемещение шпиндельной головки (Y), мм 500
Предел рабочих подач стола і ползуна, мм/мин 1..4000
Скорость швидкого переміщення по координатам X, Z, мм/мин 10000
Скорость швидкого переміщення по координате Y, м/мин 10000
Допустимое усилие подачі по координате X, Y, Z, кН 9,806
Точность позиционирования по координате X, Y, Z, мм 0,012
Наибольшая частота обертання стола (координата B), об/мин 10
Шпиндель
Частота обертання шпинделя, об/мин 40..2500
Количество швидкостей шпинделя Б/с
Номинальный крутящий момент на шпинделе, Нм 320
Конус шпинделя по ГОСТ 15945-70 50
Магазин инструмента
Емкость инструментального магазина, шт. 30
Время смены инструмента/ от реза до реза, с 5/ 16
Наибольший диаметр инструмента, устанавливаемого в магазине, мм (без пропуска гнезд) 160 (100)
Наибольшая длина инструмента, устанавливаемого в шпинделе верстата, мм 350
Максимальный диаметр сверла, мм 30
Наибольшая масса оправки, устанавливаемой в магазине, кг 12/ 16 1
Електроустаткування і привод
Електродвигун приводу головного руху, кВт 6,3
Електродвигун переключения швидкостей шпинделя, кВт 0,01
Электродвигатели приводу подач (X, Y, Z) і поворота стола, кВт 1,1
Электродвигатели зажиму инструмента, кВт 0,18
Электродвигатели зажиму стола і шпиндельной головки, кВт 0,01
Электронасос охлаждающей жидкости, кВт 0,12
Електродвигун обертання магазина, кВт 0,4
Електродвигун автооператора, кВт 0,37
Електродвигун перегружателя, кВт 0,18
Електродвигун насоса змазки, кВт 0,25
Суммарная мощность установленных на станке електродвигателей, кВт 11,2
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм 3470 х 2900 х 2825
Масса верстата, кг 7250
