Опис
Змішувальний модуль теплої підлоги BTU 501 з клапаном ATM, насос Grundfos UPM3 Auto (90 501 10)


Застосування

Використовується в опалювальних установках.
Встановлюється між джерелом тепла та колектором поверхневого нагріву в колекторній шафі.
Готує теплоносій до відповідної температури і перекачує його в нагрівальні контури колектора.
Опис

Оснащений термостатичним змішувальним клапаном ATM 561. Клапан підтримує задану на температуру подачі в діапазоні 20-43°C.

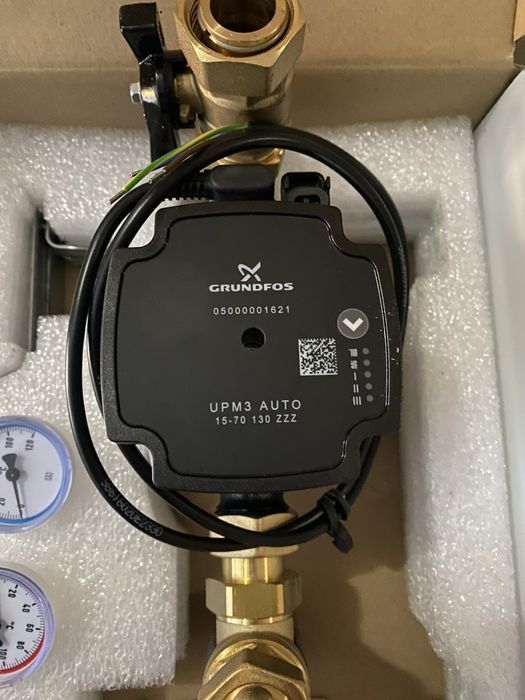

Циркуляційний насос Grundfos UMP3 Auto 15/7/130мм
Термометри на подачі і звороті з колектора контролюють температуру.
Запірна арматура дозволяє відключити циркуляційний насос від балки подачі колектора.

Технічні дані

циркуляційний насос Grunfos UPM3 Auto

максимальний тиск 5 бар

максимальна температура 90°C

з'єднання гайка G1''

kvs клапана ATM 2,5 м³/год

відстань підключень до колектора 220 мм

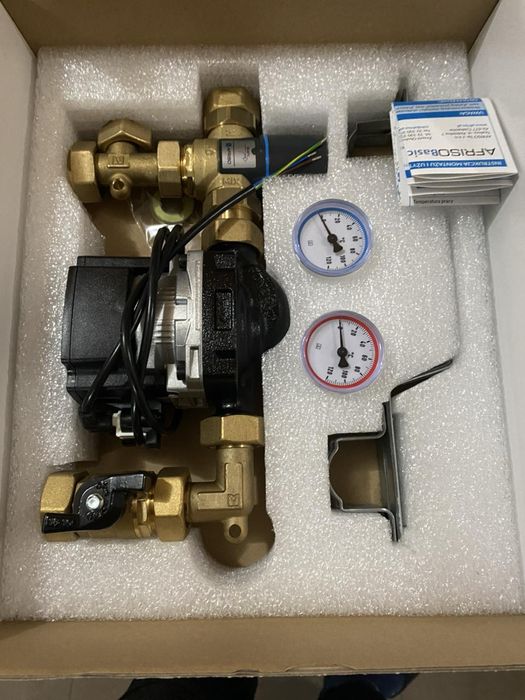

Готове рішення для швидкого монтажу систем водяної теплої підлоги. Змішувальний модуль встановлюється до розподільчого колектора водяної теплої підлоги. Виконує функцію змішування гарячого теплоносія від джерела тепла та холодного теплоносія зі зворотної лінії теплої підлоги. Змішувальний модуль оснащений насосом, термостатичним змішувальним клапаном АТМ 561, термометрами подаючої та зворотної лінії, запірним краном, кронштейнами для зручного монтажу.
Змішувальний модуль забезпечує максимальну зручність і швидкість монтажу, точну та швидку температуру подачі теплоносія на теплу підлогу та довгий строк експлуатації системи за рахунок надійності вузлів.
