Ціна вказана за умови без ОЛХ доставки.

При оплаті з ОЛХ достакою по Укрпочті ЦІНА + 40гр.
При оплаті з ОЛХ достакою по НП ЦІНА + 60гр.

Отправка:
-УкрПошта відправка 1-3 дні.
-Новою поштою

Оплата:
-Люба зручна форма оплати

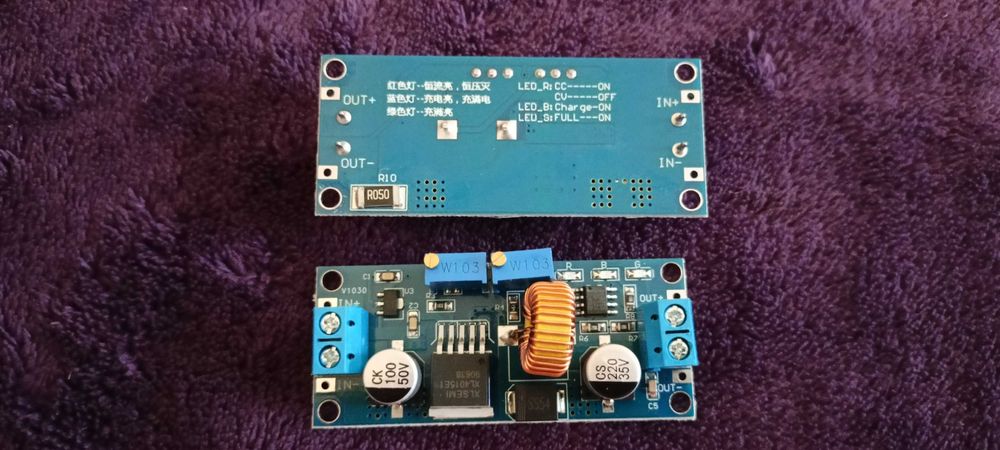

На платі модуля є 4 виводи:
IN+ IN-:: вхідна напруга живлення 8 - 36 В
OUT+ OUT-: вихідна напруга живлення 1,25 - 32 В

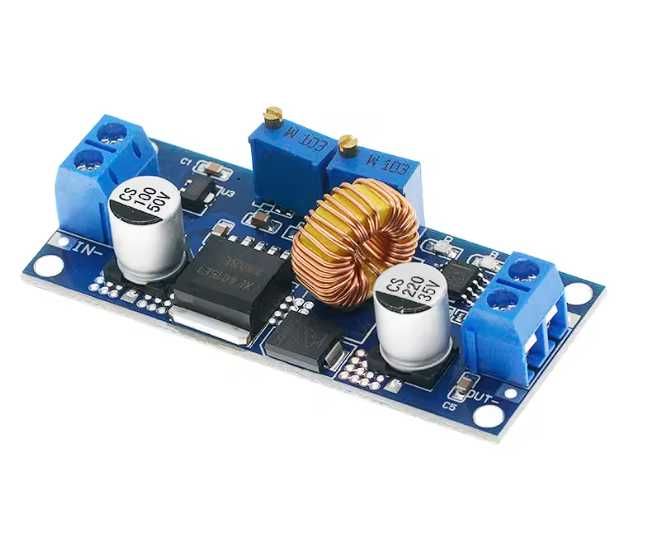

Понижувальний перетворювач XL4015-E1 призначений для регулювання вихідної напруги постійного струму. Модуль можна застосовувати в приладах, які вимагають рівень напруги нижче живильної мережі (заряджання літієвих акумуляторів, живлення високовольтних світлодіодів тощо). Даний модуль є покращеним аналогом модуля LM2596S.

Схема регульованого струмообмеження та компаратора, яка відповідає за індикацію закінчення заряду, спроектовані на основі операційного підсилювача LM358. У порівнянні з його аналогом даний модуль має 2 підстроювальні резистори опором 10 кОм. За допомогою одного потенціометра можна регулювати вихідну напругу, відповідно інший змінний резистор служить для регулювання сили струму.

За наявності навантаження, у якої сила струму вище 4 А необхідно встановити радіатор. Встановлюється радіатор на корпус мікросхеми або плату перетворювача, але при установці необхідно дотримуватися ізоляції струмопровідних частин від тепловідводу. Мікросхема модуля має захист від КЗ (короткого замикання) та перегріву (спрацьовує при температурі вище 125 °C). Також модуль має обмеження по струму (спрацьовує при 8 А).

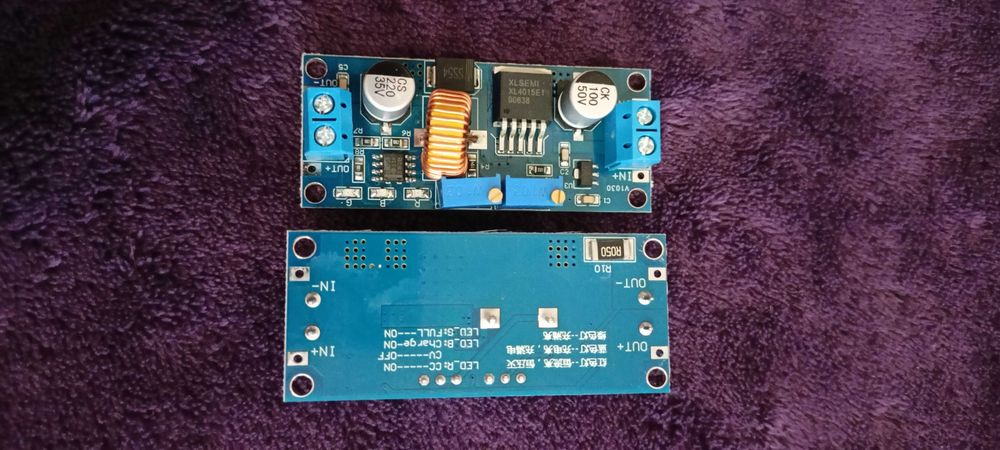

Також на платі є 3 світлодіоди:

Червоний індикатор: показує роботу в режимі обмеження струму
Синій індикатор: сигналізує про заряд акумулятора
Зелений індикатор: сигналізує про закінчення заряду акумулятора

Подається живлення від нерегульованого зовнішнього джерела живлення. Діапазон вхідної напруги живлення модуля становить від 8 до 36 В, а вихідної напруги від 1,25 до 32 В.

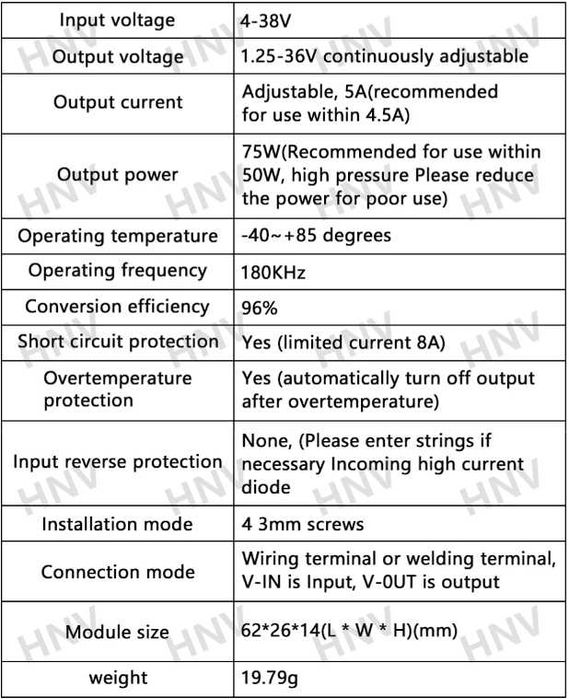

Технічні характеристики модуля:

Мікросхема XL4015
Вхідна напруга, В 8 ... 36
Діапазон регулювання вихідної напруги, В 1,25 ... 32
Максимальний струм навантаження, А 5
Частота перемикання, КГц 180
Пульсація вихідної напруги, мВ 50
ККД, % 95
Робоча температура, °C -40 ... 85
Розміри модуля, мм 43 х 21 х 14
