Верстат в повністю працюючому стані.

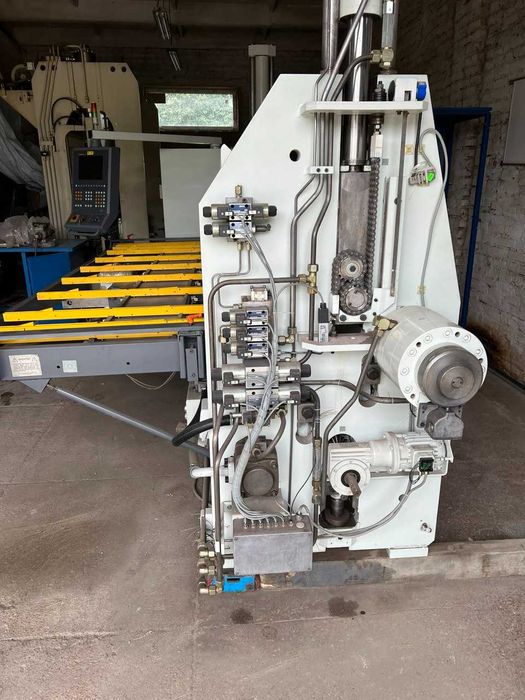

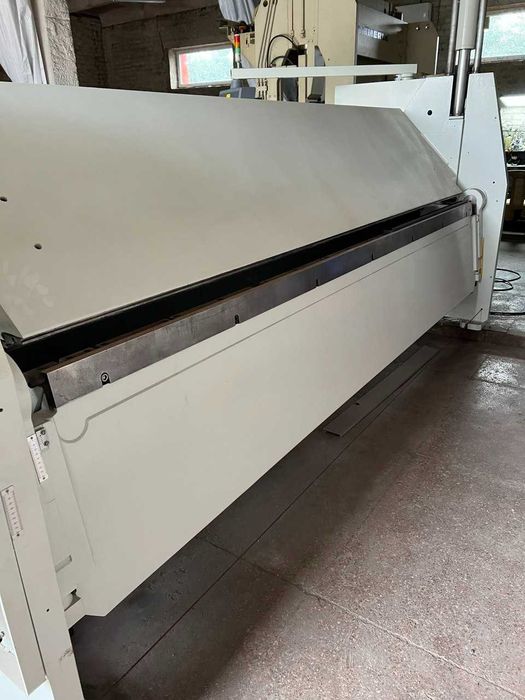

Згинальний верстат Multibend 2000 RAS 74.30 фірми RAS Reinhardt Maschinenbau GmbH — універсальний вигинальний верстат із поворотною балкою, ЧПУ, великим вибором сегментних інструментів і робочою довжиною 3200 мм, призначений для згинання сталевого листа (400 МПа). Ручна або інтелектуальна система бомбування вмонтована безпосередньо в гнучку балку для забезпечення точного та рівномірного вигину на всій довжині. Пружні деформації гнучкої балки залежать від товщини аркуша, його міцності, властивостей, оброблюваної довжини та розташування на опорній балці. Вбудовані в гнучку балку датчики визначають фактичну її деформацію на перших 10 градусах згинання й система дає команду на виконавчі механізми, які змінюють опуклість балки. У такий спосіб компенсується прогин балки. Система керування запам'ятовує всі параметри для кожного нового згину та використовує їх надалі. Лінія згину завжди виходить ідеально рівною з заданим радіусом і не залежить від товщини металу, його довжини, пластичності та міцності, від висоти сегментів і їх розташування в зоні вигину на балці.

Технічні характеристики:

Робоча довжина — 3200 мм
Макс. товщина аркуша — 4 мм
Найменший допустимий радіус вигину — 1,25 мм * товщина аркуша
Найменша допустима висота борту - прибл.6 мм * товщина аркуша
Макс. ширина отвору верхньої балки — 400 мм
Діапазон регулювання вигину та нижньої балки — 80 мм
Кут вигину — 0-180 градусів
Макс. швидкість вигину — 70 градусів/сек.
Макс. швидкість верхньої балки:
AUF 44 мм/сек.
AB 90 мм/сек.

Електричне під'єднання — 7,5 kW

Глибина ходу — 10-1550 мм
Швидкість регулювання — 200 мм/сек.

Пневматика — 6 барів

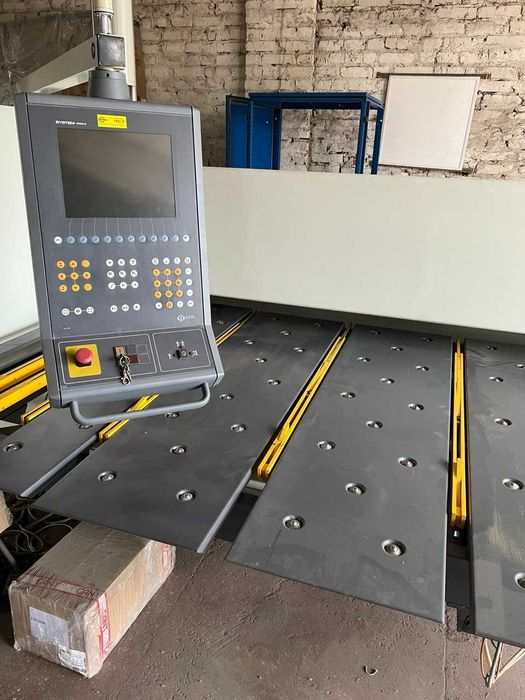

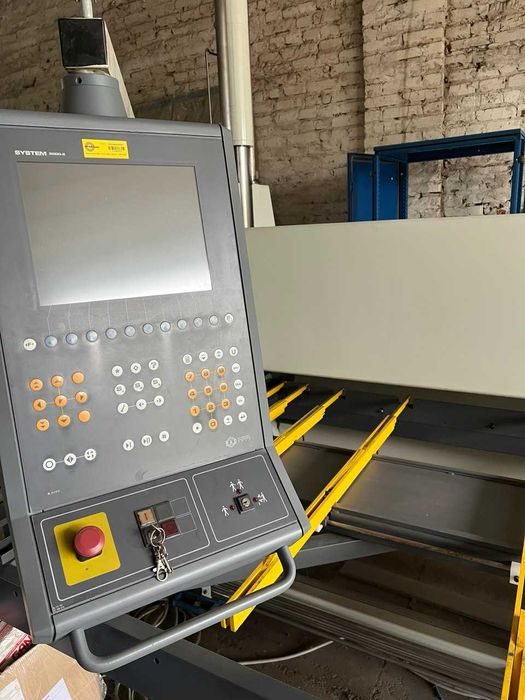

Керування ЧПУ — MULTIBEND 2000

Розміри верстата (Д * Ш * В) — 4,5 * 2,1 * 2,65 м
Вага верстата — 5590 кг
Загальна вага базової комплектації встановлення — 5890 кг
Рік виготовлення - 1997
