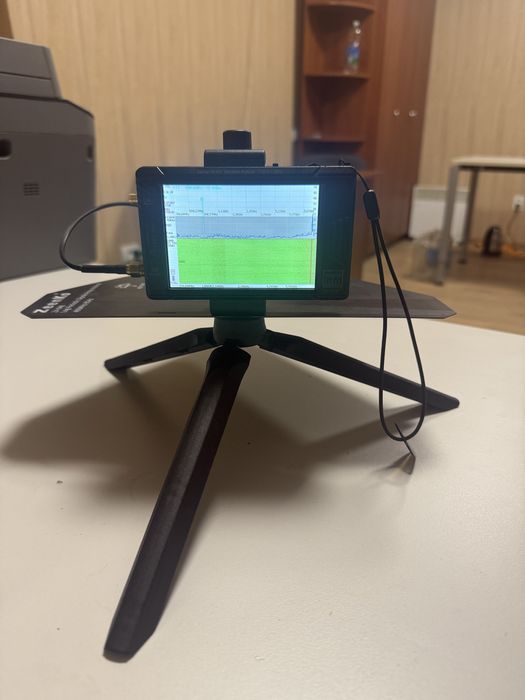

Векторний аналізатор ланцюгів спектра мереж антен портативний ZEENKO TinySA ULTRA+ ZS407, 100 кГц-7,3 ГГц, IPS TFT LCD є сучасним багатофункціональним приладом, розробленим для точного вимірювання та аналізу параметрів радіочастотних (РЧ) компонентів і систем. Цей компактний пристрій дозволяє вимірювати S-параметри (S11, S21), визначати коефіцієнт стоячої хвилі (КСХ), знаходити відстань до пошкодження в кабелі (режим TDR), аналізувати спектр сигналів та багато іншого. Він стане незамінним помічником для радіоаматорів, інженерів-розробників РЧ-пристроїв, техніків з обслуговування систем зв'язку та освітніх установ. Завдяки широкому діапазону частот від 100 кГц до 7.3 ГГц, він охоплює більшість популярних діапазонів зв'язку та мовлення.

Портативність, живлення від вбудованого акумулятора та інтуїтивно зрозумілий інтерфейс роблять ZEENKO TinySA ULTRA+ ZS407 ідеальним інструментом для польових вимірювань, налаштування антенно-фідерних пристроїв безпосередньо на місці їх встановлення, а також для лабораторних досліджень. Його яскравий IPS TFT LCD дисплей забезпечує чітке відображення результатів вимірювань навіть за умов яскравого освітлення. Можливості аналізатора дозволяють швидко діагностувати проблеми в РЧ ланцюгах, оптимізувати роботу антен, перевіряти фільтри, атенюатори та підсилювачі.

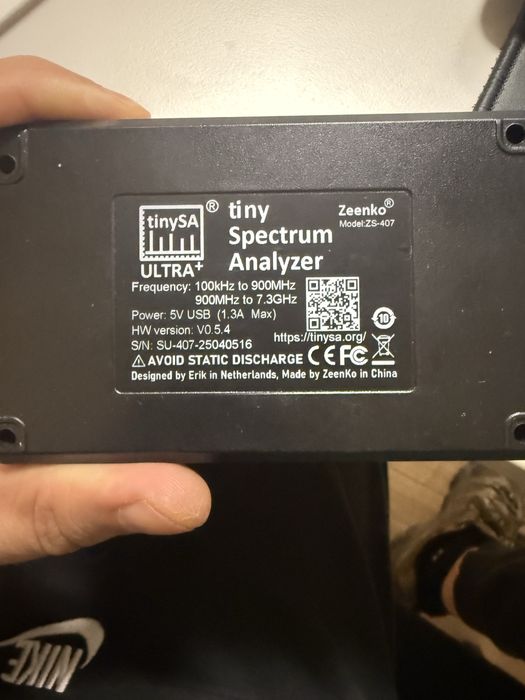

Технічні характеристики моделі ZEENKO TinySA ULTRA+ ZS407
Характеристика Значення
Модель TinySA ULTRA+ ZS407
Розмір дисплея 3,98» IPS TFT LCD (480 x 320)
Максимальна вхідна частота 900 МГц, 7,3 ГГц в режимі Ultra
Фільтри роздільної здатності від 200 Гц до 850 кГц
Максимальна вихідна частота синус до 900 МГц, хвиля до 6,3 ГГц
Рівень вихідного сигналу від -115 дБм до -19 дБм
Ultra режим калібрування до 8 ГГц
Внутрішній коефіцієнт посилення LNA 20 дБ до 7,3 ГГц
Відображувані точки за сканування макс. 450
Час сканування 0-350 МГц 165 мс
Найменший час нульового діапазону 14 мс для 450 точок
DANL на 100 МГц -153 дБм/Гц (LNA викл.) / -169 дБм/Гц (LNA вкл.)
Зниження DANL у режимі Ultra 5 дБ вище 5 ГГц, 24 дБ вище 7,3 ГГц
Фазовий шум за 10 кГц -100 дБн/Гц
Фазовий шум при 100 кГц -103 дБн/Гц
Рівень компресії на вході 1 дБ +0,5 дБм (LNA викл.) / -25 дБм (LNA вкл.)
IIP3 без LNA +18 дБм (різниця не менше 2 МГц) / 0 дБм (500 Гц)
IIP3 з LNA -8 дБм (на відстані не менше 2 МГц)
Стабільність частоти 1ppm (-10°C ~ +55°C)
Слот для карти SD карта Micro SD
Аудіовихід роз'єм для навушників 3,5 мм
Режим оновлення прошивки натиснути кнопку JIG перед увімкненням
Максимальний споживаний струм 400 мА
Максимальний струм заряджання 1300 мА
Акумулятор літій-полімерний 3,7 В 5000 мАг
ВЧ-роз'єми SMA-мама
Інтерфейс зв'язку USB-CDC (Type-C), UART-TTL (роз'єм 2,54 мм)
Розмір 117 x 72 x 23 мм (без виступаючих частин)
Переваги векторного аналізатора ланцюгів спектра мереж антен ZEENKO TinySA ULTRA+ ZS407

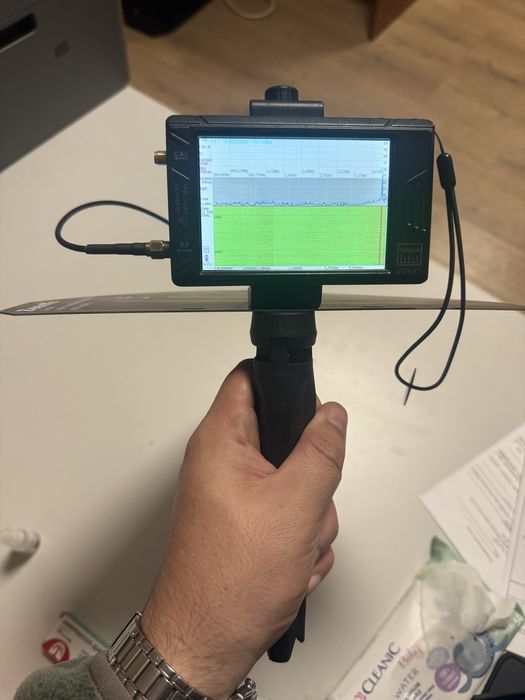

Компактність та портативність: TinySA ULTRA+ легко поміщається в кишені, що дозволяє використовувати його в будь-яких умовах.
Широкий діапазон частот: Аналізатор охоплює більшість використовуваних радіочастотних діапазонів:
– від 100 кГц до 900 МГц (у звичайному режимі)

– від 100 кГц до 7.3 ГГц (у режимі Ultra)

– калібрований за рівнем сигналу до 7.3 ГГц

– здатний спостерігати сигнали до 12 ГГц.

Вбудований LNA: Підсилювач з низьким рівнем шуму забезпечує високу чутливість та точність вимірювань.
Зручний інтерфейс: Інтуїтивно зрозуміле меню та кольоровий дисплей роблять роботу з приладом максимально комфортною.
Живлення від USB-C: Забудьте про заміну батарейок - просто підключіть аналізатор до комп'ютера або зарядного пристрою.
Порівняння TinySA Ultra (ZS405) і TinySA Ultra+ (ZS407)
Обидва пристрої є портативними аналізаторами спектра, однак TinySA Ultra+ має розширені характеристики. Він підтримує ширший діапазон частот: 0,1–900 МГц (у той час як базова модель TinySA Ultra – 0,1–800 МГц) і до 7,3 ГГц в ультрарежимі (проти 5,3 ГГц у TinySA Ultra).

Крім того, TinySA Ultra+ забезпечує вищі межі генерації сигналу: до 6,3 ГГц для прямокутних сигналів і 7,3 ГГц для тестових сигналів. Для порівняння, показники TinySA Ultra складають 4,4 ГГц і 5,3 ГГц відповідно.

Обидві моделі оснащені 4-дюймовим кольоровим дисплеєм з роздільною здатністю 450 точок, мають слот для карт microSD і вбудовану пам’ять для збереження результатів вимірювань і налаштувань.

Завдяки покращеним можливостям TinySA Ultra+ стане ідеальним вибором для більш складних завдань та професійного використання.

Особливості ZEENKO TinySA ULTRA+
Високоякісний дисплей: IPS TFT LCD забезпечує чітке та яскраве зображення навіть при яскравому освітленні.
Посилення USB-C: Забезпечує стабільне живлення та швидку зарядку пристрою.
Оригінальний дизайн: TinySA ULTRA+ має стильний та сучасний зовнішній вигляд.
Корисні функції моделі ZEENKO TinySA ULTRA+ ZS407
Аналіз антен: Вимірювання КСВ, імпедансу, діаграми спрямованості та інших параметрів антен.
Тестування кабелів: Виявлення пошкоджень та перевірка якості кабелів.
Вимірювання параметрів фільтрів: Визначення частоти зрізу, смуги пропускання та загасання фільтрів.
Аналіз підсилювачів: Вимірювання коефіцієнта посилення, шуму та інших параметрів підсилювачів.
Генерація сигналів: Перевірка працездатності радіоелектронних пристроїв за допомогою згенерованих сигналів.
Широкий діапазон частот: цей пристрій забезпечує широкий діапазон частот до 7,3 ГГц у режимі Ultra, що дає змогу використовувати його в різних галузях: від аматорського радіозв'язку до професійного тестування.
Дисплей високої роздільної здатності: оснащений 3,98-дюймовим IPS TFT РК-дисплеєм, що забезпечує чітке і точне візуальне зчитування даних, що спрощує і спрощує моніторинг сигналу.
Внутрішній малошумливий підсилювач (LNA): вбудований малошумливий підсилювач (LNA) підсилює сигнали до 20 дБ, покращуючи слабкі сигнали без необхідності використання зовнішніх підсилювачів.
Універсальні параметри виведення: здатний генерувати синусоїдальні сигнали частотою до 900 МГц і хвилі частотою до 6,3 ГГц, він задовольняє універсальні потреби в генерації сигналів для різних сценаріїв тестування.
Портативний і енергоефективний: компактний дизайн і літій-полімерний акумулятор ємністю 5000 мАг забезпечують тривалу роботу, що ідеально підходить для польових робіт без частого заряджання.
Сумісність аналізатора ZEENKO TinySA ULTRA+ ZS407
ZEENKO TinySA ULTRA+ ZS407 сумісний з різними типами радіоелектронних пристроїв, включаючи антени, кабелі, фільтри, підсилювачі, генератори та інше обладнання, що працює в діапазоні частот від 100 кГц до 7,3 ГГц.

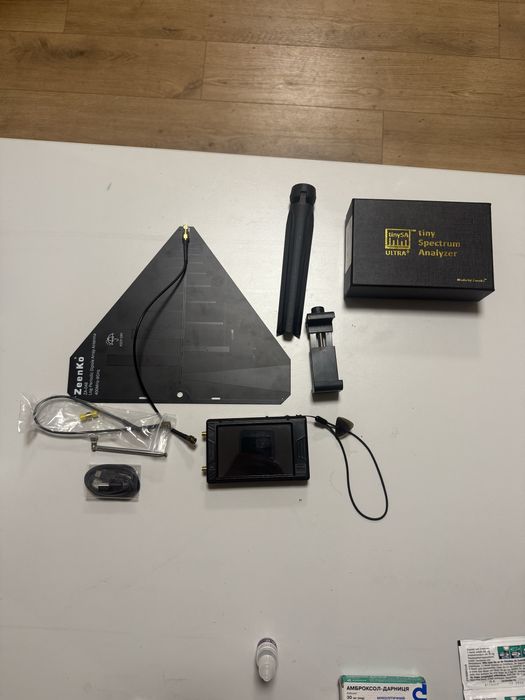

Комплектація
TinySA ULTRA+ ZS407 x1
Кабель Type-C x1
Кабель SMA x2
Антена x1
Роз'єм SMA-SMA x1

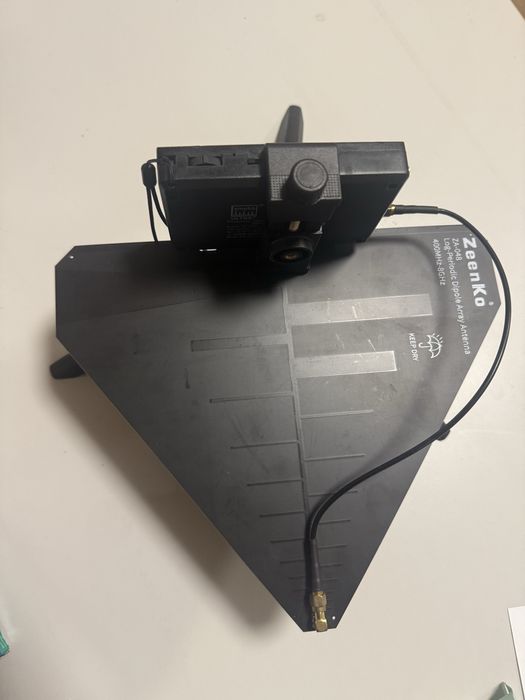

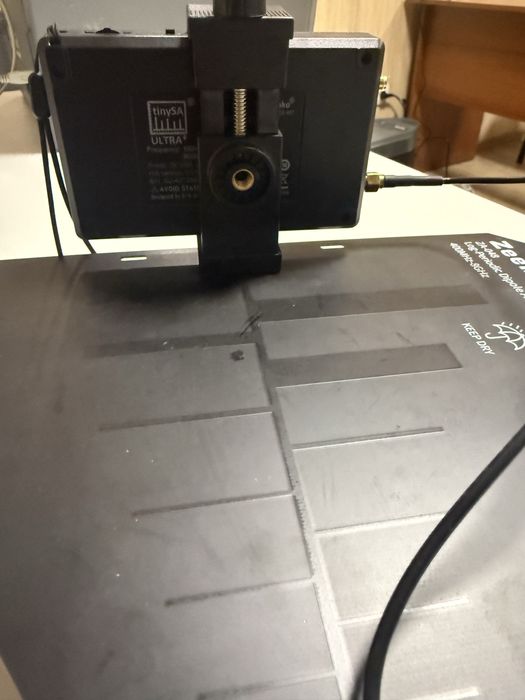

Логоперіодична Антена LS-0448
