Індивідуальна збірка фрезерних верстатів з ЧПК на чавунних рамах
Пропоную підбір, збірку та налаштування ЧПК-верстатів під різні завдання, бюджети та вимоги до точності.
Збірка здійснюється з використанням точного повірочного інструменту: гранітних плит, лінійок і кутників класів точності 0 і 00 (Mitutoyo, Microplan, Microteh).
Також збірка електроніки верстата і пневматики.

Можливості конфігурації:
Робоче поле - від 350×150 мм до 600×600 мм (залежно від типу рами)
Рами - чавунні; вертикальна колона або нерухомий портал (приклади на фото)
Контролери - DDCS і NEWKER (EtherCAT, Step/Dir)
ШВП - за бюджетом і точністю:
катані C7 і C5 - більш доступні
шліфовані C5 і C3 (DTK, TBI) - для високої точності
Напрямні - кулькові або роликові, залежно від завдань і конструкції
Шпинделі - від 800 Вт до 7,5 кВт (можлива автозміна, але сама система автозміни поки що не встановлюється мною)
Приводи - крокові з енкодерами або сервоприводи (підбір, підключення і налаштування)

Додатково доступно:
4-та вісь (поворотна)
Автоматичний датчик висоти/центру
Система автозмащення ШВП і напрямних
Система ЗОР/масляного туману
Захист напрямних (гофра, стрічкова/рулонна)
Столи для ЧПК
Вакуумні столи
Чиллери для шпинделів
Шабрування поверхонь для підвищення точності

Конфігуратор
docs.google.com/spreadsheets/d/1n-x5SIfyjUuWj9dduKtBDBgUNGt_LveDC88aro3QeLQ

Про конфігуратор:
Для оцінки вартості ви можете скористатися конфігуратором у Google Таблицях.
Якщо хтось уже використовує першу сторінку, скористайтеся другою або третьою - щоб ніхто нікому не заважав.
З часом будуть додані нові типи рам і комплектуючих.
Усі ціни - орієнтовні, з можливим відхиленням ±10-15%.
У вартість уже включено: складання, налаштування, а також дрібні витратні матеріали (болти, фітинги тощо).
Збірка електроніки та пневматики в цю ціну не входить - вона прораховується окремо.

У наявності - комплектуючі для верстата на рамі 4050:
Рама - чавун, поле 500×400х190 мм XYZ
Контролер - DDCS Expert V2.1 (4 осі)
Шпиндель - ATC 3. 5 кВт
Частотник (VFD) - BEST 4 кВт
Приводи - Delta B3 750 Вт (вісь Z з гальмом)
Кронштейни привода і ШВП - SYK MBCB15M-E C5
Кронштейн кінця ШВП - SYK BF15
ШВП - шліфовані DTK C3 2005
Муфти - мембранні, сталеві (GND)
Напрямні - HIWIN:
XY - роликові, розмір 25
Z - кулькові, розмір 20
Повний комплект електроніки і пневматики
Цей комплект був придбаний для складання верстата з дуже високою точністю і жорсткістю.
Під цей проєкт вже спроєктовано стіл і систему захисту напрямних. По X це гофра. По Y це стрічковий захист. По Z це сталевий кожух.
Автозмащення всіх напрямних за допомогою дозуючих імпульсних живильників і автоматичного насоса.
Ціна такого проекту 11000$. (Можливо ще зробити закритий корпус) Без столу і захисту напрямних буде дешевше.

Робота за договором!
Усі замовлення оформляються виключно за договором.
Перед початком роботи узгоджуються технічні параметри, комплектації та підсумкова вартість.
Після затвердження всіх деталей укладається договір, в якому фіксуються ціна, терміни, список комплектуючих і умови виконання робіт.

Фото по порядку:

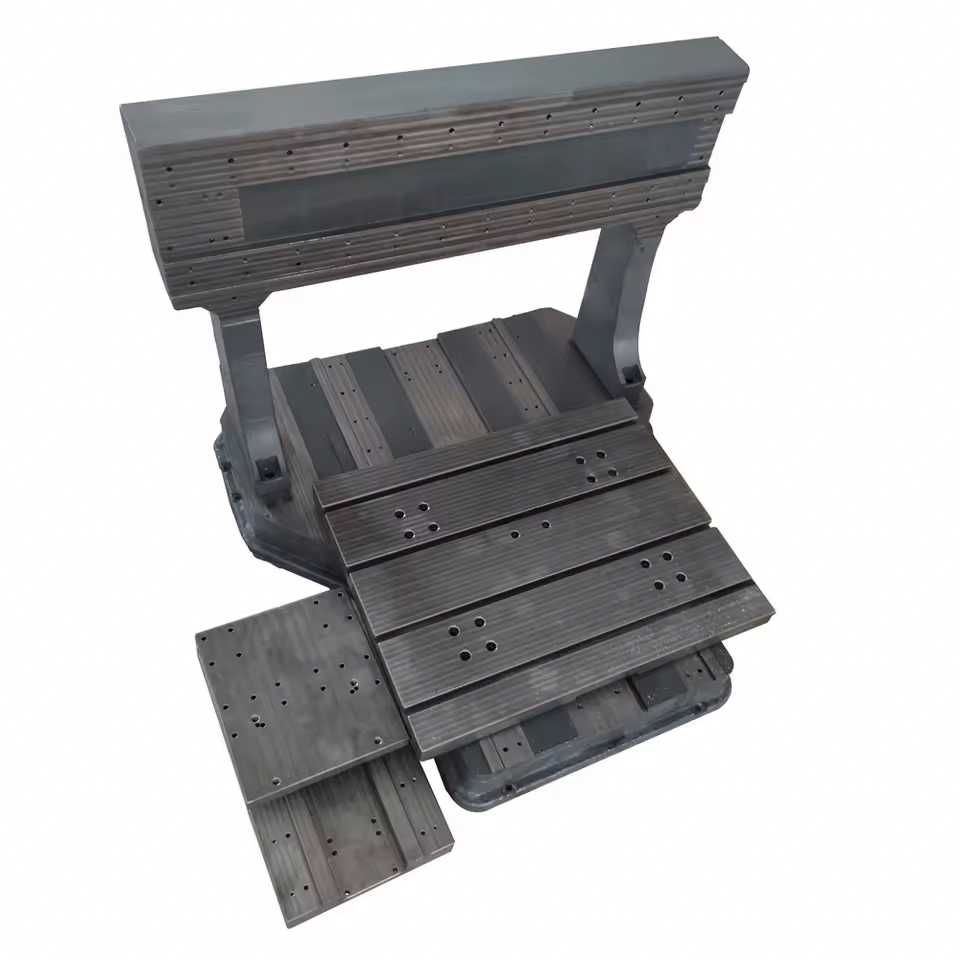

1 - Рама 3040 - Поле 400х300х150мм

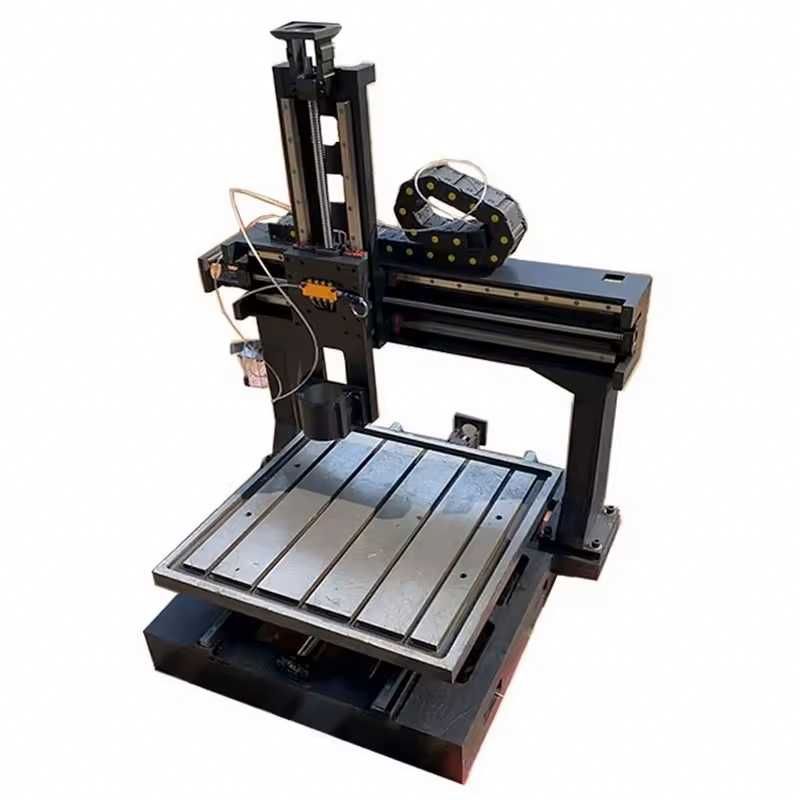

2 - Рама 4050 - Поле 500х400х190мм

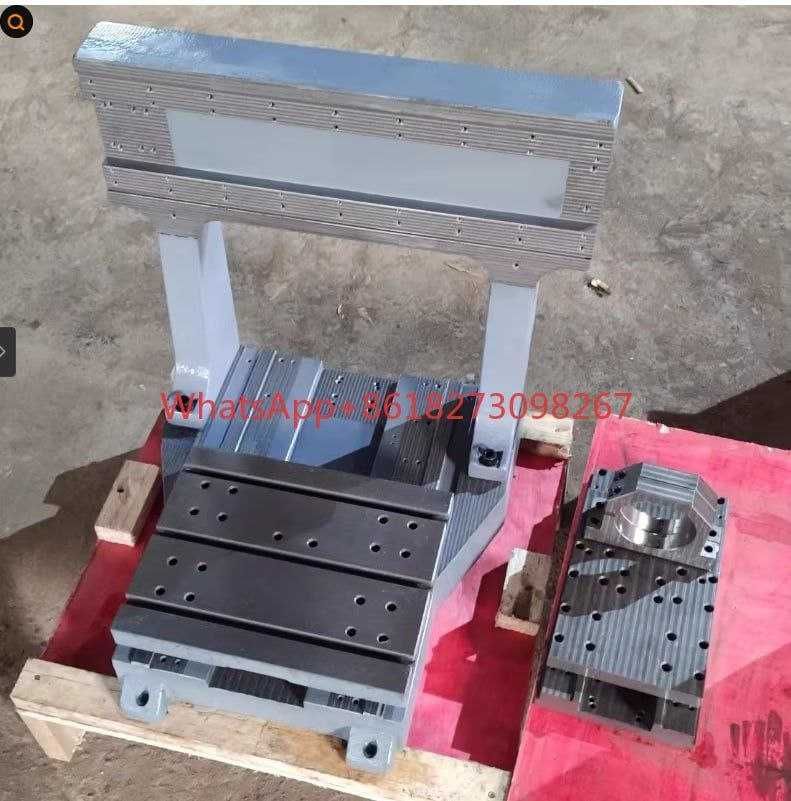

3 - Рама 3040 нова модель - Поле 400х300мм

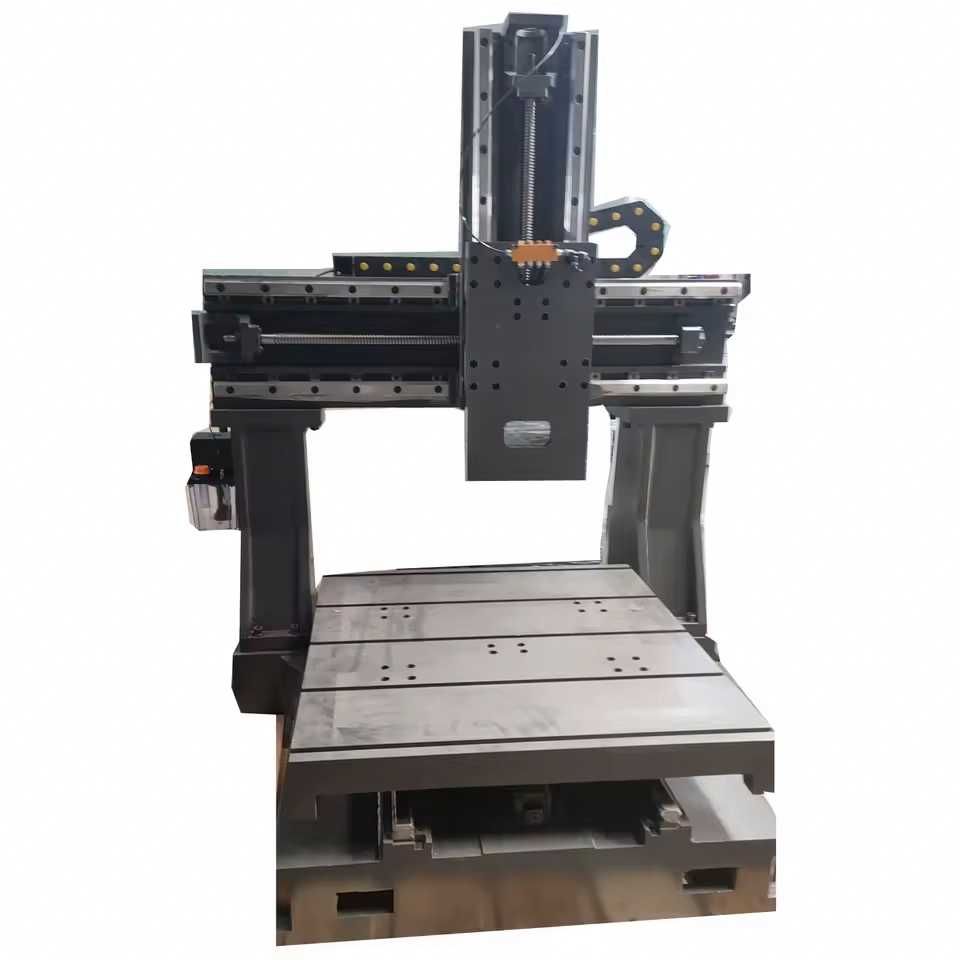

4 - Рама 2030 - Поле 300х200мм

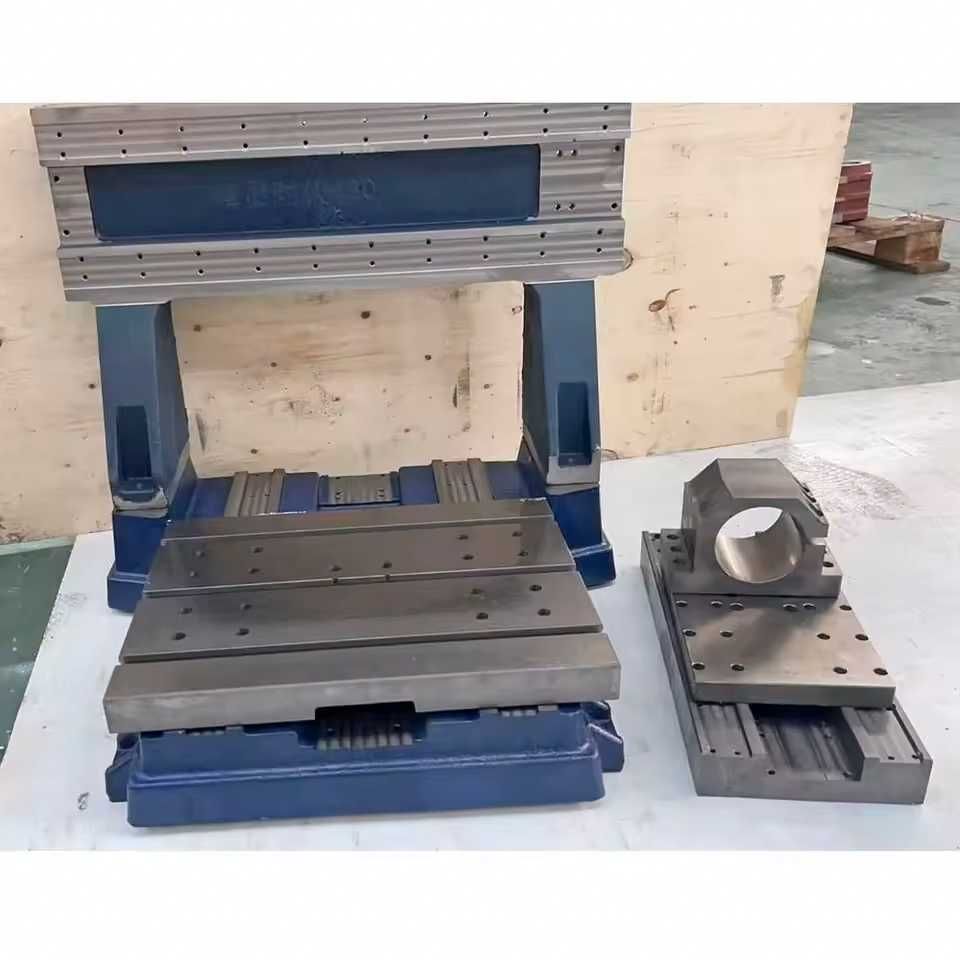

5 - Рама VMC 4020 - Поле 400х200мм

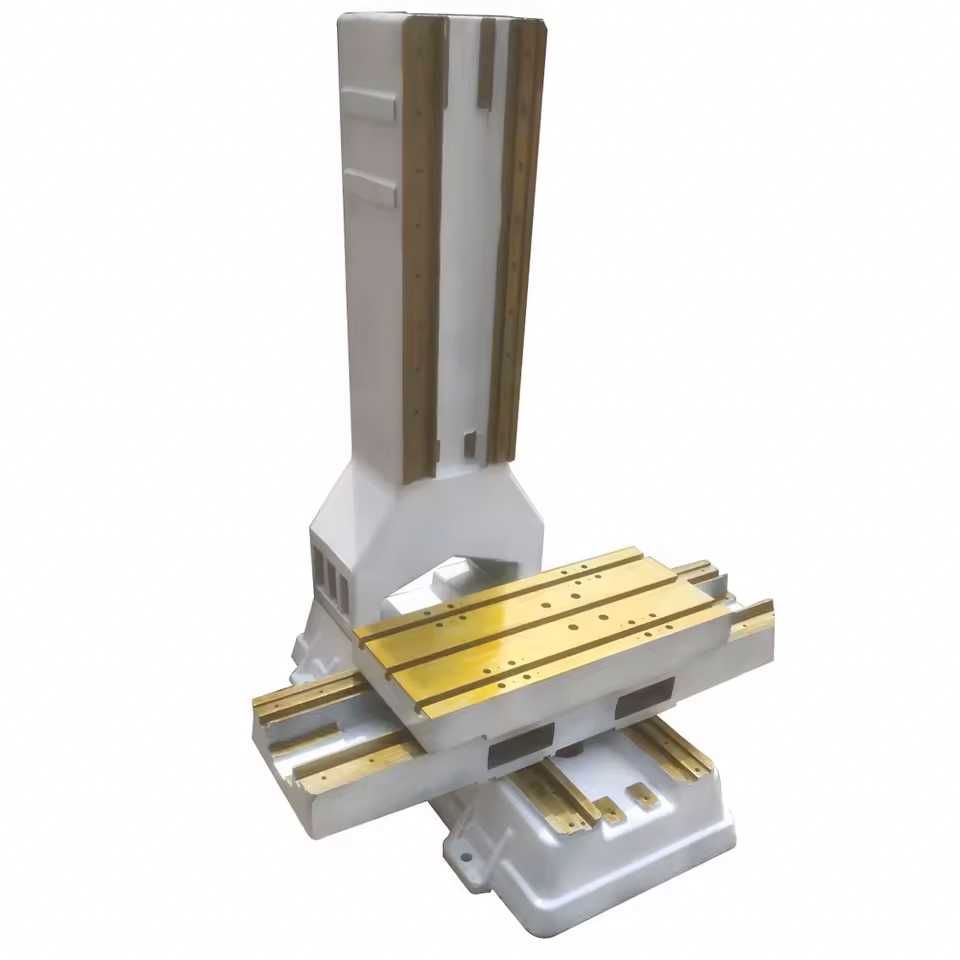

6 - Рама 6060 Heavy - Поле 600х600мм
7 - Рама 6060 Light - Поле 600х600мм
