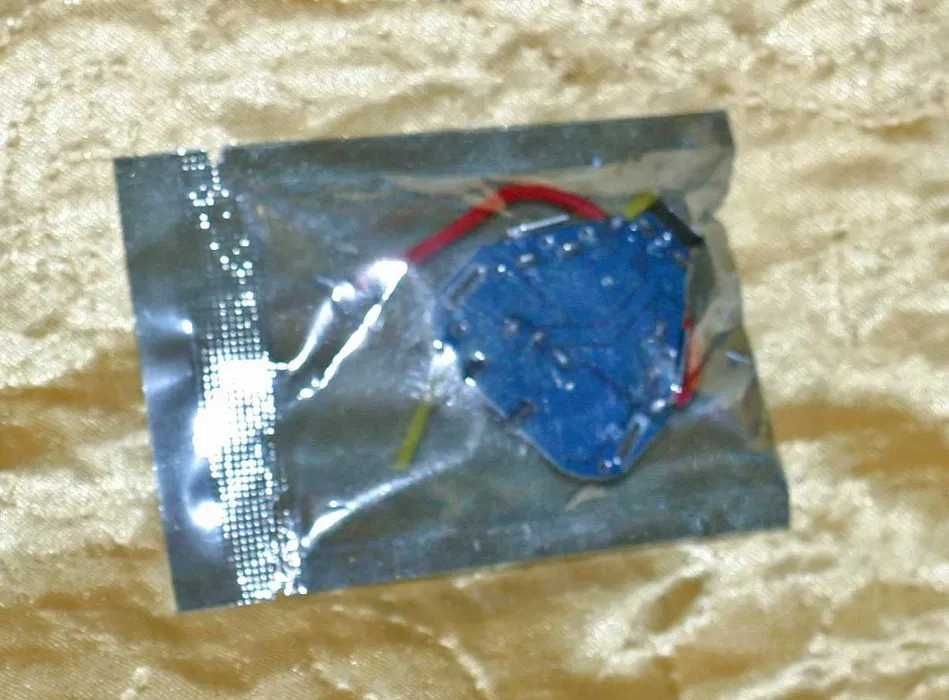

Защитная плата 3S 12,6 V 6A BMS предназначена для использования в литиевых батареях. Контроллер BMS 3s обеспечивает защиту от переразряда и перезаряда, а также защиту от короткого замыкания и перегрузки. Имеет встроенный балансир для равномерного заряда банок. Подходит для большинства 12-вольтовых шуруповертов с тремя аккумуляторами 18650. Подходит для литий-кобальтовых, литий-марганцевых, литий-полимерных и других типов аккумуляторов.
Технические характеристики:
Напряжение заряда аккумулятора: 12,6-13 В
Напряжение заряженной батареи: 12.6 В
Рабочий ток: 6 - 8 А
Защита от перегрузки по току: 40 А
Зарядный ток: 1-2 А
Размеры модуля: 56 x 33,5 x 12 мм

Способ подключения:
Когда напряжение питания превышает допустимое значение, контроллер активирует режим защиты. Для восстановления работы модуля, необходимо подать напряжение на вход платы BMS снова или дождаться, пока контроллер отключит защиту автоматически. Диапазон напряжения питания (зарядки) модуля составляет от 12,6 до 13 В. Напряжение заряда можно подавать через установленный на плате круглый разъем 5,5 х 2,1 мм или через клеммы "P+" и "С-". Нагрузка подключается к клеммам "P+" и "P-" (надписи контактов есть с обеих сторон платы).
Модуль контроллер заряда-разряда аккумуляторов имеет 4 вывода для подключения аккумуляторов:
"B+" положительный полюс аккумулятора;
"B-" отрицательный полюс аккумулятора;
"B1" средняя точка сборки 1 и 2 аккумуляторов;
"B2" средняя точка сборки 2 и 3 аккумуляторов.
