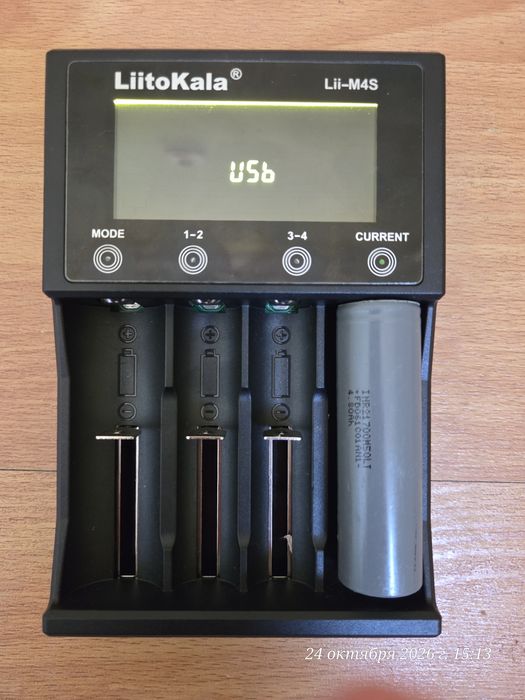

Зарядний пристрій LiitoKala Lii-M4S — оновлений варіант інтелектуального зарядного пристрою LiitoKala Lii-M4 з сенсорним керуванням та інтерфейсом моделі Lii-500S, має якісний інформативний LCD дисплей, з 4-ма незалежними каналами для заряду, розряду та тестування акумуляторів, функцією Power Bank, може одночасно заряджати від 1 до 4 циліндричних акумуляторів різного хімічного складу — NiCd, NiMH, Li-ion та практично всіх типорозмірів акумуляторів АА, ААА, С (R14), A, SC, 14500, 16340, 18350, 18650, 26650 та інші.

Відмінні особливості та переваги LiitoKala Lii-M4S:

сенсорні кнопки для керування зарядним пристроєм;
звукові сигнали супроводжують процес керування та зарядки;
крім режиму тесту є окремо режим розряду;
дуже зручний режим Storage для зберігання акумуляторів, у серії зарядних пристроїв LiitoKala це перший зарядний з цією функцією;
інформативний LCD дисплей з можливістю відключення підсвічування;
широкий діапазон зарядного струму від 300/500/700/1000мА
програма “TEST” для визначення реальної ємності акумуляторів, а також для усунення «ефекту пам’яті» у Ni-Cd та Ni-MH акумуляторів ;
дозволяє розміщувати акумулятор будь-якого форм-фактора аж до 26650, довжиною до 72мм і для акумуляторів 21700 із захистом не підходить;
функція Power Bank дозволяє заряджати гаджети напругою 5V та струмом до 1A, працює тільки від крайнього правого слота №4;
зручний сучасний роз’єм USB Type-C для підключення зарядного пристрою;
живлення від будь-якого блока живлення з USB виходом, напругою 5V та струмом 2A;
активація повністю розряджених акумуляторів;
виявлення несправних акумуляторів.
C універсальним зарядним пристроєм LiitoKala Lii-M4S вам не потрібно купувати кілька зарядних пристроїв — ви зможете заряджати та тестувати різні форм-фактори акумуляторів одним зарядним пристроєм. Всі порти зарядного пристрою LiitoKala Lii-M4S незалежні та контролюються індивідуально, що дозволяє заряджати акумулятори різного типу та хімічного складу одночасно. Наявність зрозумілої світлодіодної індикації спрощує роботу з LiitoKala Lii-M4S. Зарядний пристрій автоматично розпізнає Ni-MH, Ni-Cd, Li-ion акумулятори і може заряджати їх різним струмом, він вибирається автоматично залежно від кількості встановлених акумуляторів, а напруга вибирається окремо залежно від типу акумулятора. Кожен слот самостійно відключається при досягненні максимального рівня заряду. Саме управління дуже інформативне та просте, керується однією кнопкою на передній панелі.

Варіанти струмів заряду.

Для Li-ion:

300 mA – 1-4 акумулятора.
500 mA – 1-4 акумулятора.
700 mA – 1-2 акумулятора.
1000 mA – 1-2 акумулятора.
Для NiMH/NiCd:

300 mA – 1-4 акумулятора.
500 mA – 1-4 акумулятора.
При виборі струму заряду в режимі тестування:

300 або 500mA – струм розряду складе 250mA
700 або 1000mA – струм розряду складе 500mA.
Рухомий підпружинений контакт підлаштовується під довжину акумулятора, дозволяє заряджати практично будь-які типорозміри акумуляторів, починаючи від компактних ААА, 10400 та закінчуючи великими 21700 та 26650.

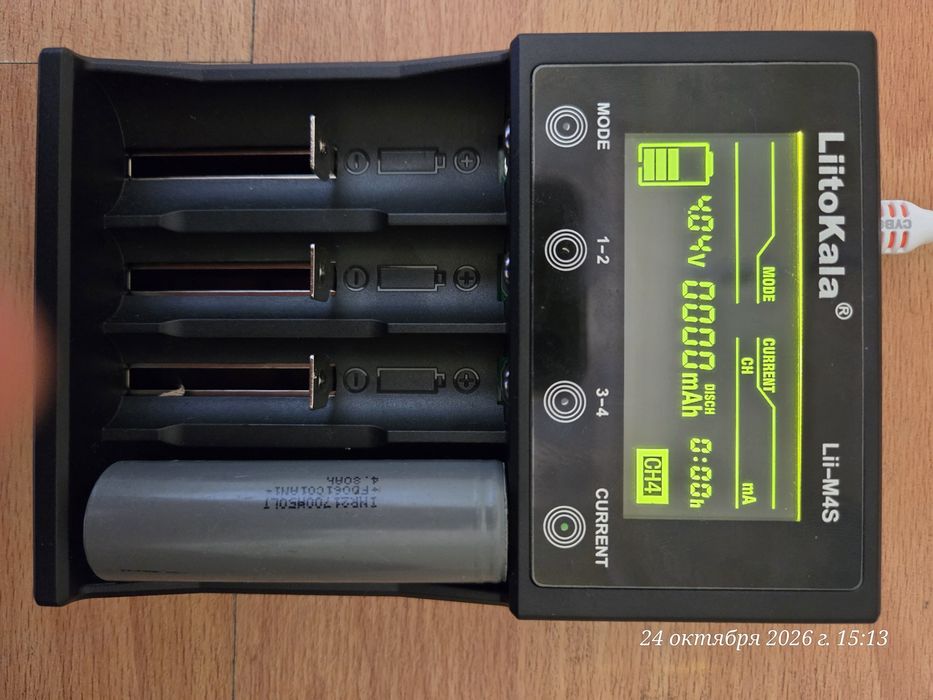

Во время зарядки на LCD дисплее отображается следующая информация:

встановлений режим роботи
струм заряду (mA)
напруга на акумуляторі (V)
накопичена або реальна ємність (mAh)
час заряду (h)
відсоток заряду
Процес зарядки та управління:

Процес заряду та сенсорне керування практично нічим не відрізняється від зарядного пристрою LiitoKala Lii-500S. Помістіть акумулятори, пристрій автоматично визначить тип акумулятора NiCd, Ni-MH або Li-ion і почне його заряд. Через 5 секунд після ручного або автоматичного вибору типу акумулятора починається процес зарядки, зарядне повністю автоматичне, але має деякі мануальні налаштування: це 2 кнопки. Перша CURRENT потрібна для вибору необхідного режиму роботи, встановлення режимів тестування та друга MODE для встановлення оптимального струму, а також 2 кнопки з написом 1-2 та 3-4 для керування кожним каналом, щоб вибрати канал 2 або 4 потрібно два рази натиснути на відповідну каналу кнопку.
Підсвічування дисплея автоматично вмикається на 30 секунд при встановленні акумуляторів або при натисканні однієї з кнопок.
Коли акумулятор буде повністю заряджений, з’явиться напис END.

Режими роботи.

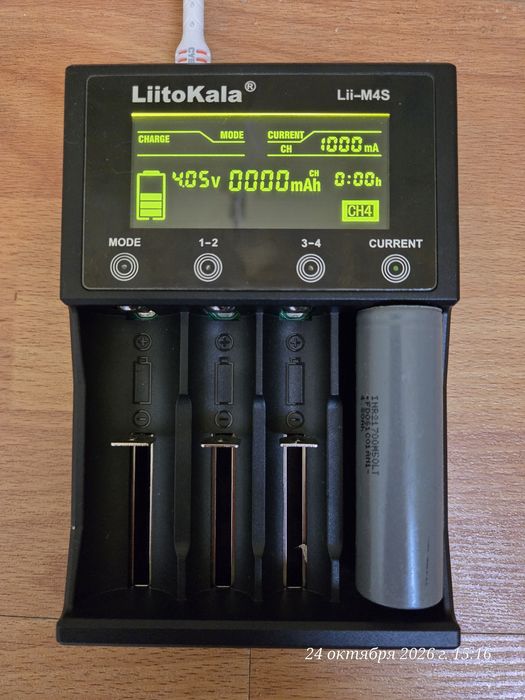

Режим CHARGE (заряд акумулятора).

Встановіть акумулятор, дотримуючись полярності (плюсовим контактом у бік дисплея). Протягом 3 сек. буде визначено внутрішній опір акумулятора, його напругу та буде запропоновано вибір зарядного струму. Короткочасним натисканням кнопки CURRENT виберіть 300-1000mA. Якщо протягом 8 секунд вибір не був зроблений — вмикається заряд струмом 500mA. На LCD дисплеї під час заряду буде відображатися “залита” ємність.
Після закінчення заряду на дисплеї відобразиться значок END.

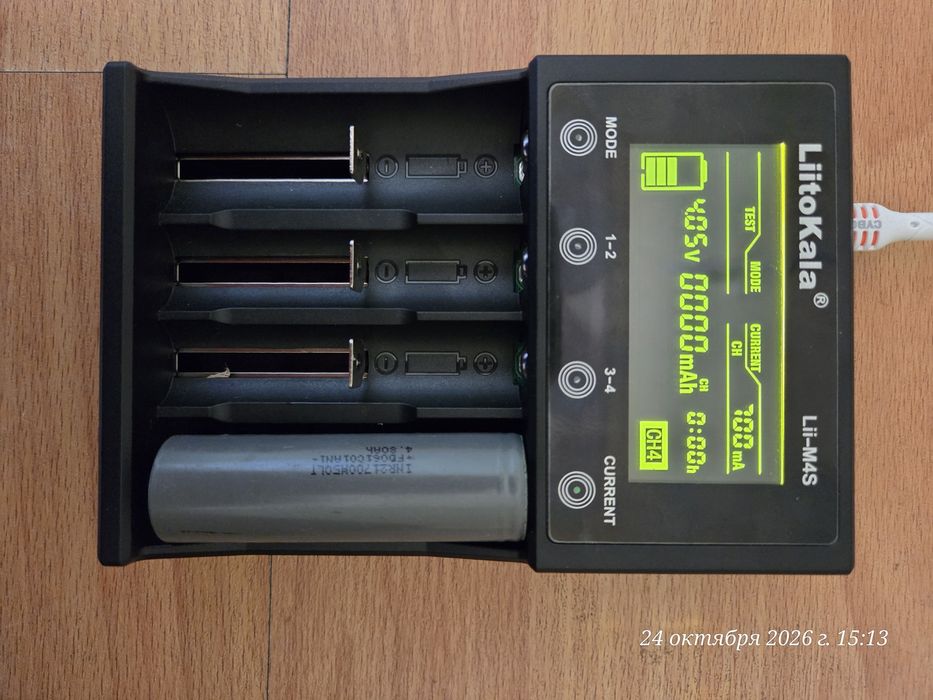

Режим TEST (ЗАРЯД-РОЗРЯД-ЗАРЯД акумулятора).

Встановіть акумулятор та натисніть кнопку MODE для вибору даного режиму. Кнопкою CURRENT встановіть необхідний струм заряду. Цей режим призначений для визначення реальної ємності акумулятора в процесі його розряду. Зарядний пристрій спочатку повністю заряджає акумулятор, далі розряджає і потім заряджає його знову. При цьому на дисплеї відображається ємність, обчислена під час розряду акумулятора.

Після циклу РОЗРЯД на дисплеї з’явиться миготливий значок END. Це означає, що реальна ємність акумулятора вже визначена, але пристрій ще продовжує роботу в режимі ЗАРЯД. Після повного заряду акумулятора значок END буде горіти не блимаючи.

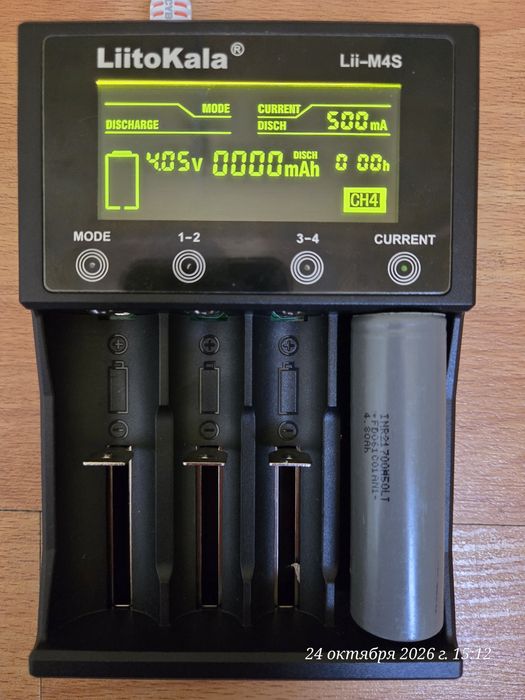

Режим DISCHARGE (Розряд) — функція, що дозволяє робити повний розряд акумуляторів Li-ion до 2.8V, для Ni-Mh до 0.9V перед зарядом для зниження ефекту пам’яті.

Режим зберігання STORAGE акумуляторів.

Головна особливість даного зарядного саме в наявності цієї функції, в режимі зарядне підготовлює акумулятори для тривалого зберігання, залежно від рівня напруги воно заряджає акумулятора з напругою нижче 3,7V або розряджає акумулятори в яких напруга вище значення 3,7V. Є можливість вибрати струм заряду/розряду 300 або 500мА.
Під час заряду буде відображатися напис CH над написом mAh, що позначає ємність.
Во время розряду буде відображатися напис DISCH над написом mAh, що позначає ємність.
Після завершення режиму зберігання буде відображатися напис END та напруга акумулятора.

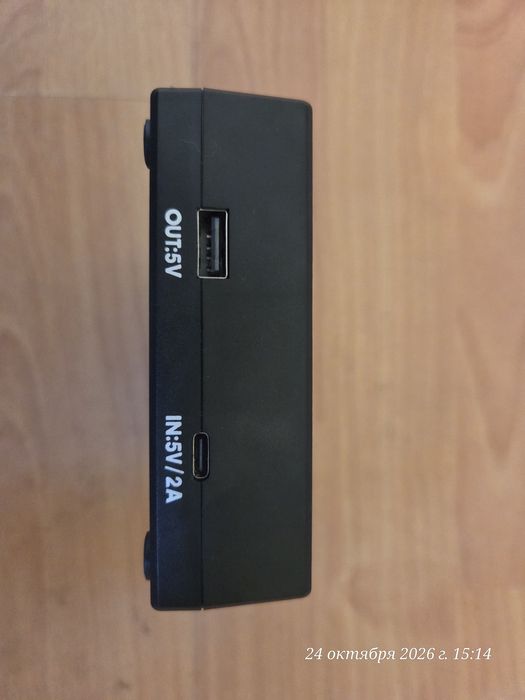

Як користуватися функцією PowerBank? — все дуже просто, для того, щоб використовувати зарядне як джерело живлення для ваших гаджетів, достатньо вставити в зарядний пристрій заряджений Li-ion акумулятор в 4 крайній правий слот та підключити мобільний пристрій або будь-який інший пристрій в USB-роз’єм “OUT 5V” за допомогою USB-кабелю, який йде в комплекті. Під час роботи в режимі PowerBank підсвічування дисплея залишається активною.

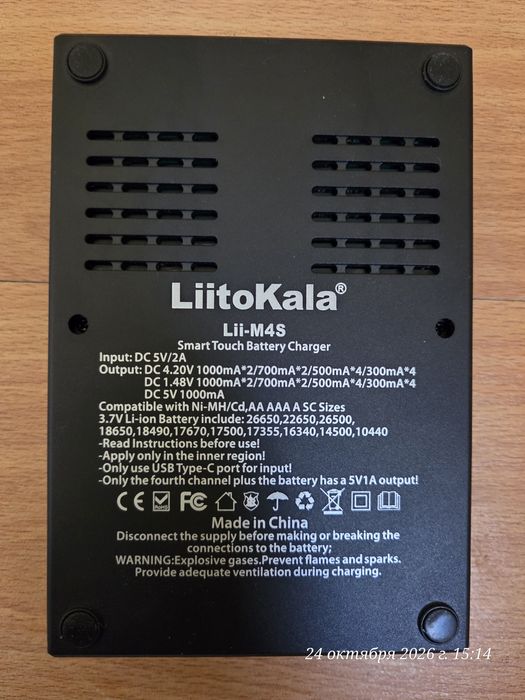

Технічні характеристики LiitoKala Lii-M4S:

4 незалежних канали зарядки для Li-Ion, Ni-MH та NiCd батарей.
4 окремих індикатора на кожен канал зарядки відображають стан заряду кожного слота незалежно один від одного.
Автоматичний вибір струму зарядки струм заряду: 500 / 1000 mA.
Вбудована схеми захисту від перезаряду, короткого замикання.
Функція визначення ємності та усунення ефекту пам’яті.
Функція Power Bank 5V/1A
Вихідна напруга: 4.2 / 1.48 В (вибирається автоматично в залежності від типу встановленого акумулятора).
Визначення повного заряду Ni-Cd/Ni-MH акумуляторів по напрузі (1,48V).
Визначення повного заряду Li-ion акумуляторів по напрузі (4.2V).
Активація повністю розряджених акумуляторів.
Живлення на вході: DC 5V 2A.
Робоча температура: 0 – 40°C.
Розміри: 145*98*33 мм.
Вага: 210г.
Комплект поставки:

зарядний пристрій;
кабель usb type-c;
інструкція російською та англійською мовою;
упаковка.

Технічні характеристики
Виробник LiitoKala
Модель Lii-M4S
Тип акумуляторів, що заряджаються Li-Ion, Ni-Mh, Ni-Cd
Формат акумуляторів, що заряджаються АА, ААА, C (R14), CS, 18650, 14500, 16340 (RCR123a), 18490, 18350, 17670, 17500, 10440, 26650, 22650, 26500
Струм заряду, mA 300, 500, 700, 1000
Кількість каналів 4
Незалежні канали Так
Визначення ємності Так
Функція розряду Є
Функція Power Bank Є
Вибір струму заряду Так
Живлення Від USB джерела живлення 5V 2A
Дисплей Є
Країна виробник Китай
