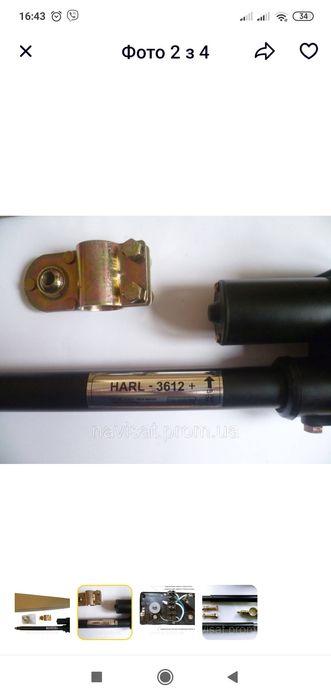

Актуатор JAEGER 12" (HARL-3612+) (original)

Опис лінійного активатора Харл 3612+ Jaeger:

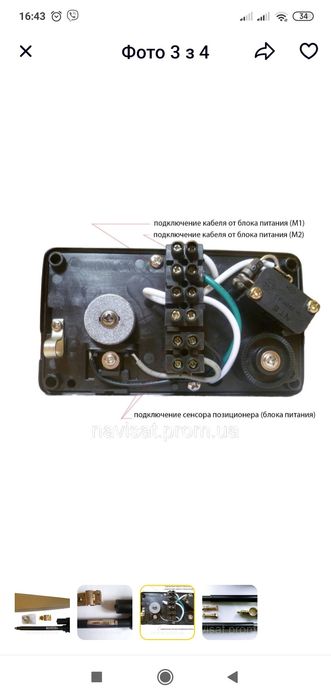

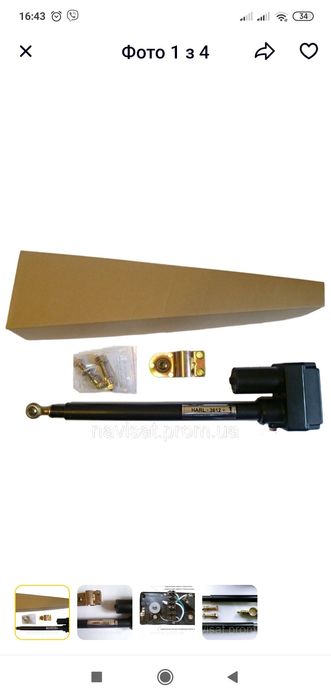

Довжина штока Актуатора JAEGER 12" (HARL-3612+) становить 12 дюймів (≈30 см), діаметр штока стандартний. Рекомендується для використання з супутниковими антенами діаметром 1.5 — 2.0 м. залежно від необхідного кута повороту антени. Актуатор живиться напругою 36 В постійного струму, має 4 контактний майданчик — два контакти живлення і два контакти сенсор для позиціонера. Через зміну полярності живлення можна змінювати напрямок руху штока. До комплекту входить металевий хомут для кріплення.

Технічні характеристики лінійний Актуатор JAEGER 12" (Харл-3618+) 12 дюймів
Регульований хід
Кінцеві вимикачі
Волога/пилозахисне вироблення
Підвищені антикорозійні якості
Висока продуктивність і термін експлуатації
Висока точність
Довжина ходу: 12" (дюйм), приблизно 30,5 см
Напруга: 36 В постійного струму
Струм навантаження ≤ 0.80A
Тип сенсора: Reed (геркон)
Привод гвинта: Acme (гвинтовий, черв'ячний)
Статичне навантаження 408,2 кг (4000Н)
Рекомендоване навантаження 102 кг (1000N)
Динамічне навантаження 255,1 кг (2500N)
Швидкість (без навантаження) 7.8 мм/с.
Роздільна здатність 1,26 імп/мм
Робочий цикл 25% (цей показник означає безперервність роботи упродовж двох із половиною хвилин із найчастіших десяти хвилин часу)
Робоча температура: від -15 до 40 °C
Діаметр штока 25 мм.
Діаметр зовнішньої труби 33 мм.
